1MRK 505 302-UDE -
Anwendungs-Handbuch
Zone A
Zone B
QB1
QB2
LS-Schließsignal
b a
QA1
BI1
2400/1
Bus-Coupler
-Feld
sonstiges
Equipment
IEC06000154 V1 DE

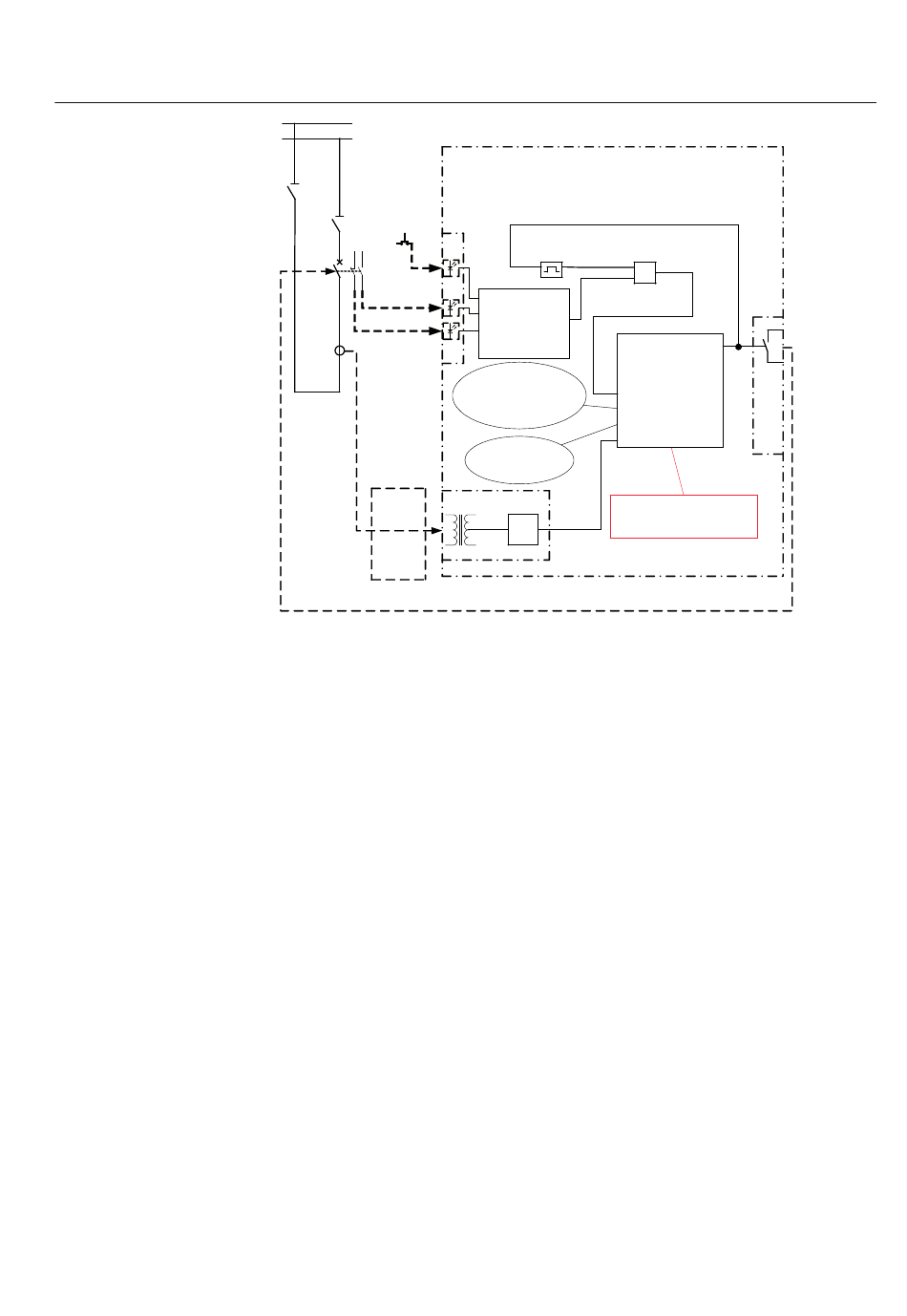

Abb. 65:
Sammelschienenkupplungsfeld mit einem Stromwandler und zwei
Hilfskontakten (Schliesser und Öffner) vom Leistungsschalter
REB 670
t=1s
t
SSxx
DISABLE
CLOSED
NO
OPEN
NC
ALARM
FORCED
BIM
Auslösebefehl externe bzw.
interne Bus-Coupler-
BFP-Sicherung
OC-Auslösung
Bus-Coupler
-Sicherung
TRM
CT-Eingängen
A/D
BBP & BFP-Auslösebefehl an Bus-Coupler-Unterbrecher
Abschnitt 6
Differentialschutz
≥1
Bxxx
BLKTR
TRIP
CTRLZA
CONNZA
CTRLZB
CONNZB
ZEROCUR
TRZONE
TRBAY
I3PB1
BOM
Der Parameter "zoneSel"
muss auf "FixedToZA&-ZB"
tZeroCurrent=150 ms stehen.
en06000154.vsd
