Abschnitt 6
Differentialschutz
6.1.3.10
112
Endfehlerschutz
Wenn Freiluftleistungsschalter oder gasisolierte Schaltanlagen involviert sind,
besteht zwischen dem Stromwandler und dem Leistungsschalter eine physische
Trennung. Der Endfehlerschutz bezieht sich auf primäre Fehler zwischen dem
Hauptstromwandler und dem Leistungsschalter und in einem Abgangsfeld. Deshalb
bezieht er sich direkt auf die Position des Hauptstromwandlers im Abgangsfeld.
Weltweit werden in Netzen typischerweise drei Stromwandlerpositionen in
Abgangsfeldern verwendet. Siehe Abbildung 48.
Samelschienen-
BI1
schutz
QA1
Einspeisungs-
BI1
schutz
A
IEC06000138 V1 DE

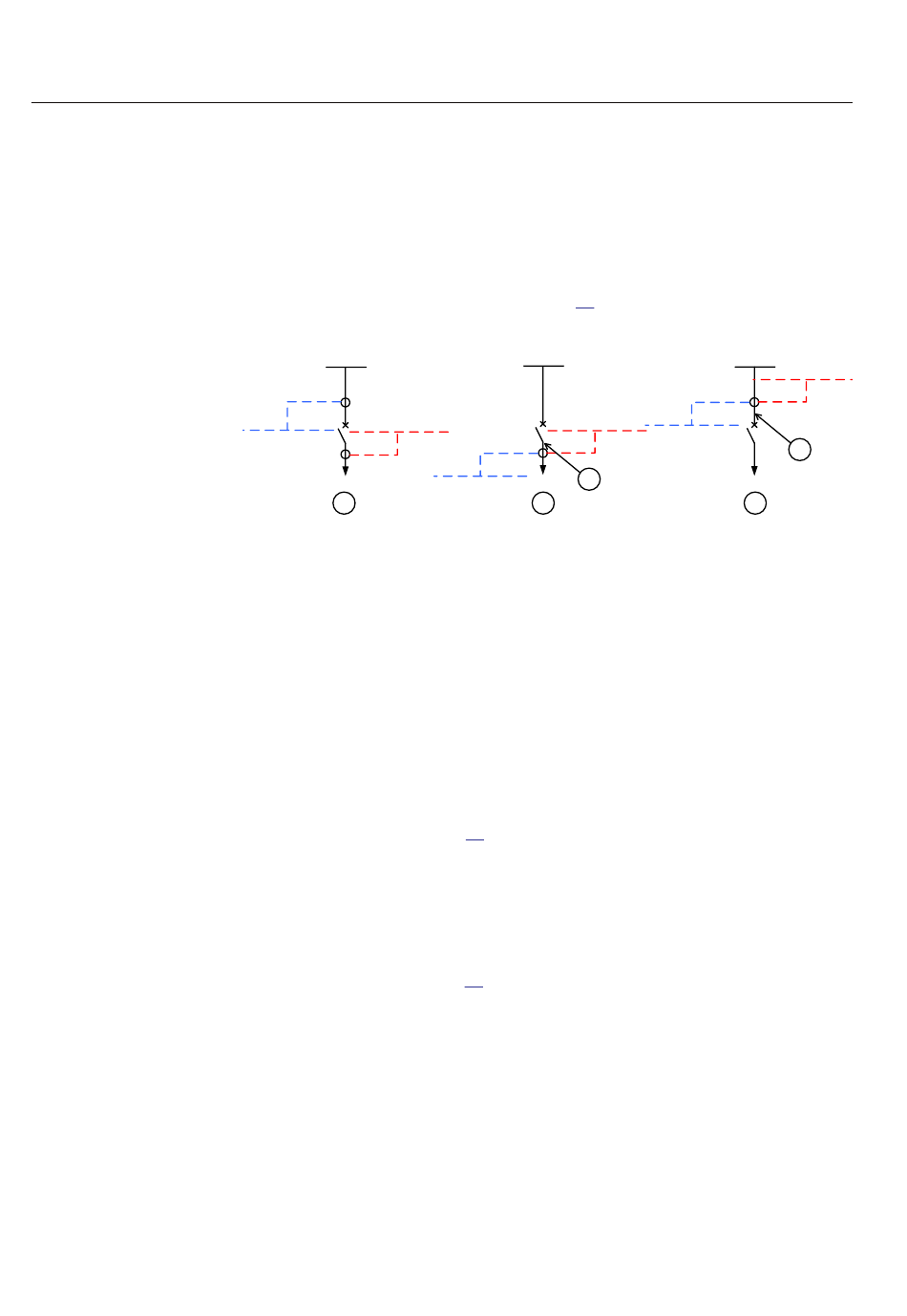

Abb. 48:
Typische Stromwandlerpositionen in einem Abgangsfeld
wobei
A
= zwei Stromwandler sind verfügbar; je einer auf beiden Seiten des Leitungsschalters
B
= ein Stromwandler ist auf der Leitungsseite des Leitungsschalters verfügbar
C
= ein Stromwandler ist auf der Sammelschienenseite des Leitungsschalters verfügbar
1
= Endfehlerbereich
In Abschnitt A der Abbildung
vorhanden. Somit ist der Endfehlerschutz kein Problem. Die Sammelschienen- und
Einspeisungsschutzzonen überlappen sich am Abgangsfeldschalter und alle Fehler
zwischen diesen beiden Stromwandlern werden sofort erkannt und durch
Schutzverfahren ausgelöst. Als Folge eines solchen Fehlers werden Sammelschiene
und Einspeisung vom Netz getrennt.
In Abschnitt B der Abbildung
Abgangsfeldschalters vorhanden, und der primäre Fehler zwischen Stromwandler
und Leistungsschalter führt zu bestimmten Problemen. Solche Fehler werden
typischerweise vom Sammelschienenschutz erkannt und ausgelöst. Um jedoch solche
Fehler vollständig zu beseitigen, muss auch der Leistungsschalter am entfernten Ende
der Einspeisung auslösen. Beim Einspeisungsschutz handelt es sich bei einem solchen
Fehler um einen Fehler in Rückwärtsrichtung (für Einspeisungsschutz verwendeter
Distanzschutz) oder um einen externen Fehler (für Einspeisungsschutz verwendeter
Leitungs-/Transformatordifferentialschutz).
Samelschienen-
schutz
QA1
BI1
1
Einspeisungs-
B
schutz
48
sind in einem Abgangsfeld zwei Stromwandler
48
ist ein Stromwandler auf der Leitungsseite des
1MRK 505 302-UDE -
Samelschienen-
schutz
BI1
QA1
Einspeisungs-
1
schutz
C
=IEC06000138=1=en=Original.vsdx
Anwendungs-Handbuch
