Einfachsammelschienen-Anordnungen mit Sammelschienen-
Längskuppelschalter
Diese Anordnung ist der Einfach-Sammelschienenanordnung sehr ähnlich. Mit dem
Sammelschienen-Leistungsschalter kann der Bediener die Station in zwei separate
Sammelschienen unter voller Last unterteilen. Die Anforderung für das
Sammelschienenschutzschema ist, dass das Schema über zwei unabhängige
Differentialzonen verfügen muss, eine für jeden Sammelschienenabschnitt. Bei
einem internen Fehler an einem der beiden Abschnitte müssen der Sammelschienen-
Leistungsschalter und alle mit diesem Abschnitt in Zusammenhang stehenden
Leitungsschalter ausgelöst werden, wobei der andere Sammelschienenabschnitt
weiterhin normal funktioniert.
ZA
BI1
QA1
QA1
QA1
BI1
BI1
BI1

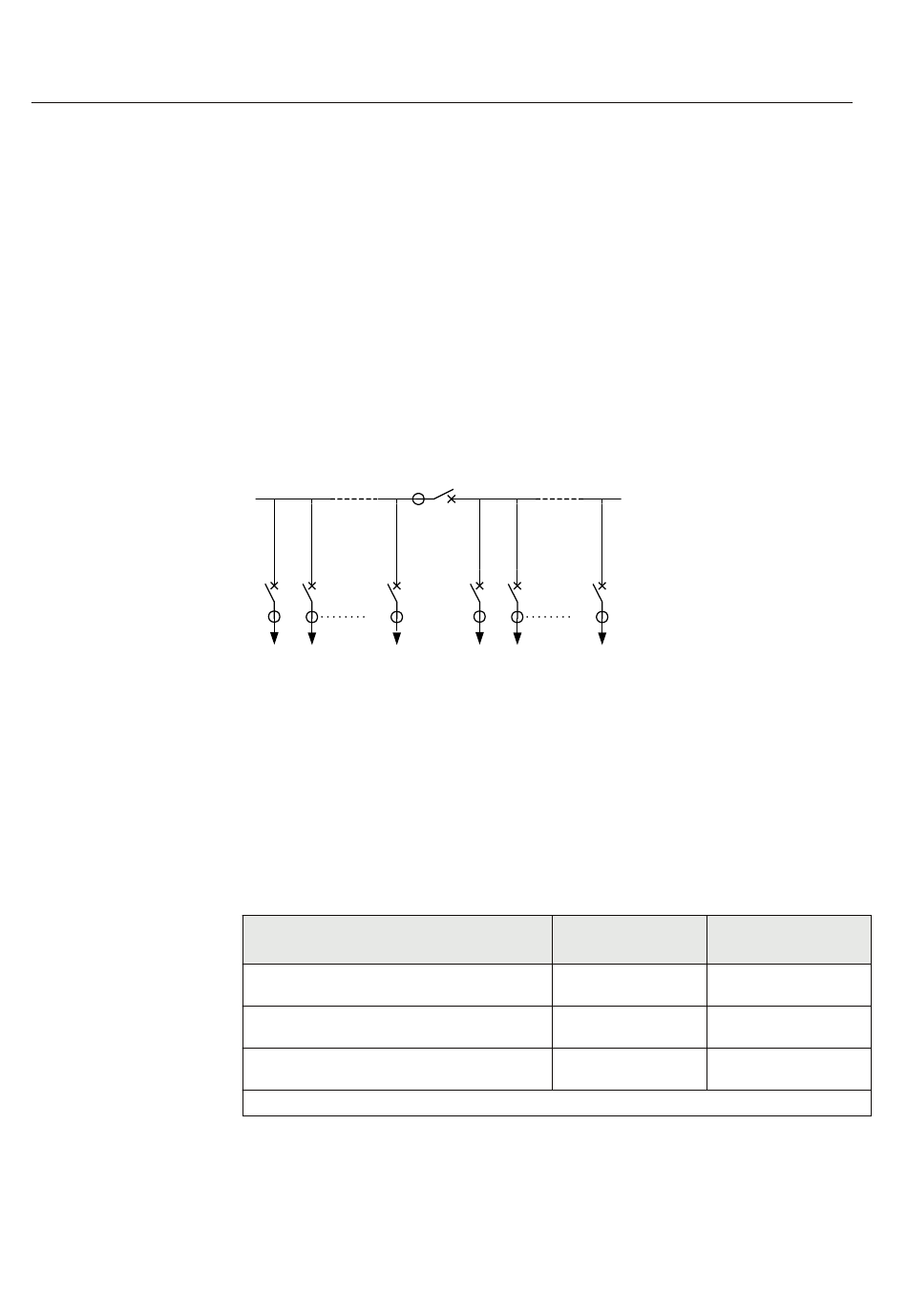

IEC06000088 V1 DE
Abb. 55:
Beispiel für zwei Einfachsammelschienenabschnitte mit
Sammelschienen-Längskuppelschalter und acht Leitungsfeldern pro
Sammelschienenabschnitt
Diese Art von Sammelschienenanordnung kann recht einfach geschützt werden. In
der nachfolgenden Tabelle sind typische Konfigurationen für diese
Stationsanordnung beschrieben.
Tabelle 10:
Typische Lösungen für Einfachsammelschienen-Anordnungen mit Längskuppel‐
schalter
REB670 Version
dreiphasig; 2 Zonen, 4 Felder Sammelschienen‐
schutz (A20)
dreiphasig; 2 Zonen, 8 Felder Sammelschienen‐
schutz (A31)
einphasig; 2 Zonen, 12 Felder Sammelschienen‐
schutz (B20)
Tabelle wird auf der nächsten Seite fortgesetzt
ZB
QA1
QA1
QA1
QA1
BI1
BI1
BI1
Gesamtzahl der Abzwei‐
ge in beiden Sammel‐
schienenabschnitten
3*
)
/6
7*
)
/14
11*
)
/22
