Abschnitt 6
Differentialschutz
6.1.4.3
124
Die einzige Anforderung für den Sammelschienenschutz ist, dass das Schutzschema
über eine Differentialzone verfügen muss. Bei einem internen Fehler müssen alle
Leistungsschalter ausgelöst werden, was zu einer Unterbrechung der Versorgung
allen Verbraucher, die an die Station angeschlossen sind, führt.
ZA
QA1
QA1
QA1
QA1
BI1
BI1
BI1
BI1
IEC06000087 V1 DE

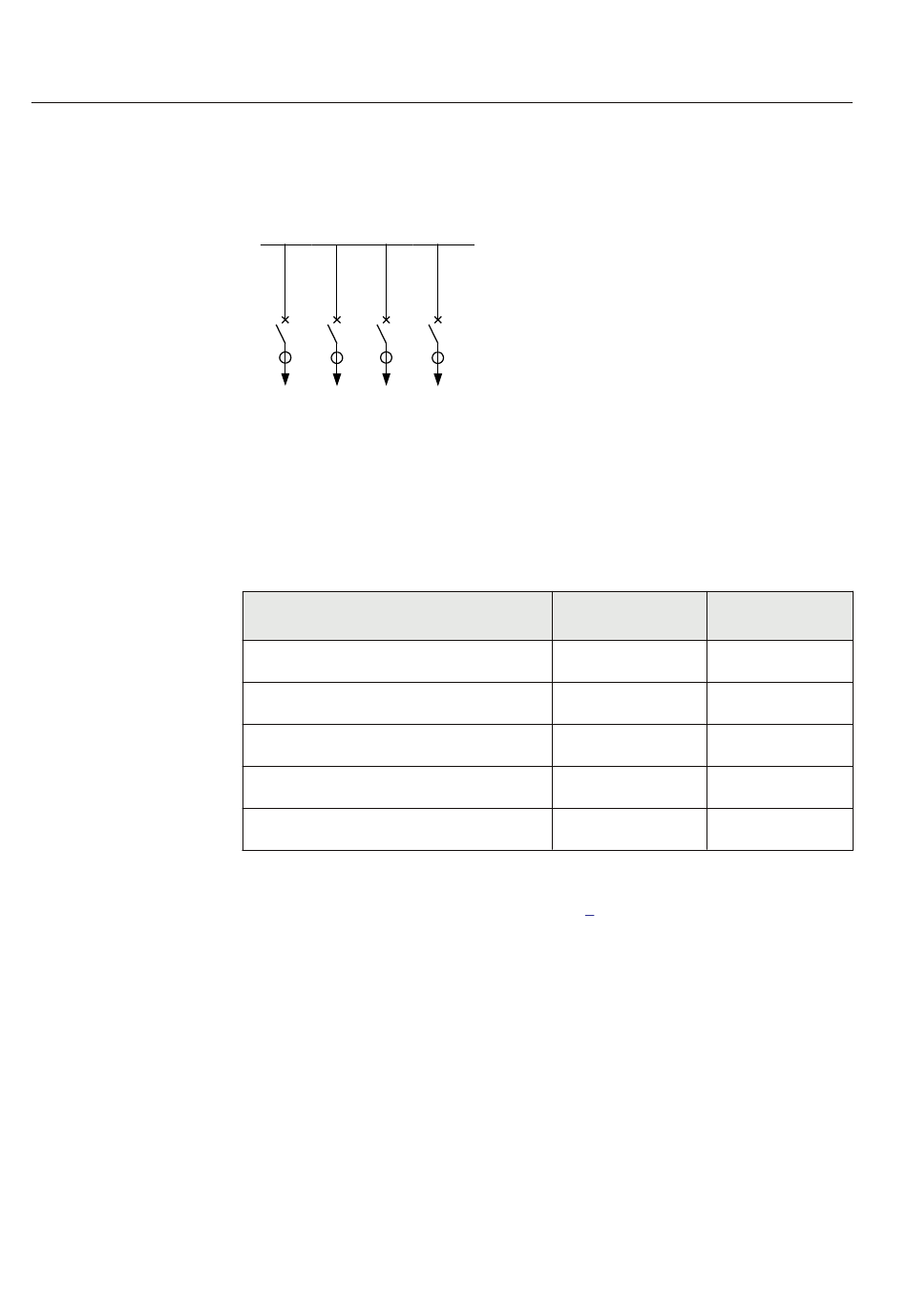

Abb. 53:
Beispiel eines Einfachsammelschienenabschnitts mit sechs
Leitungsfeldern
Diese Art von Sammelschienenanordnung kann sehr einfach geschützt werden. In der
nachfolgenden Tabelle sind typische Konfigurationen für diese Stationsanordnung
beschrieben.
Tabelle 8:
Typische Lösungen für Einfachsammelschienen-Anordnung
REB670 Version
dreiphasig; 2 Zonen, 4 Felder Sammelschienen‐
schutz (A20)
dreiphasig; 2 Zonen, 8 Felder Sammelschienen‐
schutz (A31)
einphasig; 2 Zonen, 12 Felder Sammelschienen‐
schutz (B20)
einphasig; 2 Zonen, 12 Felder Sammelschienen‐
schutz (B21)
einphasig; 2 Zonen, 24 Felder Sammelschienen‐
schutz (B31)
Bitte beachten Sie, dass sich die obige Tabelle
Versionen bezieht, die keine Spannungswandlereingänge besitzen.
Einfachsammelschienen-Anordnungen mit Längstrenner
Diese Anordnung ist der Einfach-Sammelschienenanordnung sehr ähnlich. Mit dem
Abschnittstrennschalter kann der Bediener die Station in zwei separate
Sammelschienen unterteilen. Die Umschaltung des Abschnittstrennschalters muss
jedoch absolut lastfrei erfolgen. Das bedeutet, dass eine der beiden Sammelschienen
ausgeschaltet werden muss, bevor der Abschnittstrennschalter geöffnet oder
geschlossen wird.
xx06000087.vsd
Anzahl der Abzweige pro
Sammelschiene
4
8
12
12
24
8
auf die vorkonfigurierten REB670
1MRK 505 302-UDE -
Anzahl der für das Ver‐
fahren erforderlichen
REB670
1
1
3
3
3
Anwendungs-Handbuch
