Abschnitt 7
Stromschutz
160
Auslösezeit der Stufe nie kürzer sein als der gesetzte Wert. Einstellbereich: 0,000 -
60,000 s in 0,001 s-Schritten.
Auslöse-
zeit
IMinx
IEC10000058 V1 DE

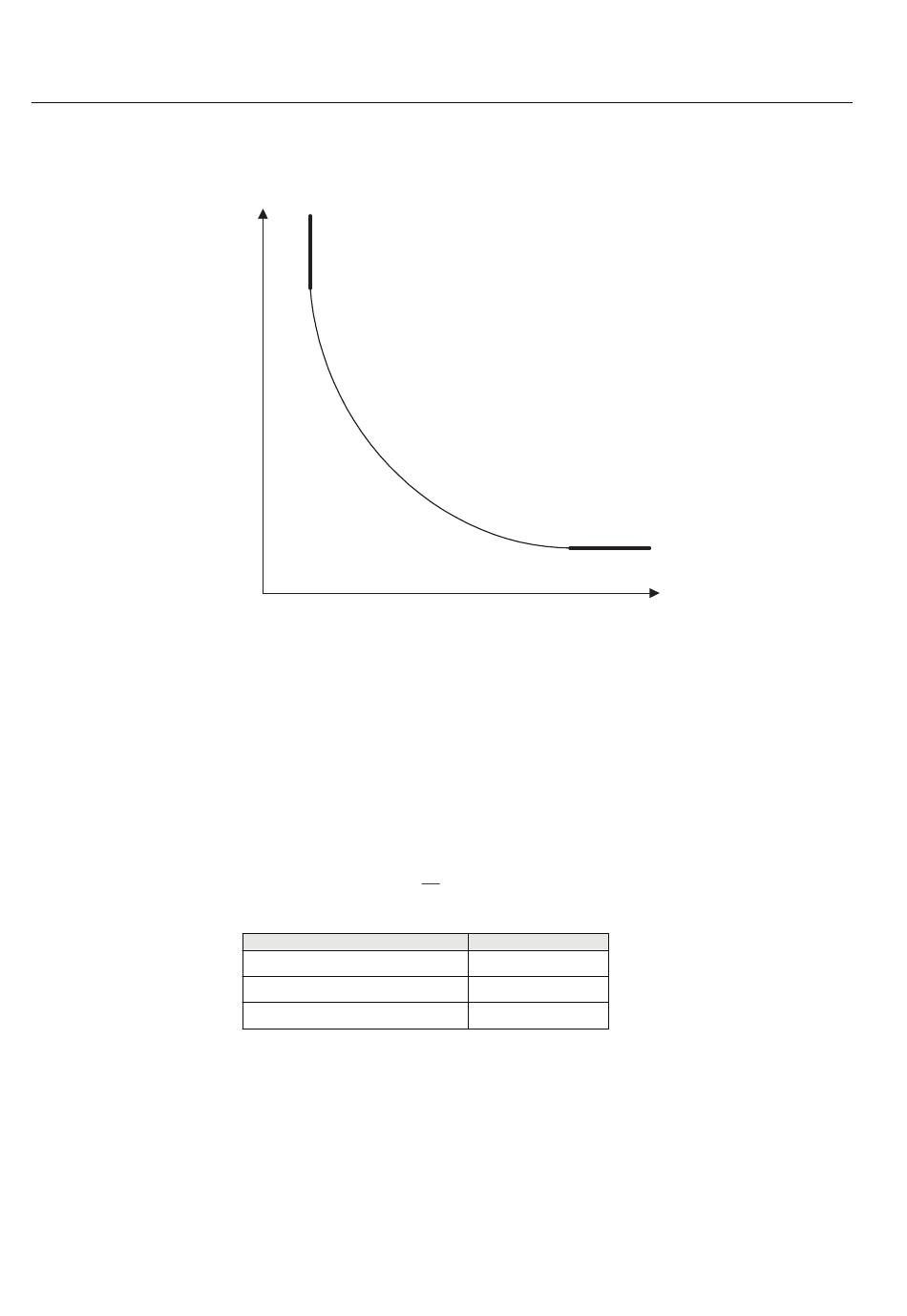

Abb. 78:
Minimaler Ansprechstrom und minimale Auslösezeit für abhängige
Zeitcharakteristiken
Um der Definition der Kurven vollständig zu entsprechen, wird als Einstellparameter
txMin der Wert verwendet, der der Betriebszeit der gewählten stromabhängigen
Kurve für den gemessenen Strom des Zwanzigfachen des eingestellten
Stromansprechwerts entspricht. Bitte beachten Sie, dass die Auslösezeit vom
gewählten Einstellwert für den Zeitmultiplikator kx abhängt.
ResetTypeCrvx: Das Rücksetzen des Verzögerungstimers kann auf unterschiedliche
Weise erfolgen. Durch Auswahl der Einstellungen entsprechen die Möglichkeiten
den Angaben in Tabelle 22.
Tabelle 22:
Rücksetzoptionen
Kurvenbezeichnung
Unverzögert
IEC Rückfall (konstante Zeit)
ANSI Rückfall (inverse Zeit)
Die Verzögerungseigenschaften sind im technischen Referenzhandbuch beschrieben.
Bezüglich der Auswahl der Rücksetzverzögerung herrschen einige Einschränkungen.
txMin
Strom
Kurven-Indexnummer
1
2
3
1MRK 505 302-UDE -
Anwendungs-Handbuch
