Kuppelschalters von beiden Zonen getrennt ist. Auf diese Weise entsteht eine
effektive Lösung. Es ist zu beachten, dass alle erforderlichen Änderungen in den
individuellen Feldauslösungsanordnungen innerhalb der internen Logik automatisch
durchgeführt werden.
Sobald die Zonenverbindungsfunktion aktiviert wird, wird in der internen Logik
sofort ein gesondertes Binärsignal aktiviert. Wenn diese Funktion länger als die
voreinstellte Zeit aktiv ist, wird ein separates Alarm-Binärsignal aktiviert, um das
Stationspersonal über solche Betriebszustände zu benachrichtigen. Die
Zonenverbindungsfunktion kann über eine Parametereinstellung für
Schaltanlagenanordnungen deaktiviert werden, sofern sie nicht benötigt wird, wie
beispielsweise für Stationen mit Einfach-Sammelschienen, 1 1/2-Leistungsschalter
usw.
Die abschnittsbezogenen Sammelschienenschutz-Messschaltungen (d. h. Zone A und
Zone B) im Gerät umfassen eine empfindliche Pegeleinstellung. Diese empfindliche
Pegeleinstellung ermöglicht die Erkennung von Erdfehlern in niederohmig geerdeten
Netzen, d. h. in Netzen mit einem geringen Erdfehlerstrom von etwa 300 A bis
2000 A, begrenzt durch Sternpunktwiderstände oder -drosselspulen. Die
empfindliche Pegeleinstellung kann auch bei Spezialanwendungen verwendet
werden, wenn eine hohe Empfindlichkeit verlangt wird. Betrieb und
Ansprechcharakteristik des empfindlichen Differentialschutzes können unabhängig
von der Ansprechcharakteristik des Hauptdifferentialschutzes eingestellt werden. Die
empfindliche Pegeleinstellung für den Differentialschutz wird blockiert, sobald der
gesamte zufließende Strom den voreingestellten Sollwert überschreitet. Durch eine
entsprechende Einstellung kann sichergestellt werden, dass diese empfindliche
Pegeleinstellung für externe Leiter-Leiter-Fehler oder dreipolige Fehler blockiert ist,
was zur Sättigung des Stromwandlers führen kann. Ein Vergleich dieser beiden

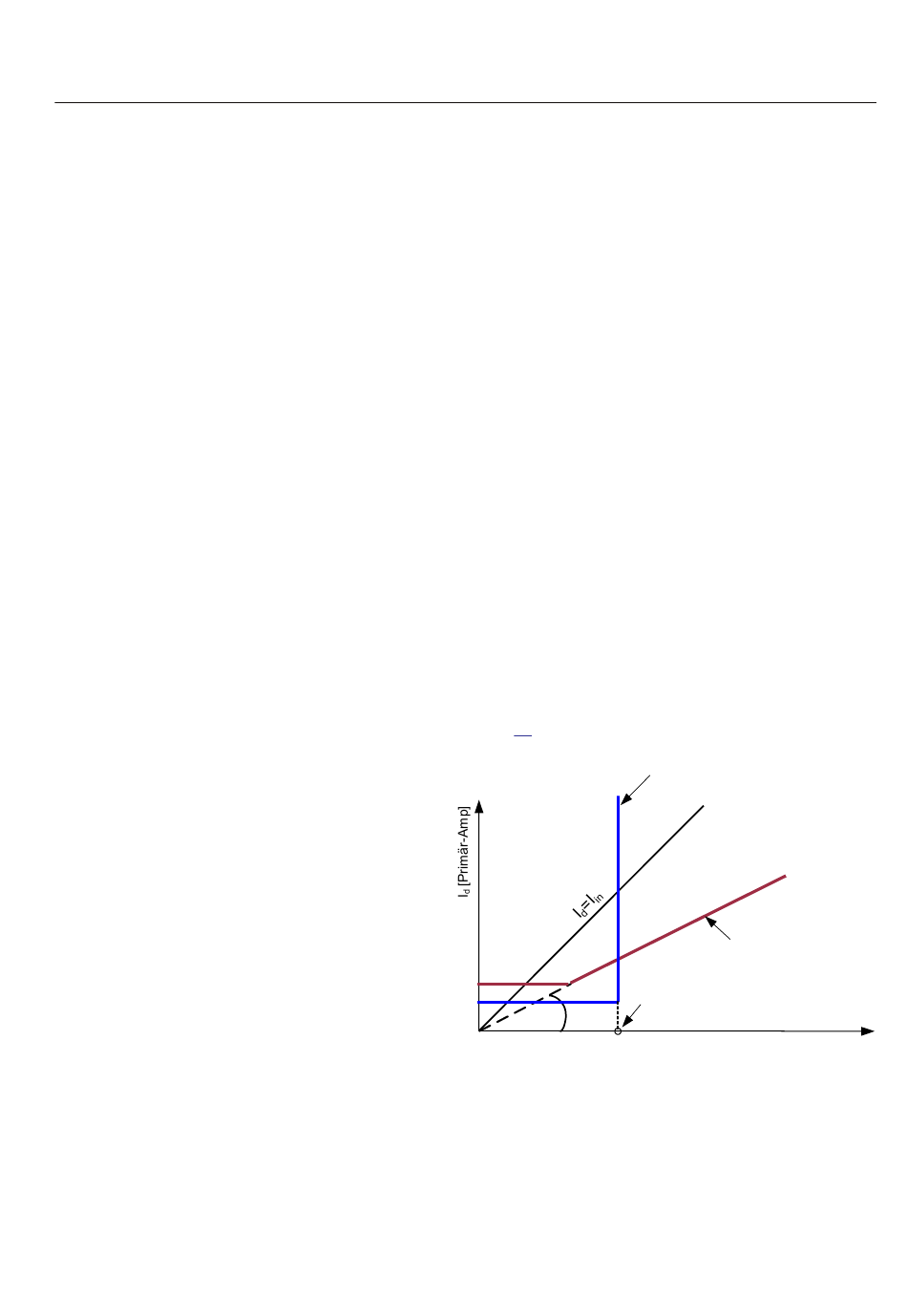

Charakteristiken ist in Abbildung
Diff-Ansprechwert
Ansprechwert empfindliche Funktion
IEC06000142 V1 DE
Abb. 50:
Funktionsmerkmale des Differentialschutzes
50
dargestellt.
Empfindlicher
Differentialschutzbetrieb
Betriebsbereich
Empf. Iin Block
s=0,53
Abschnitt 6
Differentialschutz
Differentialschutz -
Auslösecharakteristik
I
[Primär-Amp]
in
=IEC06000142=1=de=Original.vsd
