Abschnitt 13
Logik
374
bestimmte Logik zu erzeugen. Boolesch, Ganzzahl, Gleitkomma,
Zeichenfolgentypen von Signalen sind verfügbar.
Zum Beispiel für die Verwendung des GRP_OFF Signals in FXDSIGN
Die Funktion Erdfehler-Differentialschutz REFPDIF kann für Spartransformatoren
und Standardtransformatoren verwendet werden.
Bei der Verwendung für Spartransformatoren müssen der Funktion Informationen
von beiden Wicklungsteilen und der Sternpunktstrom zur Verfügung stehen. Das
heißt, dass drei Eingänge benötigt werden.
REFPDIF
I3PW1CT1
I3PW2CT1
I3P
IEC09000619_3_en.vsd
IEC09000619 V3 DE

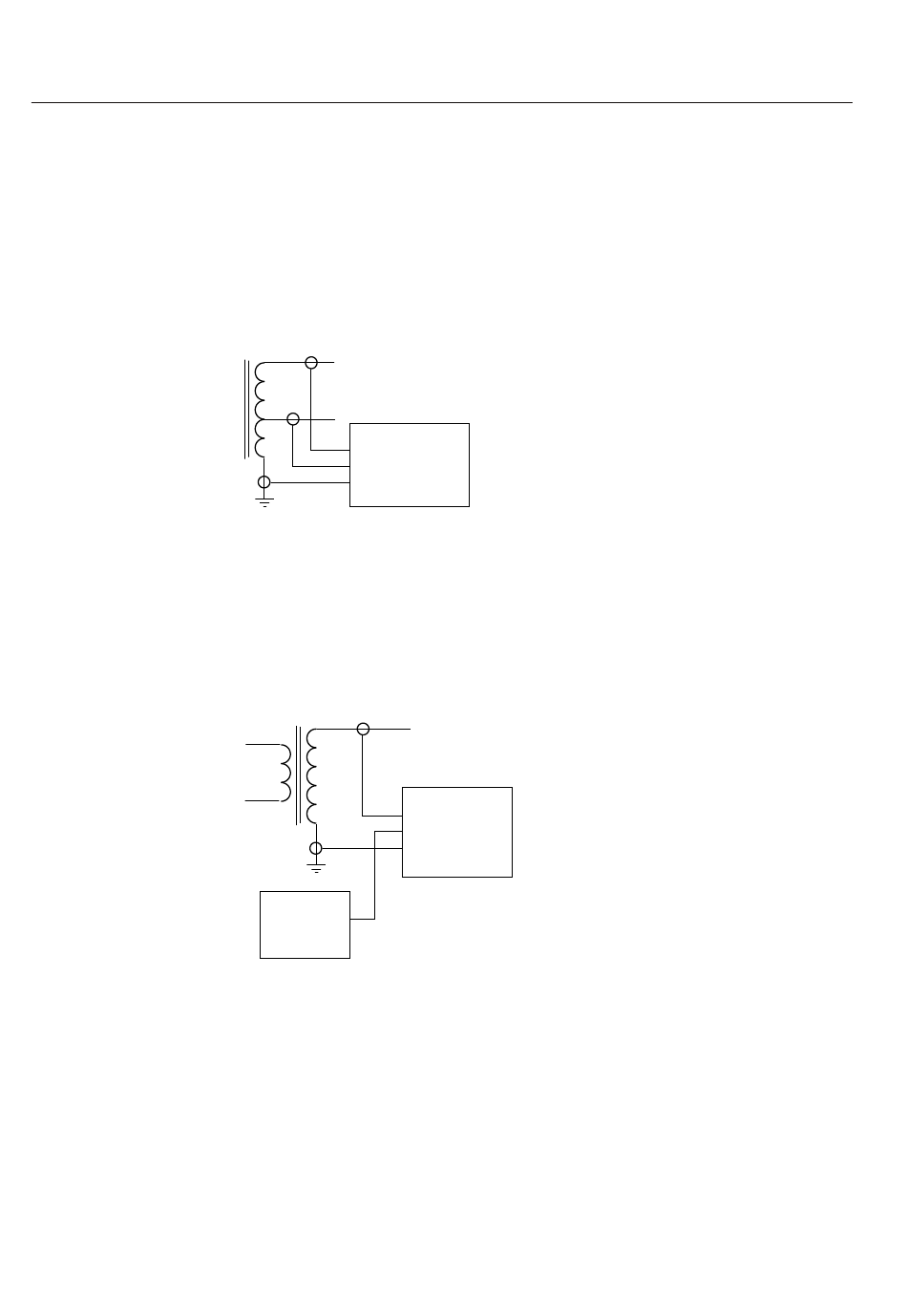

Abb. 169:
Eingänge der Funktion REFPDIF für den Einsatz bei
Spartransformatoren
Für Standardtransformatoren stehen nur eine Wicklung und der Sternpunkt zur
Verfügung. Das heißt, dass nur zwei Eingänge verwendet werden. Da alle
Gruppenverbindungen zwingend verbunden werden müssen, muss der dritte Eingang
mit dem GRP_OFF Signal im FXDSIGN Funktionsblock verbunden werden.
FXDSIGN
GRP_OFF
IEC09000620_3_en.vsd
IEC09000620 V3 DE
Abb. 170:
Eingänge der Funktion REFPDIF für den Einsatz bei
Standardtransformatoren
REFPDIF
I3PW1CT1
I3PW2CT1
I3P
1MRK 505 302-UDE -
Anwendungs-Handbuch
