1MRK 505 302-UDE -
6.1.4.6
Anwendungs-Handbuch
Bitte beachten Sie, dass sich die Tabelle
Versionen bezieht, die keine Spannungswandlereingänge besitzen.
Bei Stationen mit Doppelzonenschutz und nur einem Stromwandlersatz im
Sammelschienenfeld kann es abhängig von den Kundenanforderungen notwendig
sein, das spezielle Schema für die Trennung des Sammelschienen-Stromwandlers,
wenn der Sammelschienen-Leistungsschalter offen ist, bereitzustellen. Weitere
Informationen entnehmen Sie der Abbildung 45.
Sammelschienenanordnung mit Doppelleistungsschalter
Leistungsschalter, Trennschalter und Messwandler werden für jede Einspeisung
dupliziert, siehe Abbildung 57.
QA1
QA2
QA1
QA2
BI1
BI2
BI1
BI2
IEC06000018 V1 DE

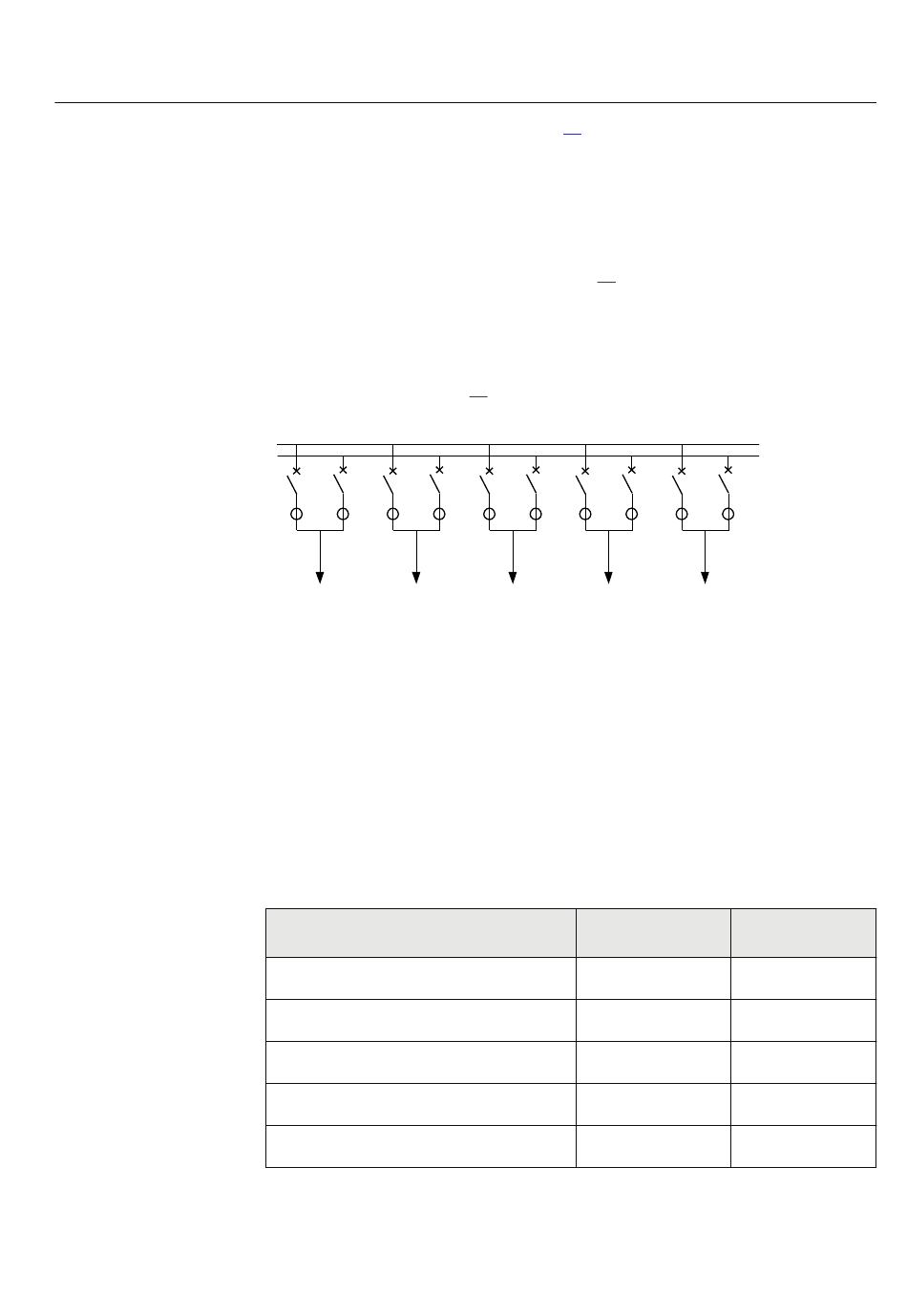

Abb. 57:
Beispiel für Station mit Doppelleistungsschalter
Das ist eine extrem flexible Lösung. Im Normalbetrieb sind alle Schalter geschlossen.
Die Anforderung für das Sammelschienenschutzschema ist, dass das Schema über
zwei unabhängige Differentialzonen verfügen muss, eine für jede Sammelschiene.
Bei einem internen Fehler an einer der beiden Sammelschienen müssen alle mit der
fehlerhaften Sammelschiene in Zusammenhang stehenden Leitungsschalter ausgelöst
werden, wobei die Versorgung der Verbraucher nicht unterbrochen wird. Die
Auslöselogik für den Schalterversagerschutz muss sorgfältig entwickelt werden.
In der nachfolgenden Tabelle sind typische Konfigurationen für diese
Sammelschienenanordnung beschrieben.
Tabelle 12:
Typische Lösungen für Sammelschienenanordnung mit Doppelleistungsschalter
REB670 Version
dreiphasig; 2 Zonen, 4 Felder Sammelschienen‐
schutz (A20)
dreiphasig; 2 Zonen, 8 Felder Sammelschienen‐
schutz (A31)
einphasig; 2 Zonen, 12 Felder Sammelschienen‐
schutz (B20)
einphasig; 2 Zonen, 12 Felder Sammelschienen‐
schutz (B21)
einphasig; 2 Zonen, 24 Felder Sammelschienen‐
schutz (B31)
11
auf die vorkonfigurierten REB670
QA1
QA2
QA1
QA2
BI1
BI2
BI1
BI2
Anzahl der Abzweige pro
Station
4
4/8
6/12
6/12
12/24
Abschnitt 6
Differentialschutz
ZA
ZB
QA1
QA2
BI1
BI2
xx06000018.vsd
Anzahl der für das Ver‐
fahren erforderlichen
REB670
2
1/2
3/6
3/6
3/6
129
