Abschnitt 7
Stromschutz
192
wobei
t
ist die maximale Öffnungszeit des Leistungsschalters
cbopen
t
ist die maximale Zeit für das Erkennen einer korrekten Leistungsschalterfunktion durch den
BFP_reset
Schalterversagerschutz (bei Rücksetzung der Stromkriterien)
t
ist ein Sicherheitszuschlag
margin
Es ist oftmals erforderlich, dass die Gesamtdauer der Fehlerbeseitigung unter einer
bestimmten kritischen Zeit bleibt. Diese Zeit hängt oft davon ab, ob bei einem Fehler
nahe eines Kraftwerks die Stabilität vorübergehend aufrechterhalten werden kann.
Schutz-
Auslösezeit
Normal t
cbopen
Verz.
Ausl.wdh. t1
Störung tritt auf
Mindestverz. Mitnahmeauslösung t2
Quittierungsdauer bei kritischen Störungen zur Sicherstellung der Stabilität
Auslösung und
Anregung
CCRBRF
IEC05000479 V2 DE

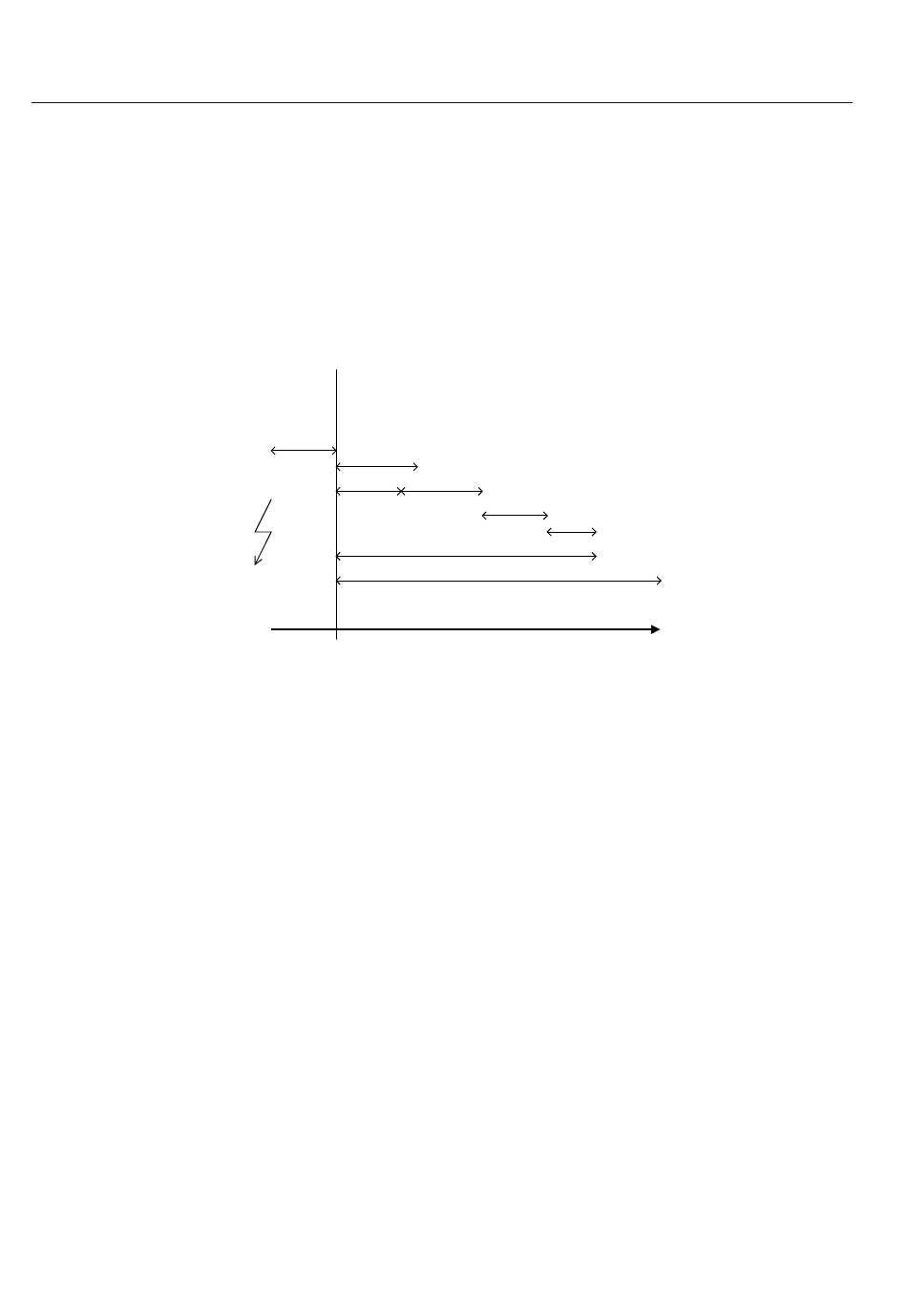

Abb. 86:
Zeitliche Abfolge
t2MPh: Zeitverzögerung für die Mitnahmeauslösung bei mehrpoliger Anregung. Die
kritische Fehlerbeseitigungszeit ist im Falle von mehrpoligen Fehlern häufig kürzer
als bei einem einphasigen Erdfehler. Es besteht daher die Möglichkeit, die
Zeitverzögerung für die Mitnahmeauslösung bei mehrpoligen Fehlern zu reduzieren.
Eine typische Einstellung sind 90–150 ms.
t3: zusätzliche Zeitverzögerung für t2 als zweite Mitnahmeauslösung TRBU2. Bei
bestimmten Anwendungen könnte die Anforderung separater
Mitnahmeauslösefunktionen bestehen, die unterschiedliche Reserve-
Leistungsschalter auslösen.
tCBAlarm: Zeitverzögerung für Alarm im Falle der Anzeige eines nicht bereiten
Leistungsschalters. Vom Leistungsschalter kommt der Binäreingang CBFLT. Dieses
Signal ist aktiviert, wenn die interne Überwachung im Leistungsschalter erkennt, dass
der Leistungsschalter keine Fehler bereinigen kann. Das könnte u.a. bei niedrigem
Gasdruck in einem SF6-Leistungsschalter der Fall sein. Nach der eingestellten Zeit
wird ein Alarm ausgelöst, um Maßnahmen zur Reparatur des Leistungsschalters zu
ermöglichen. Die Zeitverzögerung für die Mitnahmeauslösung wird umgangen, wenn
CBFLT aktiv ist. Eine typische Einstellung sind 2,0 Sekunden.
t
nach
cbopen
Auslösewdh.
t
BFPreset
Toleranz
1MRK 505 302-UDE -
Zeit
IEC05000479_2_en.vsd
Anwendungs-Handbuch
