Abschnitt 2
Anwendung
28
Einstellung wird direkt in primären Strom-Werten getätigt. Die Steigung für die
Differentialansprechcharakteristik ist im Algorithmus auf 53% festgelegt.
Die schnelle Auslösezeit (kürzeste Auslösezeit ist 5 ms) der Stromvergleichs-
Differentialschutzfunktion ist besonders vorteilhaft in Netzen mit hohen
Fehlerströmen oder wo eine schnelle Fehlerklärung zur Aufrechterhaltung der
Systemstabilität erforderlich ist.
Alle Stromwandlereingänge sind mit einer Stabilisierungsfunktion ausgestattet. Der
Betrieb basiert auf dem bewährten RADSS-Stabilisierungsprinzip. Eine extra
Stabilisierungsfunktion stabilisiert eine sehr starke Sättigung des Stromwandlers. Die
Stabilität bei externen Fehlern ist garantiert, wenn ein Stromwandler während jeder
Periode mindestens zwei Millisekunden nicht sättigt.
Der erweiterte Erkennungsalgorithmus erkennt sofort die offenen Sekundärkreise des
Stromwandlers und verhindert eine Auslösung des Differentialschutzes, ohne dass
eine zusätzliche Prüfzone erforderlich ist.
Die Differentialschutzzonen in REB670 beinhalten eine besonders empfindliche
Funktion. Diese empfindliche Funktion ist so konzipiert, dass sie interne
Sammelschienen-Erdfehler in niederohmig geerdeten Netzen erkennt (d. h. Netze, in
denen Erdfehlerströme auf ein bestimmtes Niveau begrenzt sind, typischerweise
zwischen 300 und 2000 A primär durch eine Sternpunktreaktanz oder einen
Sternpunktwiderstand). Alternativ kann diese empfindliche Funktion verwendet
werden, wenn vom Sammelschienen-Differentialschutz eine hohe Empfindlichkeit
verlangt wird (z.B. Einschaltung der Sammelschiene über eine lange Leitung).

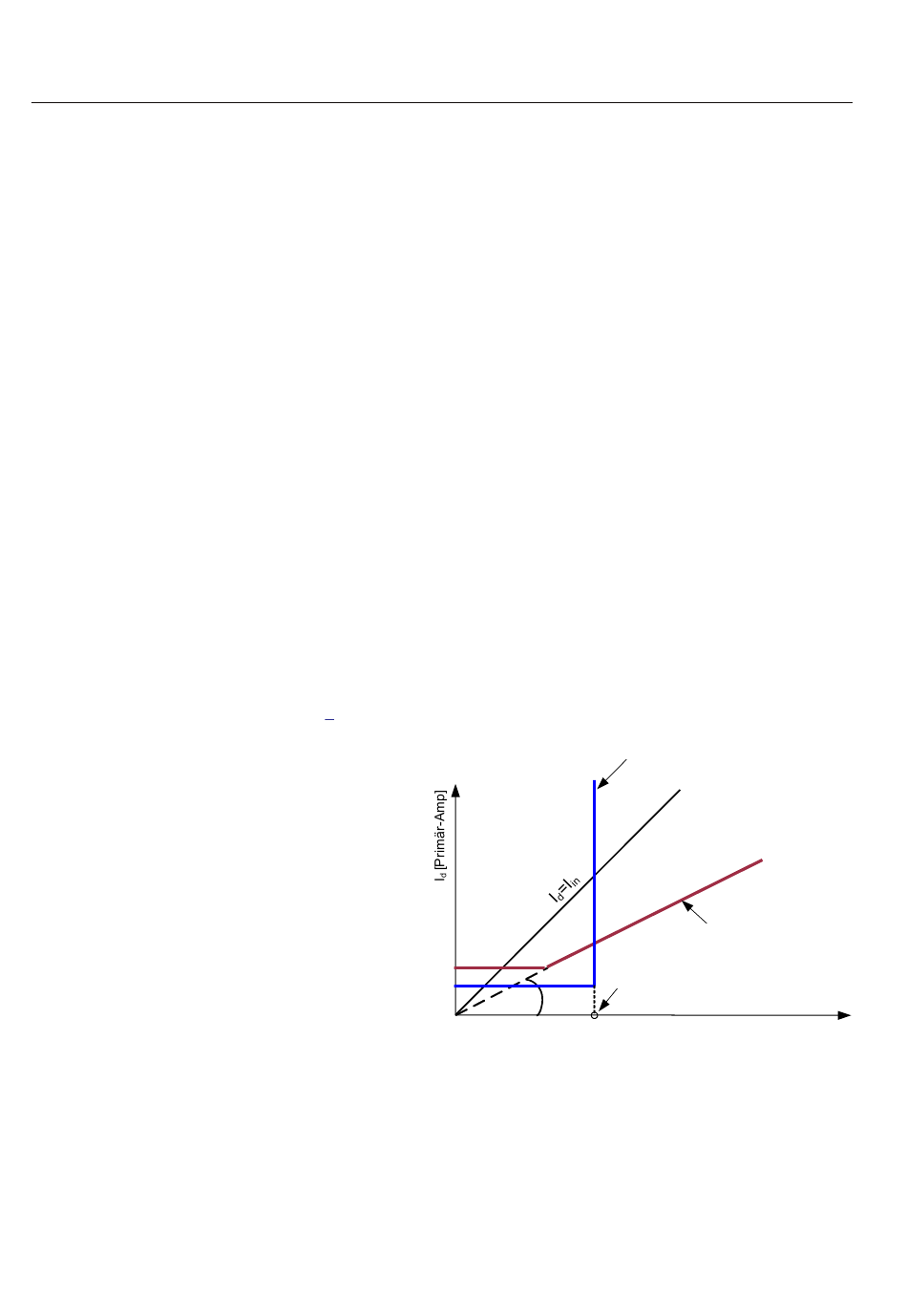

Die Gesamtansprechcharakteristik der Differentialfunktion in REB670 wird in der
Abbildung
2
dargestellt.
Diff-Ansprechwert
Ansprechwert empfindliche Funktion
IEC06000142 V1 DE
Abb. 2:
REB670 Ansprechcharakteristik
Eine von den Trennerstellungen unabhängige Gesamtprüfzone (Checkzone) ist
verfügbar. Sie kann in Doppel-Sammelschienen-Anlagen verwendet werden, um die
Empfindlicher
Differentialschutzbetrieb
Betriebsbereich
Empf. Iin Block
s=0,53
1MRK 505 302-UDE -
Differentialschutz -
Auslösecharakteristik
I
[Primär-Amp]
in
=IEC06000142=1=de=Original.vsd
Anwendungs-Handbuch
