Abschnitt 6
Differentialschutz
142
QA1
QA2
QA1
QA2
BI1
BI2
BI1
BI2
IEC06000124 V1 DE

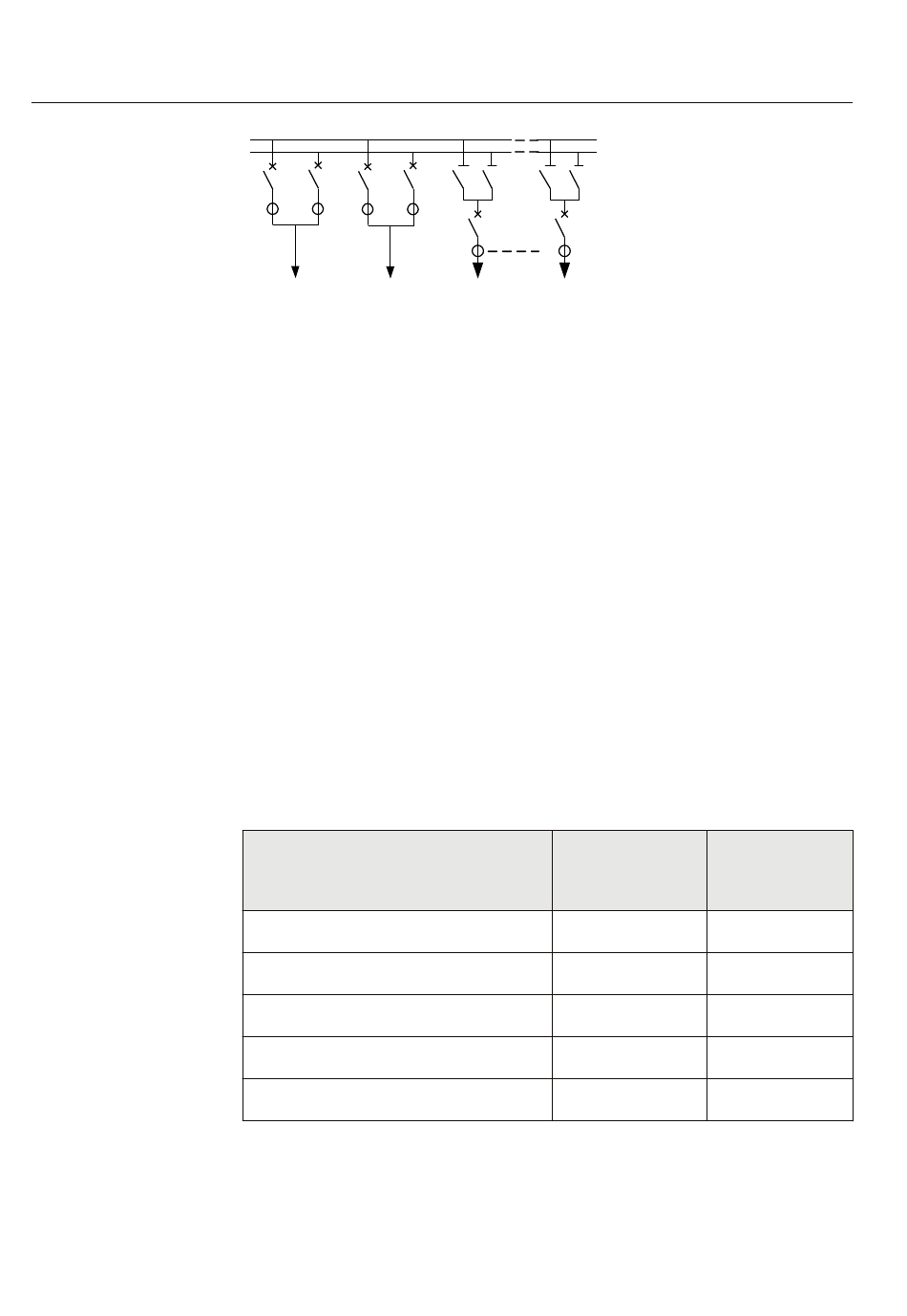

Abb. 70:
Stationslayouts mit Kombination aus Doppelleistungsschalter und
Doppelsammelschiene
Bei dieser Art von Anordnung übernimmt das Doppelleistungsschalterfeld bei
Doppel-Sammelschienenanordnungen mit einzelnem Leistungsschalter gleichzeitig
die Funktion des Sammelschienenkupplungsfelds. Daher müssen für alle Doppel-
Sammelschienen Einrichtungen für Zonenverbindung, Zonenauswahl und Trenner
bereitgestellt werden. Aufgrund der äußerst spezifischen Anforderungen an die
Zonenverbindungsfunktion ist bei dieser Art der Anwendung Folgendes zu
berücksichtigen:
•
Stromeingänge CT1 und CT2 müssen für das erste Doppelleistungsschalterfeld
verwendet werden.
•
Stromeingänge CT3 und CT4 müssen für das zweite Doppelleistungsschalterfeld
verwendet werden.
•
Stromeingänge CT5 und CT6 müssen für das dritte Doppelleistungsschalterfeld
(nur in einphasiger Ausführung erhältlich) verwendet werden.
Dementsprechend sind folgende Lösungen möglich:
Tabelle 17:
Typische Lösungen für Kombination von Stationslayouts mit Doppelleistungsschalter
und Doppelsammelschiene
REB670 Version
dreiphasig; 2 Zonen, 4 Felder Sammelschienen‐
schutz (A20)
dreiphasig; 2 Zonen, 8 Felder Sammelschienen‐
schutz (A31)
einphasig; 2 Zonen, 12 Felder Sammelschienen‐
schutz (B20)
einphasig; 2 Zonen, 12 Felder Sammelschienen‐
schutz (B21)
einphasig; 2 Zonen, 24 Felder Sammelschienen‐
schutz (B31)
ZA
ZB
QB1 QB2
QB1 QB2
QA1
QA1
BI1
BI1
xx06000124.vsd
Anzahl der Doppelleis‐
tungsschalterabzweige /
Anzahl der Doppelsam‐
melschienenabzweige in
der Station
--
2/4
--
3/6
3/18
1MRK 505 302-UDE -
Anzahl der für das Ver‐
fahren erforderlichen
REB670
--
1
--
3
3
Anwendungs-Handbuch
