Abschnitt 7
Stromschutz
7.3.2.2
174
æ
ç
A
ç
[ ] =
+
t s
ç
p
æ
ö
i
-
C
ç
÷
ç
è
>
ø
è
in
EQUATION1189 V1 DE
Weitere Erläuterungen finden Sie im technischen Referenzhandbuch.
tPRCrvx, tTRCrvx, tCRCrvx: Parameter für die vom Benutzer programmierbare
Kurve für die abhängige Rückfallzeitcharakteristik. Weitere Erläuterungen finden Sie
im technischen Referenzhandbuch.
Gemeinsame Einstellungen für alle Stufen
tx: Definite Zeitverzögerung für Stufe x. Wird verwendet, wenn Definite-Time-
Charakteristik (unabhängig) gewählt ist.
AngleRCA: Charakteristischer Relaiswinkel in Grad. Der Winkel ist wie in Abbildung
83
gezeigt definiert. Der Winkel ist positiv definiert, wenn der Erdfehlerstrom der
Referenzspannung nacheilt (Upol = 3U
RCA
I>Dir
IEC05000135 V4 DE

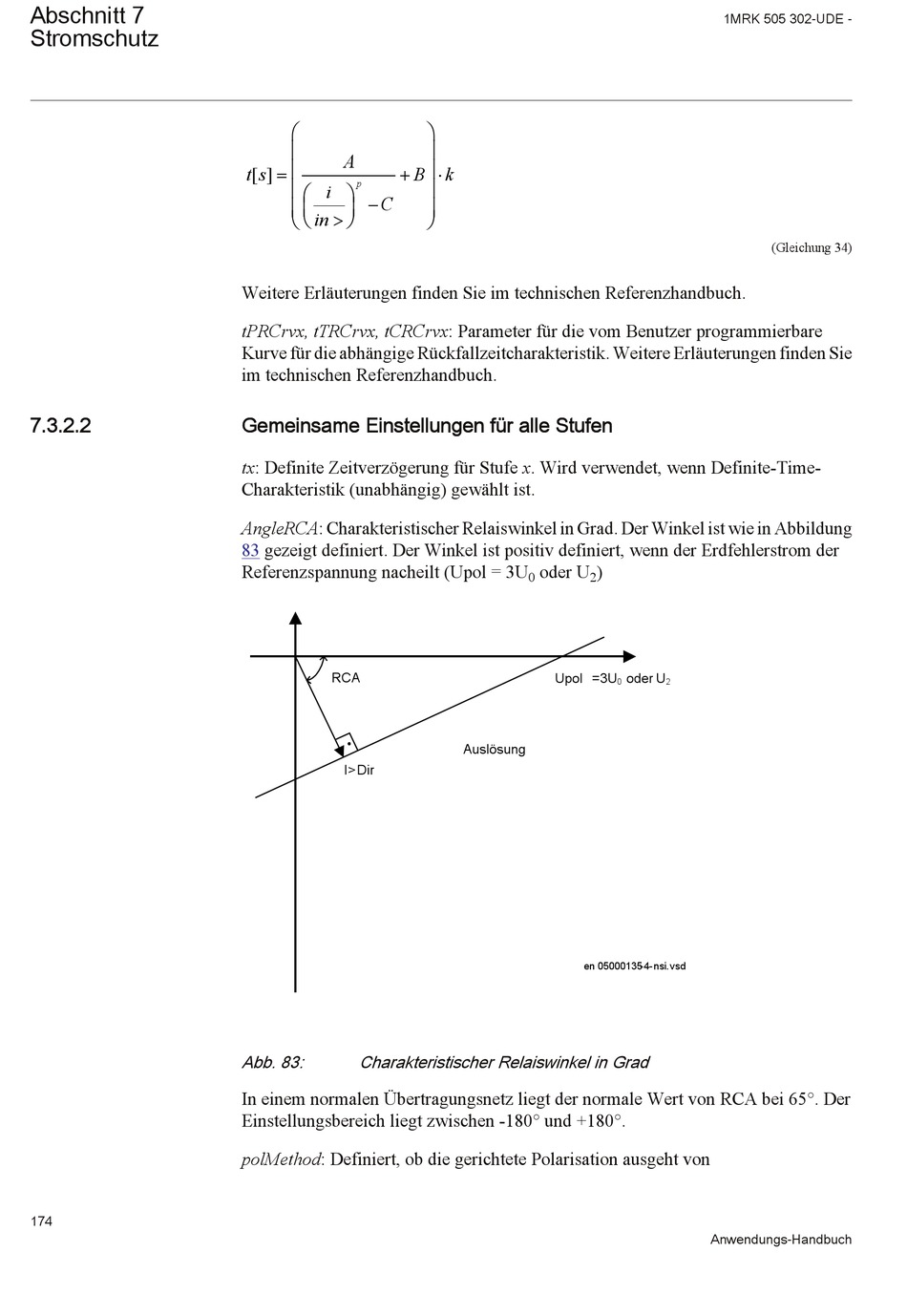

Abb. 83:
Charakteristischer Relaiswinkel in Grad
In einem normalen Übertragungsnetz liegt der normale Wert von RCA bei 65°. Der
Einstellungsbereich liegt zwischen -180° und +180°.
polMethod: Definiert, ob die gerichtete Polarisation ausgeht von
ö
÷
÷
×
B
k
÷
÷
ø
oder U
0
Upol = 3U
Auslösung
en 05000135 -4-nsi. vsd
1MRK 505 302-UDE -
)
2
oder U
0
2
Anwendungs-Handbuch
(Gleichung 34)
