Abschnitt 13
Logik
13.5.2.1
372
Beide ZEITGEBER im selben Logikblock (der eine mit Verzögerung beim
Ansprechen und der andere mit Verzögerung beim Abfall) verfügen über die gleichen
Einstellwerte.
Die Einstellparameter können für steuerbare GATTER, einstellbare ZEITGEBER
und SETZ-RÜCKSETZ-Flipflops mit Speicher über die HMI oder das PST Tool
gesetzt werden.
Konfiguration
Die Logik wird mit dem ACT-Konfigurationstool in PCM600 konfiguriert.
Der Ablauf der Funktionen, wie im konfigurierbaren Logikblock definiert, erfolgt
entsprechend einer festen Sequenz mit verschiedenen Zykluszeiten.
Für jede Zykluszeit ist im Funktionsblock eine Ausführungsnummer festgelegt. Diese
wird beim Einsatz des ACT Konfigurationstools unter der Bezeichnung des
Funktionsblocks und der Zykluszeit angezeigt, siehe Beispiel unten.

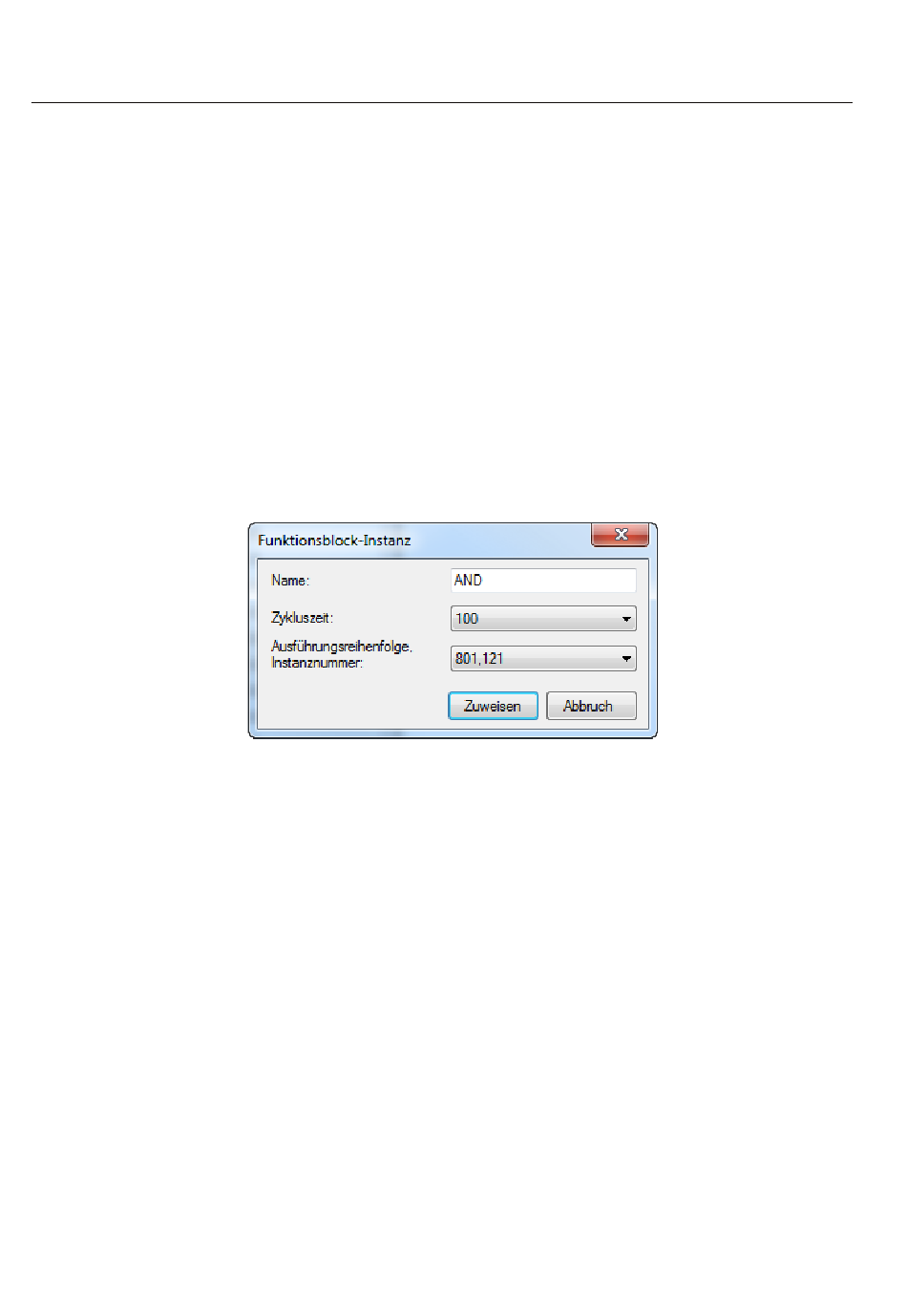

IEC09000695 V2 DE
Abb. 167:
Beispielbezeichnung, Ausführungsnummer und Zykluszeit der
Logikfunktion
IEC09000695_2_en.vsd
