1MRK 505 302-UDE -
Anwendungs-Handbuch
QB1 QB2
QB1 QB2
BI1
QA1
QA1
QA1
BI1
BI1
IEC11000239 V1 DE

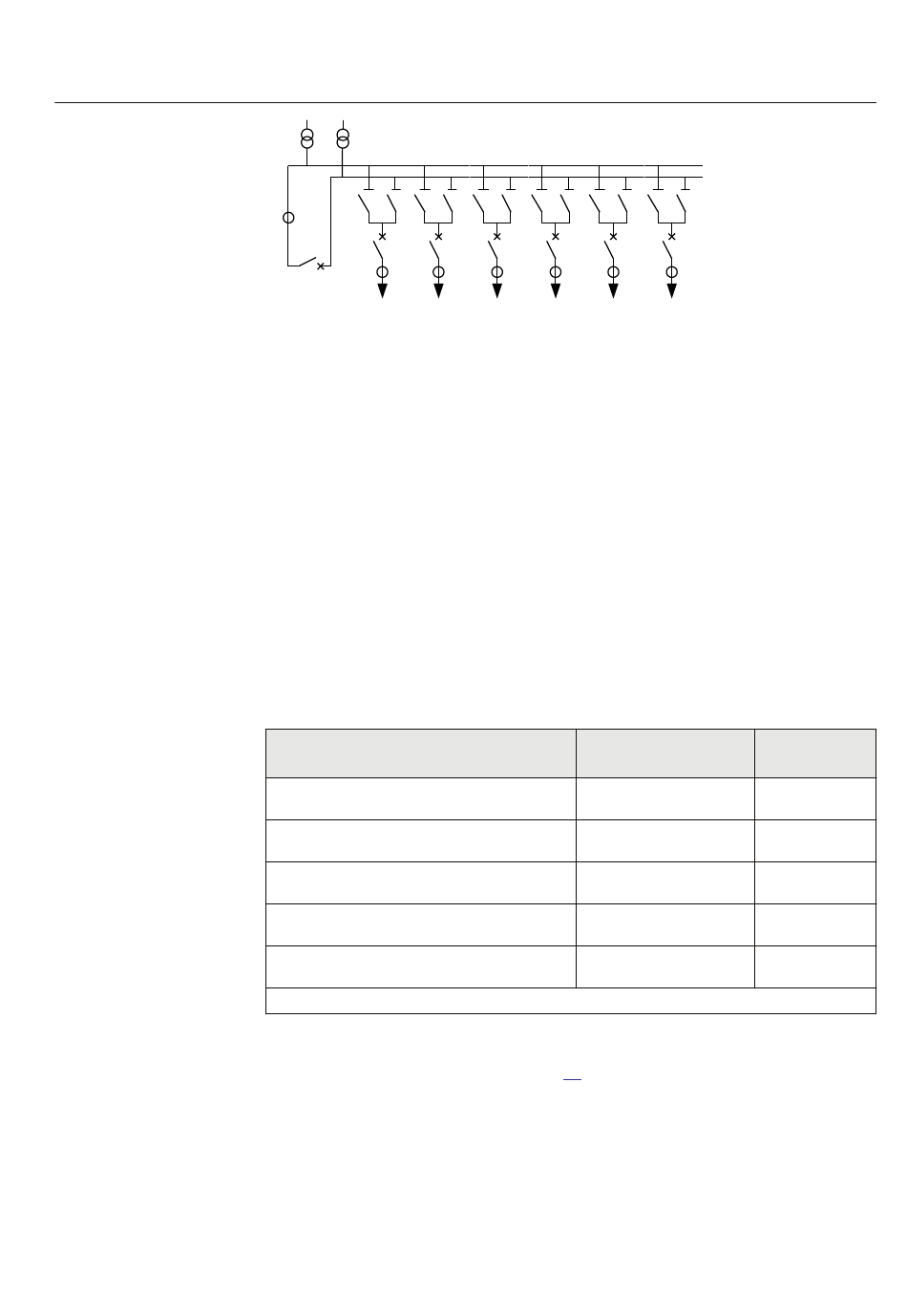

Abb. 61:
Beispiel für Station mit Doppelsammelschiene
Diese Sammelschienenanordnung ist sehr gängig. Sie wird häufig für größere
Anlagen bevorzugt. Sie bietet ein gutes Gleichgewicht zwischen
Wartungsanforderungen und Versorgungssicherheit. Bei Bedarf können zwei
Sammelschienen während des normalen Betriebs getrennt werden. Die Anforderung
für das Sammelschienenschutzschema ist, dass das Schema über zwei unabhängige
Differentialzonen verfügen muss, eine für jede Sammelschiene. Bei einem internen
Fehler an einer der beiden Sammelschienen müssen der Sammelschienen-
Kuppelschalter und alle mit der fehlerhaften Sammelschiene in Zusammenhang
stehenden Leitungsschalter ausgelöst werden, wobei die andere Sammelschiene
weiterhin normal funktioniert. Vorkehrungen für die Zonenauswahl, Trennerabbild
und Zonenverbindung müssen in den Schemaentwurf integriert werden.
Diese Art von Sammelschienenanordnung kann wie in der nachfolgenden Tabelle
beschrieben geschützt werden:
Tabelle 14:
Typische Lösungen für Stationen mit Doppelsammelschiene
REB670 Version
dreiphasig; 2 Zonen, 4 Felder Sammelschienen‐
schutz (A20)
dreiphasig; 2 Zonen, 8 Felder Sammelschienen‐
schutz (A31)
einphasig; 2 Zonen, 12 Felder Sammelschienen‐
schutz (B20)
einphasig; 2 Zonen, 12 Felder Sammelschienen‐
schutz (B21)
einphasig; 2 Zonen, 24 Felder Sammelschienen‐
schutz (B31)
*) mit nur einem Stromwandlereingang vom Sammelschienenkupplungsfeld
Bitte beachten Sie, dass sich die Tabelle
Versionen bezieht, die keine Spannungswandlereingänge besitzen.
Bei Stationen mit nur einem Stromwandler im Sammelschienenkupplungsfeld kann
es je nach den Anforderungen des Kunden erforderlich sein, das Spezialschema zum
QB1 QB2
QB1 QB2
QB1 QB2
QA1
QA1
QA1
BI1
BI1
BI1
Anzahl der Abzweige in der
Station (ausgenommen Sam‐
melschienenkupplungsfeld)
)
3*
)
7*
--
)
11*
)
23*
14
auf die vorkonfigurierten REB670
Abschnitt 6
Differentialschutz
ZA
ZB
QB1 QB2
QA1
BI1
IEC11000239-1-en.vsd
Anzahl der für das
Verfahren erforder‐
lichen REB670
1
1
--
3
3
133
