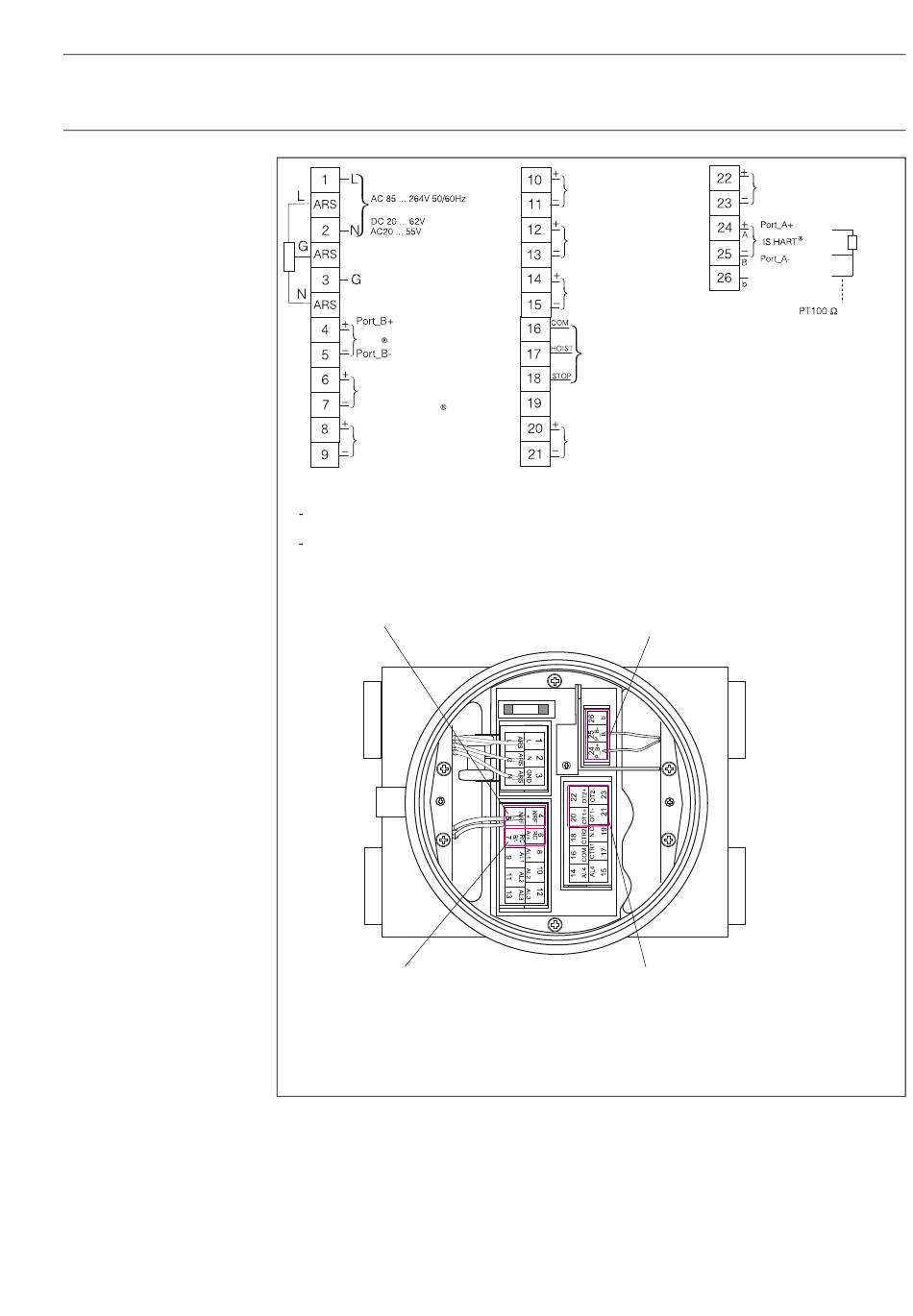

Elektrischer Anschluss
Primärausgang V1 serieller
Impuls
Modbus RS 485
HART
Enraf BPM
Endress+Hauser
Elektrischer Anschluss
Spannungsversorgung
oder
Nicht eigensich. (Non-IS)
HART an NRF oder andere
Digitalausgang
Rackbus RS485,
serieller Impulsausgang V1
oder Remote HART
Alarmkontakt
Hinweis*: Klemmenbelegung für Whessoe Matic 550 (WM550) und Mark Space - siehe Folgeseiten.
Klemmen 4 & 5 und 24 & 25 für HART-Geräte sind bei der exgeschützten
Ausführung (Ex d) zusammengeschaltet.
Klemmen 24 & 25 (und 24, 25 & 26 für Punkttemp) sind nur dann eigensichere (IS)
Geräteanschlüsse, wenn die eigensichere Ausführung ausgewählt wurde.
Lokales HART ® -Gerät Exd (Slave):
Klemmen 4 & 5
NRF (und andere HART-Geräte)
Digitalausgang:
Klemme 6 & 7
- serieller Impulsausgang V1
- Rackbus (RS 485)
- Modbus (RS585)
- HART
- Enraf BPM
Alarmkontakt
Alarmkontakt
Alarmkontakt
Kontakt-
eingang
Betrieb
4 ... 20 mA
Kanal 1
Lokale HART ® -Geräte Ex d oder Ex ia (Slave):
Klemmen 24 & 25 (26)
- NMT (und andere HART-Geräte)
- Pt 100 3-Leiter Punkt-RTD
4 ~ 20-mA-Ausgang
Klemmen 20 & 21, 22 & 23
Hinweis!
Bei Signaleingang vom Feldgerät werden die Klemmen 22 & 23
als "Status 1-Eingang" verwendet
4: HART- und Status 1-Eingang
5: HART, Pt100 Punkt- und Status 1-Eingang
6: HART, Pt100 Punkttemp., Betriebskontakt und Status 1-Eingang
sind eingeschaltet.
Proservo
4 ... 20 mA
Kanal 2
oder
Punkttemp.
