DOK-MTXMIC-NC*F*EX*V13-RE01-DE-P
Rexroth IndraMotion MTX micro Funktionsbeschreibung 13VRS Erweiterung
10
Technologien
10.1
Gewindebohren
10.1.1
Beschreibung
Allgemeines
Funktion
Gewindebohren kann auf zwei Arten durchgeführt werden:
●
mit Ausgleichsfutter
●
ohne Ausgleichsfutter.
Hier wird nur das Gewindebohren ohne Ausgleichsfutter beschreiben.
Gewindebohren ohne Ausgleichsfutter ist nur mit sercos Spindeln möglich.
Funktion 1: Gewindebohren ohne Ausgleichsfutter
Höhere Qualitätsanforderungen an die Gewindegüte erfordern ein exaktes
Zusammenspiel zwischen Bohrachse und Spindel.
Für die Erzeugung eines Gewindes ohne Ausgleichsfutter synchronisiert die
NC die lineare Zustellbewegung der Bohrachse mit der Drehbewegung der
Spindel. Hierbei entsteht kein Versatz, da die Zustellposition der Bohrachse
und die Spindeldrehung miteinander interpolieren, d.h. Bohrachse und Spin‐
del beschleunigen/verzögern zeitgleich im selben Verhältnis.

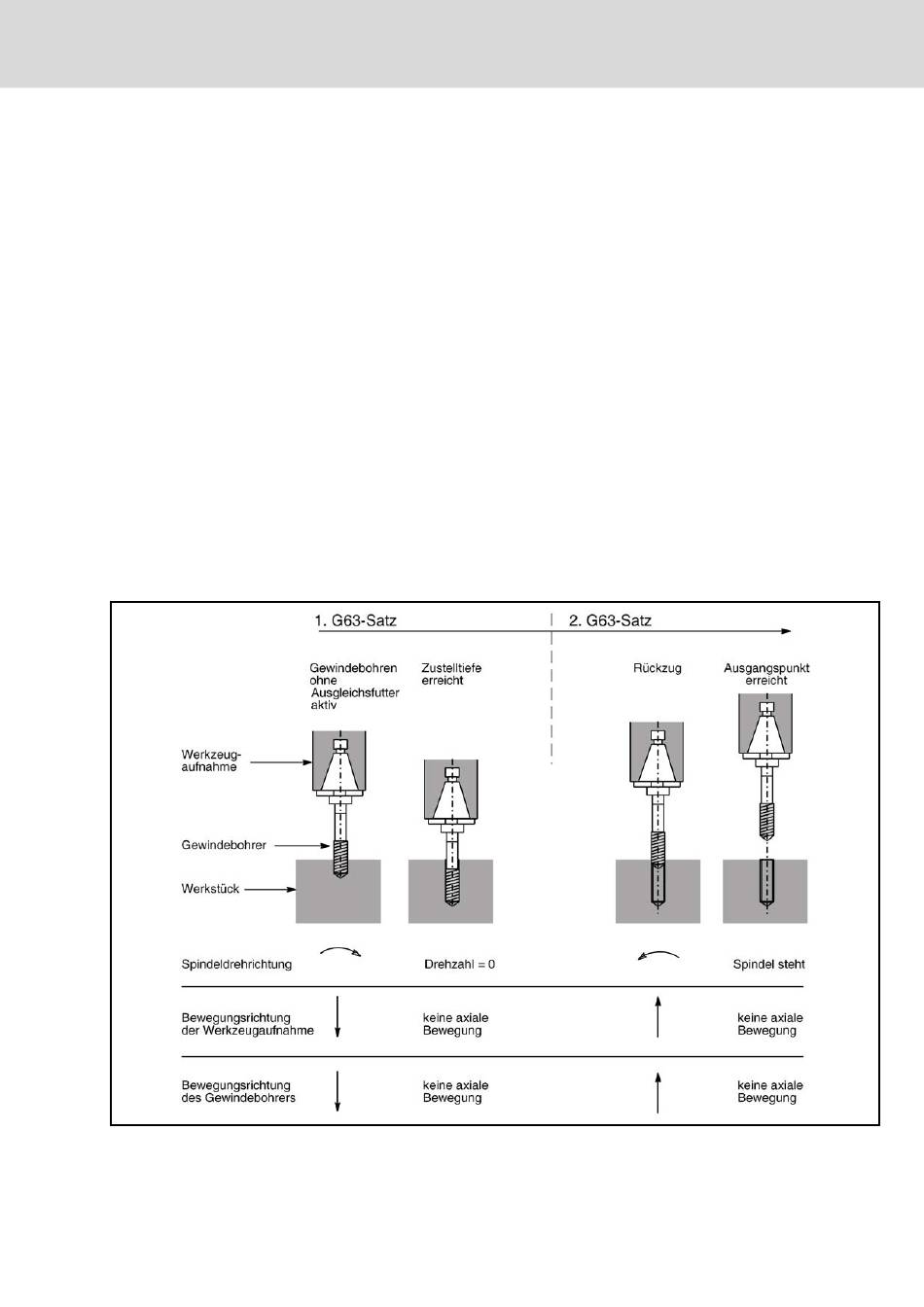

Abb.10-1:
Gewindebohren ohne Ausgleichsfutter
Bosch Rexroth AG
173/349
Technologien
