- Seite 1 PRODUKTINFORMATION PI−38.43 Signalgeber SG 200 BDL−F.01U.004.049 A5.de / 24.01.2006 Seite 1 von 12 ST−FIR/ PRM1 / deh...
-
Seite 2: Inhaltsverzeichnis
Produktinformation Signalgeber SG 200 PI − 38.43 Inhaltsverzeichnis Produktbeschreibung ........Leistungsmerkmale . -
Seite 3: Produktbeschreibung

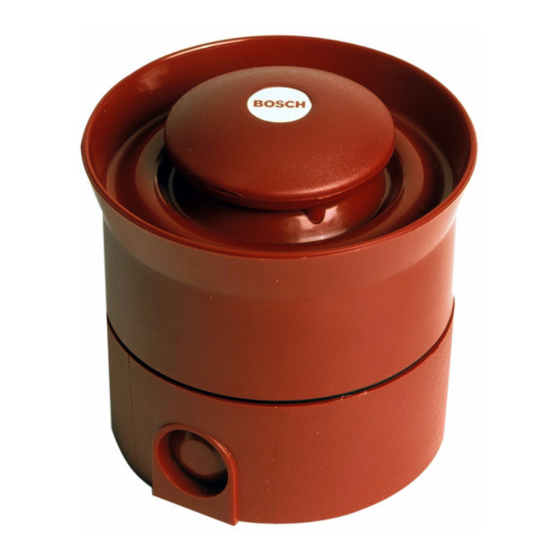

Produktinformation Signalgeber SG 200 PI − 38.43 Produktbeschreibung Der SG 200 ist ein akustische Signalgeber mit einem elektronischen Tongenerator. Er ist mit 2 Sockelvarianten für Kabelzuführung "auf Putz" (a.P.) und "unter Putz" (u.P.) verfügbar und wurde zur Anschaltung an Brandmeldezentralen konzipiert. Leistungsmerkmale −... -
Seite 4: Planungshinweise
Produktinformation Signalgeber SG 200 PI − 38.43 Planungshinweise D Bei Anschaltung an überwachte Steuerlinien mit Rückmeldung muss der Signalgeber über ein Universelles Anschalterelais UAR betrieben werden. D Bei Anschaltung an überwachte Steuerlinien ohne Rückmeldung ist kein UAR erforderlich. D Bei einer gewählten Tonart wird bei Aktivierung des 2. Eingangs die in der Klammer aufgeführte 2. - Seite 5 Produktinformation Signalgeber SG 200 PI − 38.43 Strom− Lautstärke 1.Ton aufnahme [dB(A)] bei (2.Ton) Signalform Frequenz / Modulation (mA) bei 12 V 24 V 12 V 24 V 500−1200 Hz 12 (21) Langsamer Ruf 0,5 s An−/abschwellend 13 (21) BS 5839 Teil 1 800−1000 Hz bei 50 Hz Fast Sweep (LF) 554 Hz/100 ms...
-
Seite 6: Bestellung
Produktinformation Signalgeber SG 200 PI − 38.43 Bestellung Bezeichnung Sachnummer Produktbild SG 200 rot, 4.998.152.225 a.P. Kabelzuführung SG 200 rot, 4.998.152.227 u.P. Kabelzuführung SG 200 weiß, 4.998.152.223 a.P. Kabelzuführung SG 200 weiß, 4.998.152.224 u.P. Kabelzuführung *LE = Liefereinheit BDL−F.01U.004.049 A5.de/ 24.10.2006 Seite 6 von 12 ST−FIR/ PRM1 / deh... -
Seite 7: Geräteaufbau
Produktinformation Signalgeber SG 200 PI − 38.43 Geräteaufbau Der Signalgeber SG 200 besteht aus Signalgeberteil und Montagesockel. Das Signalgeberteil enthält die komplette Elektronik, den Klemmenblock, die DIP− Schalter und den Potentiometer zur Lauutstärkeregelung. Der Montagesockel der a.P.−Version verfügt über eine Bohrung mit ∅ 21 mm für eine PG13,5−V erschraubung sowie auf der gegenüberliegenden Seite eine zweite, vorberei- tete Öffnung zum Herausbrechen. -
Seite 8: Montage
Produktinformation Signalgeber SG 200 PI − 38.43 Montage Das Signalgeberteil wird durch einen Bajonettverschluss mit dem Sockel verbunden. Am a.P.−Montagesockel müssen Sie die vorgestanzten Öffnungen für die Befestigungs- schrauben und für eine zweite PG13,5−Verschraubung herausbrechen bzw. bohren. Zwischen a.P.−Montagesockel u. Signalgeberteil muß der Dichtring eingesetzt werden. Der u.P.−Montagesockel kann ohne Vorbereitung sofort montiert werden. -
Seite 9: Hinweise Zu Wartung Und Service
Hausmüll, sondern müssen entsprechend den je- weils gültigen Vorschriften und Richtlinien (in Europa z.B. WEEE) entsorgt werden. Weiterführende Dokumentation Unter http://www.boschbest.de steht im Extranet von Bosch Sicher- heitssysteme GmbH die aktuelle Produktinformation sowie die dem Gerät beigefügte Installationsanleitung als PDF−Datei zum Herunterladen zur Verfügung. -
Seite 10: Technische Daten
Produktinformation Signalgeber SG 200 PI − 38.43 Technische Daten Betriebsspannung 10 V DC . . . 28 V DC Stromaufnahme (abhängig von der Tonart) − Einschaltstrom 30 mA, max. 2 ms − bei 12V 4 mA . . . 14 mA −... - Seite 11 ________________________________________________________________________________ ________________________________________________________________________________ ________________________________________________________________________________ ________________________________________________________________________________ ________________________________________________________________________________ ________________________________________________________________________________ ________________________________________________________________________________ ________________________________________________________________________________ ________________________________________________________________________________ ________________________________________________________________________________ ________________________________________________________________________________ ________________________________________________________________________________ ________________________________________________________________________________ ________________________________________________________________________________ ________________________________________________________________________________ ________________________________________________________________________________ ________________________________________________________________________________ BDL−F.01U.004.049 A5.de/ 24.10.2006 ST−FIR/ PRM1 / deh Seite 11 von 12...
