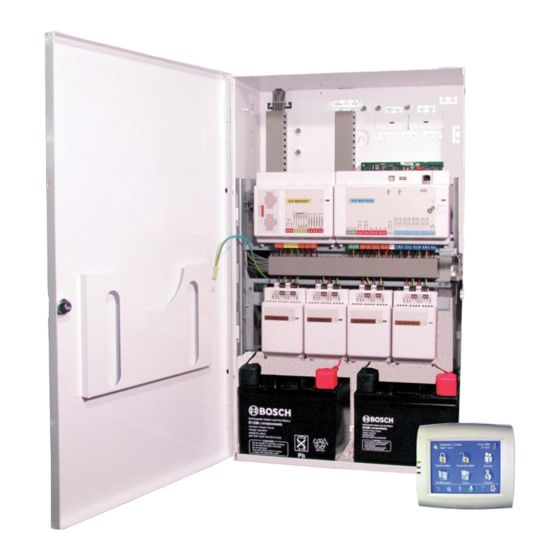

Bosch ICP-MAP5000 Systemreferenzhandbuch
  1. Anleitungen
  2. Marken
  3. Bosch Anleitungen
  4. Sicherheitstechnik
  5. ICP-MAP5000
  6. Systemreferenzhandbuch

Bosch ICP-MAP5000 Systemreferenzhandbuch

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

MAP
ICP-MAP5000
de
Systemreferenzhandbuch

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Bosch ICP-MAP5000

Inhaltszusammenfassung für Bosch ICP-MAP5000

  • Seite 1 ICP-MAP5000 Systemreferenzhandbuch...

  • Seite 3: Inhaltsverzeichnis

    Einbau des Gehäuse-Schlosssatzes ICP-MAP0060 Montage des Bedienteiles Bedien- und Anzeigetableau 3.9.1 Montage 3.9.2 Anschaltung 3.9.3 Parametrierhinweise für ISP-EMIL 120 3.10 Herstellung der endgültigen Stromleitungsverbindungen 3.11 Nutzung der IP-Schnittstelle Inbetriebnahme und Parametrierung Inbetriebnahme Bosch Security Systems, Inc. Systemreferenzhandbuch F01U076193 | 09 | 2012.07...
  • Seite 4 | Inhaltsverzeichnis Parametrierung Hilfe zum Parametrierprogramm VdS-Parametrierhinweise Melderarten und Melderauswertung Gehäuseoptionen Batteriegehäuse ICP-MAP0115 Rackmontage-Option für Erweiterungsgehäuse ICP-MAP0120 Wartung und Service Allgemeines Errichtertaste F01U076193 | 09 | 2012.07 Systemreferenzhandbuch Bosch Security Systems, Inc.

  • Seite 5: Einführung

    Da es sich bei der Zentrale um ein dauerhaft verbundenes Gerät handelt, muss in der Gebäude-Installation eine leicht zugängliche Trennvorrichtung vorgesehen werden. WARNUNG! Nach dem Auslösen der Schutzvorrichtung steht die Ausrüstung weiterhin unter Spannung, wenn sie am 230 V-Netz angeschlossen ist. Bosch Security Systems, Inc. Systemreferenzhandbuch F01U076193 | 09 | 2012.07...

  • Seite 6: Technische Daten

    DR2020-Drucker: 1, bei VdS-Anlagen nur für Servicezwecke Ethernet-Schnittstelle: 1, RJ 45 Anschluss Anschaltung Managementsystem BIS über Ethernet-Schnittstelle und Bosch MAP OPC-Server - bei VdS- Anlagen nur rückwirkungsfreie Anschaltung als Informationsanlage über exklusiven Übertragungsweg Anzahl der Bereiche Bereiche: Max. 500 - Bei VdS-Anlagen gilt: Beschränkung auf zwei Bereiche bei Anschaltung der MAP-Bedienteile (IUI-MAP0001) über den...

  • Seite 7: Umgebungsdaten

    EN60950-1; EN50130-4; EN50131-1; VdS 2110 Gebrauch: Für den Einsatz in Gebäuden bestimmt. Systemplanung Das Zentralengehäuse ICP-MAP0110 ist auch das Hauptsystemgehäuse. Dieses Gehäuse nimmt die folgenden Komponenten auf: – Zentralenmodul ICP-MAP5000 5000 – DE-Modul ICP-MAP0007 – LSN-Gateway ICP-MAP0010 – Übertragungsgerät AT 2000 –...

  • Seite 8: Systemüberblick

    Bild 1.1 Systemeinbau im Zentralengehäuse ICP-MAP0110 (geschlossener MAP-Schwenkrahmen) Bild 1.2 Systemeinbau im Zentralengehäuse ICP-MAP0110 (offener MAP-Schwenkrahmen) Einen Überblick über das im Erweiterungsgehäuse ICP-MAP0120 installierte System finden Sie in Abbildung 1.3. F01U076193 | 09 | 2012.07 Systemreferenzhandbuch Bosch Security Systems, Inc.
  • Seite 9 Einführung | de Bild 1.3 Systemeinbau im Erweiterungsgehäuse ICP-MAP0120 Einen Überblick über jedes Gehäuse finden Sie in Bild 1.4. Bosch Security Systems, Inc. Systemreferenzhandbuch F01U076193 | 09 | 2012.07...
  • Seite 10 Befestigungsposition für 230 V-Klemmenblock ICP-MAP0065 Erdungspunkte Flansch für Netzteil IPP-MAP0005 Anschlusspunkte für Schirmung Vorgeprägte Durchführung für 230 V-Leitung (für den Fall, dass die 230 V-Leitung von der Gehäuserückseite aus zugeführt wird) F01U076193 | 09 | 2012.07 Systemreferenzhandbuch Bosch Security Systems, Inc.

  • Seite 11: Einbau

    Montage eines Erweiterungsgehäuses ICP-MAP0120. – Zum Minimierung des Batterieverbrauchs sollte das Gehäuse an Orten eingebaut werden, an denen normale Zimmertemperatur herrscht. – Verwenden Sie die ICP-MAP0110-Befestigungsschablone (F.01U.076.204) oder die ICP- MAP0120-Installationsschablone (F.01U.076.205). Bosch Security Systems, Inc. Systemreferenzhandbuch F01U076193 | 09 | 2012.07...

  • Seite 12: Ausbrechen Der Gehäusevorprägungen

    Vorprägung für Abreißkontakt (erforderlich nach EN50131 Grad 3) Vorprägung für TAE-Dose Vorprägungen für Kabeleinführung Vorprägung für Einführung der 230 V-Leitung (für den Fall, dass die 230 V-Leitung von der Gehäuserückseite aus zugeführt wird) Seitenwandvorprägungen für Kabeleinführung F01U076193 | 09 | 2012.07 Systemreferenzhandbuch Bosch Security Systems, Inc.

  • Seite 13: Einbau Der Sabotagekontaktschiene

    Nehmen Sie den Sabotagekontakt aus seiner Verpackung heraus. Befestigen Sie die Schiene mit den im Lieferumfang enthaltenen Befestigungsteilen an der Gehäuseinnenwand. Montieren Sie den Sabotagekontakt jetzt noch nicht. Bild 2.2 Befestigung der Sabotagekontaktschiene Bosch Security Systems, Inc. Systemreferenzhandbuch F01U076193 | 09 | 2012.07...

  • Seite 14: Montage Des Gehäuses

    Lieferumfang inbegriffen) an der vorgesehenen Fläche. Siehe Bild 2.4, Seite 16. Stellen Sie sicher, dass alle Schrauben fest angezogen sind und dass das Gehäuse sicher an der jeweiligen Montagefläche befestigt ist. F01U076193 | 09 | 2012.07 Systemreferenzhandbuch Bosch Security Systems, Inc.
  • Seite 15 Einbau | de Bild 2.3 Einsetzen des Abreißmelderstopfens Bosch Security Systems, Inc. Systemreferenzhandbuch F01U076193 | 09 | 2012.07...
  • Seite 16 | Einbau Bild 2.4 Montage des Gehäuses Element Beschreibung Montageloch Loch für Schraube zur Befestigung des Abreißmelderstopfens F01U076193 | 09 | 2012.07 Systemreferenzhandbuch Bosch Security Systems, Inc.

  • Seite 17: Überprüfen Der Netzverbindung

    Richten Sie die Aussparung auf der rechten Seite des Netzteils aus. Befestigen Sie das Netzteil mit den im Lieferumfang enthaltenen Befestigungsteilen in der folgenden Reihenfolge an der Gehäuserückwand: – Äußere Zahnscheibe – Unterlegscheibe – Sechskantmutter Bosch Security Systems, Inc. Systemreferenzhandbuch F01U076193 | 09 | 2012.07...
  • Seite 18 | Einbau ICP-MAP0110 IPP-MAP0005 Bild 2.5 Einbau des Netzteils Die genaue Position der Nennwertangaben des Netzteils finden Sie unter Bild 2.6. Siehe Abschnitt 1.4 Technische Daten, Seite 6 für Leistungsspezifikationen. F01U076193 | 09 | 2012.07 Systemreferenzhandbuch Bosch Security Systems, Inc.
  • Seite 19 Befestigen Sie den 230 V-Klemmenblock mit den im Lieferumfang enthaltenen Schrauben an der Gehäuserückwand. Schließen Sie die mit dem 230 V-Klemmenblock verbundene Klemmenleiste am Netzteil Verbinden Sie den Masseleiter mit der Gehäuserückwand. Bosch Security Systems, Inc. Systemreferenzhandbuch F01U076193 | 09 | 2012.07...
  • Seite 20 Masseleiter mit dem Wechselstrom-Anschlusspunkt verbunden ist (siehe Bild 2.7). Der vom 230 V-Klemmenblock abgehende und zum Netzteil führende Masseleiter bewirkt keine Erdung des Gehäuses, sondern lediglich eine Erdung des Netzteils. F01U076193 | 09 | 2012.07 Systemreferenzhandbuch Bosch Security Systems, Inc.

  • Seite 21: Einbau Der Tae-Dose

    Wenn die TAE-Dose nicht an der Wand hinter dem Gehäuse angebracht werden soll, montieren Sie sie nach Wunsch horizontal oder vertikal an der Gehäuserückwand. ICP-MAP0110 Bild 2.8 Einbau der TAE Box Bosch Security Systems, Inc. Systemreferenzhandbuch F01U076193 | 09 | 2012.07...

  • Seite 22: Einbau Der Montageplatte

    Stellen Sie sicher, dass die Halteclips in der unteren Schiene einrasten. Bild 2.10 Einbau der Montageplatte Die Positionen der Module, die auf der Montageplatte angebracht werden, sind Bild 2.11 zu entnehmen. F01U076193 | 09 | 2012.07 Systemreferenzhandbuch Bosch Security Systems, Inc.
  • Seite 23 Bild 2.11 Montageplatte – Überblick Element Beschreibung Montagepositionen der 12-V-Wandler ICP-MAP0017 (max. 2) Position der Sicherungsplatte (SIV) (max. 1) Schraubenpositionen für das Übertragungsgerät AT 2000 (max. 1) Schraubenposition für die Erdung des AT 2000 Bosch Security Systems, Inc. Systemreferenzhandbuch F01U076193 | 09 | 2012.07...

  • Seite 24: Einbau Des 12-V-Wandlers

    Befestigen Sie den 12-V-Wandler auf der Montageplatte (Schraube nicht im Lieferumfang inbegriffen). Führen Sie die Verdrahtung an der Klemmenleiste durch. Lassen Sie die Leiter zunächst lose vom anderen Ende herunterhängen, ohne sie anzuschließen. Bild 2.12 Einbau des 12-V-Wandlers F01U076193 | 09 | 2012.07 Systemreferenzhandbuch Bosch Security Systems, Inc.

  • Seite 25: Einbau Der Sicherungsplatte (Siv)

    Befestigen Sie die SIV auf der Montageplatte (Schrauben nicht im Lieferumfang inbegriffen). Schließen Sie die Feldverdrahtung an der Klemmenleiste an. Lassen Sie die Leiter zunächst lose vom anderen Ende herunterhängen, ohne sie anzuschließen. Bild 2.13 Einbau der SIV Bosch Security Systems, Inc. Systemreferenzhandbuch F01U076193 | 09 | 2012.07...

  • Seite 26: Einbau Des Übertragungsgeräts At 2000

    Montageplatte hindurch in die obere Montageschiene hinein und ziehen Sie sie fest. HINWEIS! Zur Sicherstellung der ordnungsgemäßen Erdung des Systems müssen Sie die Erdungsschraube durch das AT 2000 und die Montageplatte ICP-MAP0020 hindurch stecken. Bild 2.14 Einbau des Übertragungsgeräts AT 2000 F01U076193 | 09 | 2012.07 Systemreferenzhandbuch Bosch Security Systems, Inc.
  • Seite 27 2000 28V versehenen Flachkabel-Steckverbinder. Bild 2.15 Verbindungen vom AT 2000 analog zum DE-Modul HINWEIS! Bei Auswahl “Übertragungsgerät” in der Parametrier-Software RPS werden die beiden Störungseingänge automatisch auf “Störung ÜG” und "Negativquittung" konfiguriert. Bosch Security Systems, Inc. Systemreferenzhandbuch F01U076193 | 09 | 2012.07...
  • Seite 28 | Einbau Bild 2.16 Verbindungen vom AT 2000 analog zum 12-V-Wandler ICP-MAP0017 F01U076193 | 09 | 2012.07 Systemreferenzhandbuch Bosch Security Systems, Inc.
  • Seite 29 Einbau | de Bild 2.17 Verbindungen vom AT 2000 ISDN zum DE-Modul Bosch Security Systems, Inc. Systemreferenzhandbuch F01U076193 | 09 | 2012.07...

  • Seite 30: Einbau Des Map-Schwenkrahmens

    Bauen Sie den MAP-Schwenkrahmen ICP-MAP0025 im Gehäuse ein. ICP-MAP0110 ICP-MAP0025 Bild 2.18 Einbau des MAP-Schwenkrahmens Aufsetzen von Modulen auf den MAP-Schwenkrahmen: Richten Sie jedes Modul gemäß Bild 2.19 aus und bauen Sie es ein. F01U076193 | 09 | 2012.07 Systemreferenzhandbuch Bosch Security Systems, Inc.
  • Seite 31 Einbau | de Bild 2.19 MAP-Schwenkrahmen – Überblick Schieben Sie das Modul auf den MAP-Schwenkrahmen. Stellen Sie sicher, dass die Halteclips in den beiden rechteckigen Öffnungen auf der unteren Schiene einrasten. Bosch Security Systems, Inc. Systemreferenzhandbuch F01U076193 | 09 | 2012.07...

  • Seite 32: Einbau Des Relaismoduls Icp-Com-If

    F01U074767) mit dem MAP-Schwenkrahmen. Bild 2.21 Verbinden des Erdungskabels mit dem MAP-Schwenkrahmen 2.12 Einbau des Relaismoduls ICP-COM-IF Die Montage des ICP-COM-IF Modul kann auf dem Schwenkrahmen oder den Montageschienen des MAP Zentralengehäuses erfolgen. F01U076193 | 09 | 2012.07 Systemreferenzhandbuch Bosch Security Systems, Inc.
  • Seite 33 Hängen Sie das Trägerblech des ICP-COM-IF Modul in die vorhandenen Lochraster des Schwenkrahmens oder der Montageschienen ein. Fixieren Sie das Trägerblech mit beiliegender Schraube in die untere Schiene. Bild 2.22 Einbau des Relaismodule ICP-COM-IF Bosch Security Systems, Inc. Systemreferenzhandbuch F01U076193 | 09 | 2012.07...

  • Seite 34: Kabelverbindungen

    Das Zentralenmodul ist immer das erste Gerät des Datenbusses. Auf jedem Datenbus ist der 120 Ohm Terminierungswiderstand ist bereits eingebaut. Am letzten Gerät auf jedem Datenbus muss ein 120 Ohm Terminierungswiderstand angeschlossen werden. F01U076193 | 09 | 2012.07 Systemreferenzhandbuch Bosch Security Systems, Inc.
  • Seite 35 Kabelverbindungen | de Bild 3.1 Datenbusverbindungen der Systemmodule auf dem internen BDB Bosch Security Systems, Inc. Systemreferenzhandbuch F01U076193 | 09 | 2012.07...

  • Seite 36: Interner/Externer Datenbus

    3.1.1 Interner/Externer Datenbus Das MAP 5000 System enthält zwei Datenbusse (BDB), die zum Anschluss der Systemmodule an das Zentralenmodul ICP-MAP5000 dienen. Der Interne BDB darf maximal 3m lang sein und dient zur Verbindung der Zentralenmodule im Zentralengehäuse (Bild 3.1). Der externe BDB darf vom Zentralenmodul aus maximal 1000 m lang sein und dient zur Anschaltung der Systemmodule im abgesetzten Betrieb.

  • Seite 37: Topologie Des Externen Datenbusses

    (Netzgeräteanwendung) kann die Energieversorgung weit abgesetzter Bedienteile sichergestellt werden. VdS-Parametrierhinweis: Einem Bedienteil darf nur ein Bereich, ggf. mit übergreifend abhängigen Teilbereichen zugeordnet werden. Ausnahme: Dem Bedienteil des Zentralenbereiches dürfen auch voneinander unabhängige Bereiche zugeordnet werden. Bosch Security Systems, Inc. Systemreferenzhandbuch F01U076193 | 09 | 2012.07...
  • Seite 38 | Kabelverbindungen Bild 3.4 Datenbusverbindung des Bedienteils auf dem externen BDB F01U076193 | 09 | 2012.07 Systemreferenzhandbuch Bosch Security Systems, Inc.

  • Seite 39: Anschließen Des Netzteils

    F01U074759) an und befestigen Sie den Temperaturfühler im Gehäuse. Siehe Bild 3.5 und Bild 3.6. Verbinden Sie den 230 V-Klemmenblock mit 5 Positionen mit dem Netzteil. Verbinden Sie das Netzteil mit dem im Lieferumfang enthaltenen vierpoligen Anschlusskabel (Best.-Nr. F01U074769) mit dem Zentralenmodul ICP-MAP5000. Bild 3.5 Erforderliche Netzteilverbindungen Anschluss Beschreibung...
  • Seite 40 | Kabelverbindungen Bild 3.6 Montage des Temperaturfühlers F01U076193 | 09 | 2012.07 Systemreferenzhandbuch Bosch Security Systems, Inc.

  • Seite 41: Herstellung Der Lsn-Gateway-Verbindungen

    Durchgängige Verdrahtung durch die LSN-Elemente Weitere abgeschirmte Verbindungen an anderen Stellen sind nicht zulässig. Bei einer Ringverdrahtung muss der Beidraht an beiden Ringenden angeschlossen werden. LSN Melder LSN Melder Bild 3.7 LSN-Gateway-Ringkonfiguration Bosch Security Systems, Inc. Systemreferenzhandbuch F01U076193 | 09 | 2012.07...
  • Seite 42 | Kabelverbindungen Bild 3.8 LSN-Gateway-Stichkonfiguration F01U076193 | 09 | 2012.07 Systemreferenzhandbuch Bosch Security Systems, Inc.

  • Seite 43: Herstellung Optionaler Verbindungen

    Bei Verwendung eines Druckers DR2020 verbinden Sie das DE-Modul ICP-MAP0007 mit dem DR2020. Schließen Sie die überwachten Sirenen und optischen Signalgeber an den Ausgängen des DE-Moduls an. Siehe Bild 3.10. Bosch Security Systems, Inc. Systemreferenzhandbuch F01U076193 | 09 | 2012.07...
  • Seite 44 | Kabelverbindungen Bild 3.10 Verbindungen am DE-Modul ICP-MAP0007 F01U076193 | 09 | 2012.07 Systemreferenzhandbuch Bosch Security Systems, Inc.

  • Seite 45: Einbau Und Verbindung Des Sabotagekontakts

    Position des Sabotagekontaktes. Der Sabotagekontakt muss auf sichere Funktion überprüft werden. Bild 3.11 Sabotagekontakt-Erweiterungsteil Schieben Sie den Sabotagekontakt auf der Schiene. Bild 3.12 Befestigung des Sabotagekontakts auf der Schiene Bosch Security Systems, Inc. Systemreferenzhandbuch F01U076193 | 09 | 2012.07...
  • Seite 46 HINWEIS! Wenn die Gehäusetür geöffnet wird, erzeugt der Sabotagekontakt eine Sabotagemeldung. Um eine lokale Verbindung zwischen RPS und der Zentrale ICP-MAP5000 zu ermöglichen, schließen Sie den Sabotagekontakt an der Zentrale und nicht am Netzteil an. Die Zentrale ICP- MAP5000 lässt Systemparameteränderungen über RPS nur zu, wenn der Zentralen- Sabotagekontakteingang offen ist.

  • Seite 47: Einbau Des Gehäuse-Schlosssatzes Icp-Map0060

    Befestigen Sie den Schlosssatz mit der Mutter. Bild 3.15 Einbau des Gehäuse-Schlosssatzes Verbinden Sie das lange Erdungskabel (Bestell-Nr. F01U074762) mit der Gehäusetür. Bild 3.16 Verbinden des Erdungskabels mit der Gehäusetür Bosch Security Systems, Inc. Systemreferenzhandbuch F01U076193 | 09 | 2012.07...

  • Seite 48: Montage Des Bedienteiles

    150 bis 160 cm über dem Boden. 3.9.2 Anschaltung Die LSN-Anschlüsse des ISP-EMIL 120 Expansionsmoduls sind gemäß der Installationsanleitung des Kopplers vorzunehmen.Die Verdrahtung des Bedien- und Anzeigetableaus mit dem Koppler ISP-EMIL 120 ist folgendermaßen durchzuführen: F01U076193 | 09 | 2012.07 Systemreferenzhandbuch Bosch Security Systems, Inc.
  • Seite 49 Bild 3.18 Anschaltung LED-Tableau an ISP-EMIL 120 Nach Abschluss der Verdrahtung müssen die Endwiderstände im Koppler (2 Stück) und im Bedientableau (1 Stück) montiert werden (im Lieferumfang des Kopplers enthalten). Bosch Security Systems, Inc. Systemreferenzhandbuch F01U076193 | 09 | 2012.07...

  • Seite 50: Parametrierhinweise Für Isp-Emil 120

    Störzustände vorliegen. WARNUNG! Stellen Sie sicher, dass die Netzstrom-LED-Anzeige am Netzteil stetig leuchtet, bevor Sie den Batteriepol mit dem Netzteil verbinden. WARNUNG! Entfernen Sie das Staubschutzetikett oben auf dem Netzteil. F01U076193 | 09 | 2012.07 Systemreferenzhandbuch Bosch Security Systems, Inc.

  • Seite 51: Nutzung Der Ip-Schnittstelle

    Einstellung in RPS for MAP: Im Menü MAP5000 Zentrale -> Einrichtung BIS: BIS als Informationsanlage auswählen HINWEIS! Die Übertragung zwischen der MAP 5000 zum angeschalteten PC-System erfolgt immer über eine sichere, authentifizierte und verschlüsselte Verbindung. Bosch Security Systems, Inc. Systemreferenzhandbuch F01U076193 | 09 | 2012.07...

  • Seite 52: Inbetriebnahme Und Parametrierung

    Bild 4.1 Parametrierung Die Erstellung der Parametrierung erfolgt mit dem Programm RPS for MAP. Hierfür ist ein PC oder Laptop mit Windows XP SP3, Windows VISTA oder Windows 7 erforderlich. Ein F01U076193 | 09 | 2012.07 Systemreferenzhandbuch Bosch Security Systems, Inc.

  • Seite 53: Hilfe Zum Parametrierprogramm

    überprüft. Festgestellte Fehler werden dann im Fenster Fehlerliste im Klartext angezeigt. Fertigstellung der Installation Nach Abschluss aller Arbeiten muss die Gehäusetür verschlossen werden. Bei VdS- Anlagen muss die Türe zusätzlich auf der Schlossseite mit zwei Blechschrauben (3,5mm x Bosch Security Systems, Inc. Systemreferenzhandbuch F01U076193 | 09 | 2012.07...

  • Seite 54: Melderarten Und Melderauswertung

    | Inbetriebnahme und Parametrierung 10mm) des Beipacks verschraubt werden, um eine ausreichende mechanische Festigkeit zu gewährleisten. Anschließend muss die Klebeplombe auf dem Schloss angebracht werden. Melderarten und Melderauswertung Folgende Melderarten für Eingänge an ICP-MAP5000 und LSN-Kopplern sind einstellbar. Melderart Auswerung bei... Beeinflussung Scharfschalte-...

  • Seite 55: Gehäuseoptionen

    Verbinden Sie das Batteriegehäuse ICP-MAP0115 mit dem Gehäuse ICP-MAP0110, um bei einem besonders hohen Leistungsbedarf zusätzliche Leistung bereitzustellen. ICP-MAP0110 IPP-MAP0005 ICP-MAP0065 P/N: F01U124597 ICP-MAP0115 P/N: F01U124597 ICP-MAP0050 BAT1 ICP-MAP0065 BAT2 IPP-MAP0005 Bild 5.1 Verbindungen am Batteriegehäuse ICP-MAP0115 Bosch Security Systems, Inc. Systemreferenzhandbuch F01U076193 | 09 | 2012.07...

  • Seite 56: Rackmontage-Option Für Erweiterungsgehäuse Icp-Map0120

    Rackmontage-Option für Erweiterungsgehäuse ICP-MAP0120 Um das Erweiterungsgehäuse ICP-MAP0120 in einem 19-Zoll-Rack einzubauen, verbinden Sie die Rackmontagehalterungen mit dem Erweiterungsgehäuse ICP-MAP0120 (siehe Bild 5.2). Bild 5.2 Befestigung der Rackmontagehalterungen am Erweiterungsgehäuse ICP-MAP0120 F01U076193 | 09 | 2012.07 Systemreferenzhandbuch Bosch Security Systems, Inc.

  • Seite 57: Wartung Und Service

    Arbeiten die Bestimmungen der DIN VDE 0833. HINWEIS! Lassen Sie regelmäßig Wartungs- und Inspektionsarbeiten von geschultem Fachpersonal durchführen. Bosch Sicherheitssysteme Gmbh empfiehlt mindestens 1* jährlich eine Funktions- und Sichtprüfung. GEFAHR! Stromschlaggefahr bei Berührung stromführender Teile. Zu Ihrer Sicherheit sollten Sie bei...
  • Seite 58 Erweiterter Failsafe-Modus erzwingen: Parametrierung, Zentralenfirmware und Hintergrundspeicher werden gelöscht, Netzwerkeinstellungen werden rückgesetzt (DHCP, 0.0.0.0). Zuerst die Schritte 1 – 5 durchführen, danach noch einmal die Schritte 2 – 6 durchführen. F01U076193 | 09 | 2012.07 Systemreferenzhandbuch Bosch Security Systems, Inc.
