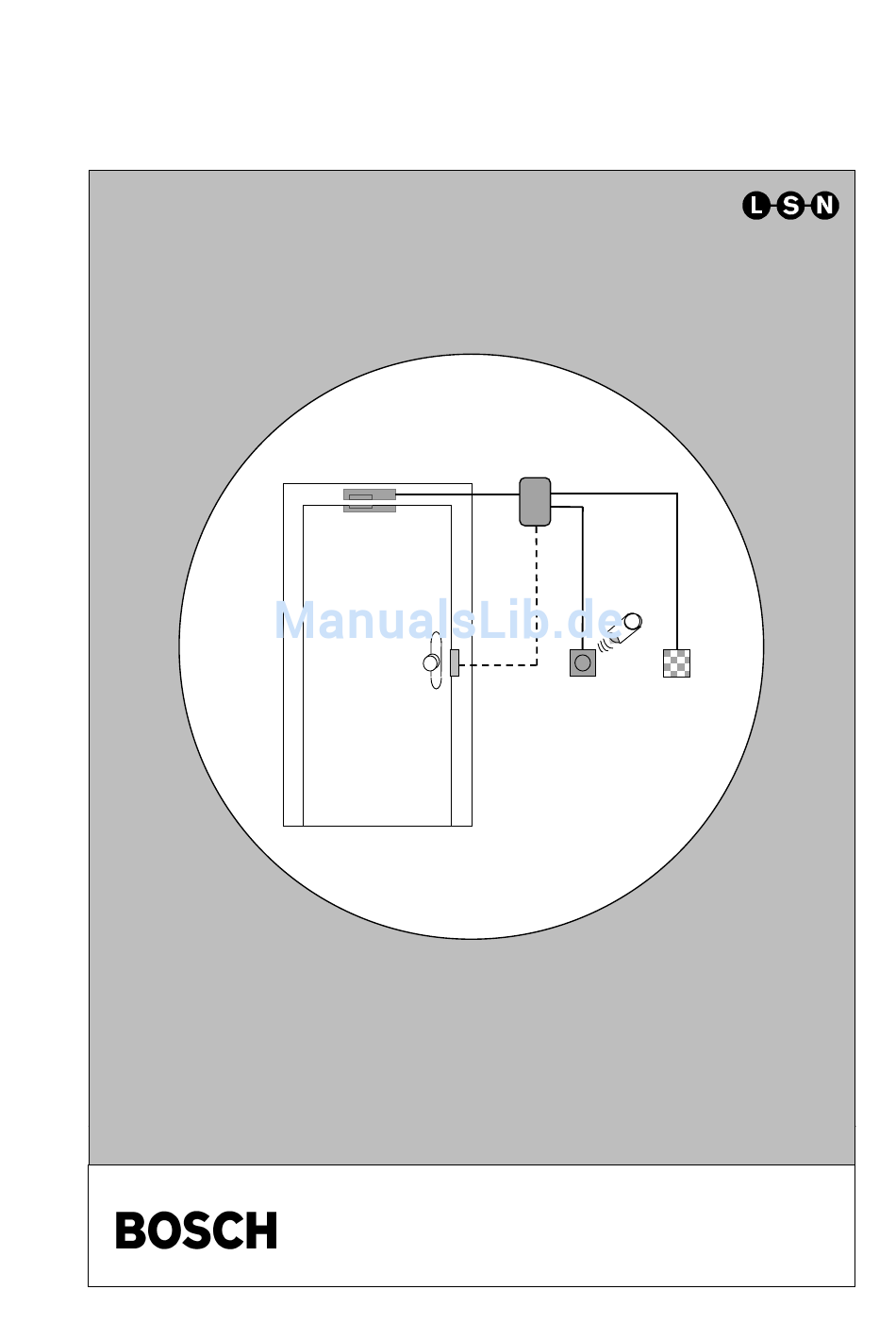

- Seite 1 INSTALLATIONSHANDBUCH SmartKey Schalteinrichtung SE 210 LSN Auswerteeinheit SE 210 LSN Sperrelement SPE SmartKey Schlüssel Schließ- Eingabe- Code- blech- einheit tastatur kontakt 610-4.998.115.268 A1 Juli 2002...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Kapitel Seite Systembeschreibung Systemübersicht mit Funktionsvarianten............3 Beschreibung der Anschlüsse der Auswerteeinheit ........... 6 Montageanleitung Montage Systemkomponenten ................8 Montage Magnetkontakt und Schließblechkontakt..........9 Anschaltung Zentrale und optionalen Komponenten ........10 Anschaltung SmartKey Codetastatur mit integrierter Eingabeeinheit....11 Anschaltung abschließbare Codetastatur ............12 Anschaltung Betrieb ohne Sperrelement SPE .......... -
Seite 3: Systembeschreibung
Systembeschreibung Systemübersicht mit Funktionsvarianten Die SmartKey Schalteinrichtung SE 210 LSN ist eine Systemlösung zum Scharfschalten von Ein- bruchmeldeanlagen. Dabei können die einzelnen Komponenten des Systems abhängig von den geforderten Einsatzbedingungen individuell zusammengestellt werden. Betriebsarten mit oder oh- ne Sperrelement SPE sind möglich. Bedienberechtigungen zum Scharf-/Unscharfschalten usw. werden bei der Parametrierung der Zentrale festgelegt. - Seite 4 Systembeschreibung Systemübersicht mit Funktionsvarianten SmartKey Codetastatur mit integrierter Eingabeeinheit Die SmartKey Codetastatur mit integrierter Eingabeeinheit erfüllt die Funktion der Eingabeeinheit + der SmartKey Codetastatur in einem Gerät. Die Inbetriebnahme und Bedienung erfolgt wie bei einer Einga- beeinheit + einer Codetastatur. Die Hinweise zur Inbetriebnahme und Bedienung finden Sie bei dem entsprechendem Gerät, Ein- gabeeinheit bzw.
- Seite 5 Systembeschreibung Systemübersicht mit Funktionsvarianten SmartKey Schlüssel Es gibt 2 Arten von SmartKey Schlüsseln • Schlüssel mit Sicherungskarte • Standardschlüssel (ohne Sicherungskarte) Schlüssel mit Sicherungskarte: Das System funktioniert wie eine Schließanlage. Der Schlüsselsatz besteht aus einer numme- rierten Anzahl gültiger Schlüssel und einer Sicherungskarte. Die Auswerteeinheit wird über die Sicherungskarte mit initialisiert und akzeptiert nur die Schlüssel des Schlüsselsatzes.
-
Seite 6: Beschreibung Der Anschlüsse Der Auswerteeinheit
Systembeschreibung Beschreibung der Anschlüsse der Auswerteeinheit Die Anschlüsse der Auswerteeinheit haben unterschiedliche Funktionen. Es gibt Ein- und Ausgänge sowie Verteilerstützpunkte. Für den Umfang der Grundfunktionen müs- sen die Ein- und Ausgänge nach einem bestimmten Schema belegt werden. Auswerteeinheit Je nach Auswerteeinheit ist A bis D mit einem SMD-Widerstand bestückt. - Seite 7 Systembeschreibung Beschreibung der Anschlüsse der Auswerteeinheit Anschluß Bezeichnung Funktion Beschreibung Eingang Spannungsversorgung 9,6 - 30V Eingang Spannungsversorgung 0V aLSN1 Eingang LSN ankommend bLSN1 Eingang LSN ankommend Ausgang Spannungsversorgung 9,6 - 30V Ausgang Spannungsversorgung 0V aLSN2 Ausgang LSN gehend bLSN2 Ausgang LSN gehend Erde Verteiler...
-
Seite 8: Montageanleitung
Montageanleitung Montage Systemkomponenten Beachten Sie bei der Montage folgendes: • Verwenden Sie nur geschirmte Kabel. • Beim Umgang mit den Leiterplatten sind die üblichen Vorsichtsmaßnahmen für C-MOS-Technik einzuhalten. Dies gilt auch für Lötarbeiten. Tragen Sie bei Arbeiten an der Zentrale ein Erdungsarmband. Montage der Auswerteeinheit •... -
Seite 9: Montage Magnetkontakt Und Schließblechkontakt
Montageanleitung Montage des Sperrelements SPE • Montieren Sie das Sperrelement SPE unter Verwendung des passenden Bausatzes gemäß Montagehinweis im Beipack. Sichern Sie die Tür gegen Zuschlagen. Der Bolzen des Sperrelements SPE könnte andernfalls während der Inbetriebnahme durch eine zuschlagende Tür beschädigt werden. -
Seite 10: Anschaltung Zentrale Und Optionalen Komponenten
Montageanleitung Anschaltung Zentrale und optionalen Komponenten 1. Schließen Sie die Auswerteeinheit an die Zentrale an. Stellen Sie sicher, daß die Zentrale spannungslos ist, bevor Sie mit dem Anschluß der Auswerteeinheit an die Zentrale beginnen. 2. Schließen Sie die optionalen Komponenten gemäß der Anschaltung an. Auswerteeinheit Je nach Auswerteeinheit ist A bis D mit einem SMD-Widerstand bestückt. -
Seite 11: Anschaltung Smartkey Codetastatur Mit Integrierter Eingabeeinheit
Montageanleitung Anschaltung SmartKey Codetastatur mit integrierter Eingabe- einheit Die Anschaltung für alle übrigen Komponenten siehe "Anschaltung Zentrale und optio- nalen Komponenten". 57 56 55 54 PL2 53 1 +U frei frei frei frei 0V 52 2 0V PL1 51 aLSN1 3 aLSN1 0V 50 Œ... -
Seite 12: Anschaltung Abschließbare Codetastatur
Montageanleitung Anschaltung abschließbare Codetastatur Die Anschaltung für alle übrigen Komponenten siehe "Anschaltung Zentrale und optio- nalen Komponenten". 57 56 55 54 PL2 53 1 +U 0V 52 2 0V PL1 51 aLSN1 3 aLSN1 0V 50 Œ EG 12K1 bLSN1 4 bLSN1 bereits eingebaut frei 59... -
Seite 13: Anschaltung Betrieb Ohne Sperrelement Spe
Montageanleitung Anschaltung Betrieb ohne Sperrelement SPE Die Einstellung der Betriebsart ohne Sperrelement SPE wird mit folgender Beschaltung an der Auswerteeinheit vorgenommen. Die Eingänge HALL1 und HALL2 sind mit 0V zu verbinden. 57 56 55 54 PL2 53 1 +U frei frei frei frei 0V 52 2 0V... -
Seite 14: Funktionstest Sperrelement Spe Und Eingabeeinheit
Montageanleitung Funktionstest Sperrelement SPE und Eingabeeinheit Einschalten der Versorgungsspannung • Vergewissern Sie sich vor dem Einschalten der Versorgungsspannung, daß in der Auswerteeinheit Brücke BR1 gesteckt ist. • Schalten Sie die Spannung ein. Die gelbe LED der Auswerteeinheit zeigt den Zustand des Systems wie folgt an: gelbe LED Zustand erforderliche Maßnahme... -
Seite 15: Einlesen Der Schlüssel Und Parametrierung Des Systems
Montageanleitung Einlesen der Schlüssel und Parametrierung des Systems Führen Sie je nach “Schlüsselart“ und “Einlesungsart der Schlüssel“ einen der folgen- den 4 Arbeitsschritte durch. Das Einlesen der Schlüssel wie unter 2. oder 4. beschrie- ben sollte nur in Ausnahmefällen zur Anwendung kommen. Die Beschreibung finden Sie auf den nächsten Seiten. -
Seite 16: Schlüssel Mit Sicherungskarte, Einlesen Der Schlüssel Über Die Parametrierung
Montageanleitung 1. Schlüssel mit Sicherungskarte, Einlesen der Schlüssel über die Parametrierung Die Parametrierung der SE 210 LSN sowie das Einlesen der Schlüssel- Identifikationsnummer erfolgt mit dem entsprechenden Parametrierprogramm (z.B. WinPara bzw. NzPara). Hierbei wird die 8-stellige Identifikationsnummer des Schlüssels eingetragen. Wählen Sie im Parametrierprogramm, daß das Einlesen der Schlüssel über die Parametrierung erfolgen soll (bei NzPara wählen Sie bei SE 210 den Parameter “integriert“). -
Seite 17: Schlüssel Mit Sicherungskarte, Einlesen Der Schlüssel Über Die Eingabeeinheit
Montageanleitung 2. Schlüssel mit Sicherungskarte, Einlesen der Schlüssel über die Eingabeeinheit Erfolgt das Einlesen der 8-stelligen Identifikationsnummer der Schlüssel nicht über die Parametrierung, so kann das Einlesen der Schlüssel (max. 16) auch direkt an der Eingabeeinheit erfolgen. Wählen Sie im Parametrierprogramm (z.B. mit WinPa- ra bzw. -
Seite 18: Standardschlüssel (Ohne Sicherungskarte), Einlesen Der Standardschlüssel Über Die Parametrierung
Montageanleitung 3. Standardschlüssel (ohne Sicherungskarte), Einlesen der Standardschlüssel über die Parametrierung Die Parametrierung der SE 210 LSN sowie das Einlesen der Schlüssel- Identifikationsnummer erfolgt mit dem entsprechenden Parametrierprogramm (z.B. WinPara bzw. NzPara). Hierbei wird die 8-stellige Identifikationsnummer des Schlüssels eingetragen. Wählen Sie im Parametrierprogramm, daß das Einlesen der Schlüssel über die Parametrierung erfolgen soll (bei NzPara wählen Sie bei SE 210 den Parameter “integriert“). -
Seite 19: Standardschlüssel (Ohne Sicherungskarte), Einlesen Der Standardschlüssel Über Die Eingabeeinheit
Montageanleitung 4. Standardschlüssel (ohne Sicherungskarte), Einlesen der Standardschlüssel über die Eingabeeinheit Erfolgt das Einlesen der 8-stelligen Identifikationsnummer der Schlüssel nicht über die Parametrierung, so kann das Einlesen der Schlüssel (max. 16) auch direkt an der Eingabeeinheit erfolgen. Wählen Sie im Parametrierprogramm (z.B. mit WinPa- ra bzw. -
Seite 20: Inbetriebnahme Smartkey Codetastatur (Oder Benutzercode Ändern)
Montageanleitung Inbetriebnahme SmartKey Codetastatur ( oder Benutzercode ändern) Allgemeines: Die Codetastatur in Verbindung mit der Eingabeeinheit ermöglicht eine Scharf-/Unscharf- schaltung der Einbruchmeldeanlage erst nach Eingabe der richtigen Zahlenkombination an der Codetastatur. Bei der Bedienung zur Scharf-/ Unscharfschaltung wird erst der SmartKey Schlüssel eingesetzt und dann der Benutzercode. - Seite 21 Montageanleitung Inbetriebnahme SmartKey Codetastatur (oder Benutzercode ändern) Bei der Erstinbetriebnahme legen Sie Ihren Benutzer- code fest. Der Benutzercode kann später geändert werden. Beide Bedienvorgänge sind identisch. Mit dieser Taste werden Eingaben bestätigt. Mit dieser Taste wird ein Bedienvorgang abgebr Der Benutzercode bei NZ 300 LSN und SmartKey "integriert" ist ausführ- lich in der Online-Hilfe der NzPara unter "Benutzercodes"...
-
Seite 22: Inbetriebnahme Abschließbare Codetastatur (Oder Benutzercode Ändern)
Montageanleitung Inbetriebnahme abschließbare Codetastatur (oder Benutzercode ändern) Allgemeines: Die Codetastatur in Verbin- dung mit der Eingabeeinheit ermöglicht ei- Scharf-/Unscharfschaltung Ein- bruchmeldeanlage erst nach Eingabe der richtigen Zahlenkombination an der Code- tastatur. Bei der Bedienung zur Scharf-/ Unscharfschaltung wird erst der SmartKey Schlüssel eingesetzt und dann der Benut- zercode. - Seite 23 Montageanleitung Inbetriebnahme abschließbare Codetastatur (oder Benutzercode ändern) Bei der Erstinbetriebnahme legen Sie Ihren Benutzercode fest. Der Benutzercode kann später geändert werden. Beide Bedien- vorgänge sind identisch. Der Benutzercode kann nur dann geändert werden, wenn die Lötbrücke LF1/LF2 auf der Tastaturplatine geschlossen ist (siehe Montageanleitung der Codetastatur).
-
Seite 24: Abschluß Der Systeminstallation
Montageanleitung Abschluß der Systeminstallation 1. Versichern Sie sich, daß für den normalen Betrieb Brücke BR1 in der Auswerteein- heit geschlossen ist. Setzen Sie die Abdeckung auf die Auswerteeinheit auf. 2. Versichern Sie sich, daß rote und grüne LED an der Eingabeeinheit aus sind (= normaler Betriebszustand). -
Seite 25: Bedienung Des Systems
Bedienung des Systems Abfragen des Systemzustands • Halten Sie den Schlüssel für 1 Sekunde an die Eingabeeinheit. Der Zustand des Systems wird gemäß Tabelle angezeigt. Anzeigeelement Verhalten Bedeutung grüne LED leuchtet System ist unscharf blinkt System versucht unscharfzuschalten rote LED leuchtet System ist scharf blinkt... -
Seite 26: Scharfschalten/Unscharfschalten
Bedienung des Systems Scharfschalten 1. Halten Sie den Schlüssel 3 Sekunden lang an die Eingabeeinheit, bis der Summer kurz ertönt. Die grüne LED beginnt zu leuchten und zeigt an, daß sich die Anlage zur Zeit im unscharfen Zustand befindet. Die rote LED beginnt zu blinken, d.h. die Scharfschaltung wird eingeleitet. 2. -
Seite 27: Bedienbeispiel Mit 4 Smartkeys/Codetastaturen
Bedienung des Systems Bedienbeispiel mit 4 SmartKeys/Codetastaturen Alle SmartKeys/Codetastaturen sind gleichberechtigt zur Scharf- /Unscharfschaltung Scharfschalten: Sind alle Schließblechkontakte ge- schlossen und der Meldebereich scharfschaltebereit, so kann von jedem beliebigen SmartKey die Scharfschaltung erfolgen. Alle Bol- Meldebereich zen der Sperrelemente SPE wer- den ausgefahren. -
Seite 28: Störungsbeseitigung
Störungsbeseitigung Probleme bei Installation und Einlesen der Schlüssel Überprüfen Sie grundsätzlich zuerst folgendes: • Sind die Komponenten korrekt verkabelt? • Liegt ein Kurzschluß/Drahtbruch vor? • Ist die Komponente spannungsversorgt? • Ist Brücke BR1 in der Auswerteeinheit korrekt gesteckt? Problem Mögliche Ursache(n) Beseitigung LED an Eingabe/Aus- Komponente beschädigt... -
Seite 29: Probleme Bei Der Bedienung Im Normalen Betrieb
Störungsbeseitigung Probleme bei der Bedienung im normalen Betrieb Problem Mögliche Ursache(n) Beseitigung Bereich läßt sich nicht • Schlüssel befand sich außer- Wiederholen Sie die Scharf- scharfschalten (Einga- schaltung unter Beachtung der halb des Erkennungsradius. beeinheit reagiert nicht). möglichen Fehlerursachen. • Schlüssel wurde nicht lange genug an die Eingabeeinheit gehalten. -
Seite 30: Tausch Des Bolzens Im Sperrelement Spe
Störungsbeseitigung Tausch des Bolzens im Sperrelement SPE (z. B. bei Bruch des Bolzens oder wenn Bolzen nicht mehr bewegt werden kann) Der Bolzentausch kann am laufenden System stattfinden (im unscharfen Zustand). Gehen Sie unter Zuhilfenahme des jeweiligen Montagehinweises wie folgt vor: 1. -
Seite 31: Hinweise Für Wartung Und Service
Hinweis für Wartung und Service Allgemeines Wartungs- und Inspektionsmaßnahmen müssen in festgelegten Zeitabständen und durch entsprechendes Fachpersonal ausgeführt werden. Im Übrigen gelten für alle diesbezüglichen Arbeiten die Bestimmungen der DIN VDE 0833. Inspektion und Wartung • Funktionsprüfung des Gerätekontaktes der Auswerteeinheit •... -
Seite 32: Verlust Von Schlüsseln
Hinweis für Wartung und Service Verlust von Schlüsseln • Erfolgte das Einlesen der Schlüssel über die Parametrierung so sind folgende Schritte erforderlich: 1. Sperren Sie den Schlüssel an der Bedieneinheit der Zentrale oder löschen Sie den Schlüssel mit dem entsprechenden Parametrierprogramm (z.B. WinPara oder NzPara). -
Seite 33: Bestellung Von Zusätzlichen Schlüsseln
Hinweis für Wartung und Service Bestellung von zusätzlichen Schlüsseln Sofern Sie weitere Schlüssel benötigen (z.B. für neue Mitarbeiter), sind folgende Schritte erforderlich: Schlüssel mit Sicherungskarte • Senden Sie die Sicherungskarte mit der Bestellung an den Hersteller, damit die zu- sätzlich benötigten Schlüssel dort eingetragen werden können. •... -
Seite 34: Wiederherstellen Des Auslieferungszustandes
Hinweis für Wartung und Service Wiederherstellen des Auslieferungszustands Wiederherstellen des Auslieferungszustandes wie folgt: 1. Die Anlage befindet sich in unscharfem Zustand (z.B. Revisionsmodus). Die Abdeckung der Auswerteeinheit ist abgenommen. Die Stecker mit den LSN-Leitungen (3,4 und 7,8) sind unbedingt von der Auswerteeinheit abzu- ziehen. -
Seite 35: Technische Daten
Technische Daten Auswerteeinheit SE 210 LSN Eingabeeinheit Betriebsspannung 9,6 V ... 30 V Reichweite max. 20 mm Gesamtstrombedarf incl. Sperrelement bei Frequenz 125 kHz Eingangsspannung 9,6 V Sendeleistung 250 mW - Ruhe LSN-Teil 3,53 mA Kabel zur max. 6 m, 6polig, - Ruhe Zusatzversor- 41 mA Auswerteeinheit... - Seite 36 Technische Daten SmartKey Codetastatur Abschließbare Codetastatur Umweltbedingungen Umweltbedingungen - Umweltklasse - Umweltklasse - Schutzart IP 65 - Schutzart IP 32 - Betriebstemperatur -25° C ... +60° C - Betriebstemperatur -25° C ... +60° C - Lagertemperatur -25° C ... +60° C - Lagertemperatur -30°...
- Seite 37 Notizen...
- Seite 38 Notizen...
- Seite 39 Notizen...
- Seite 40 Geschäftsbereich Sicherheitstechnik, Ludwig - Bölkow - Allee (Tor 2), D-85521 Ottobrunn, (Postfach 1270, D-85504 Ottobrunn) Telefon (089) 6290-1888, Fax (089) 6290-1581 610-4.998.115.268 A1 Juli 2002...
