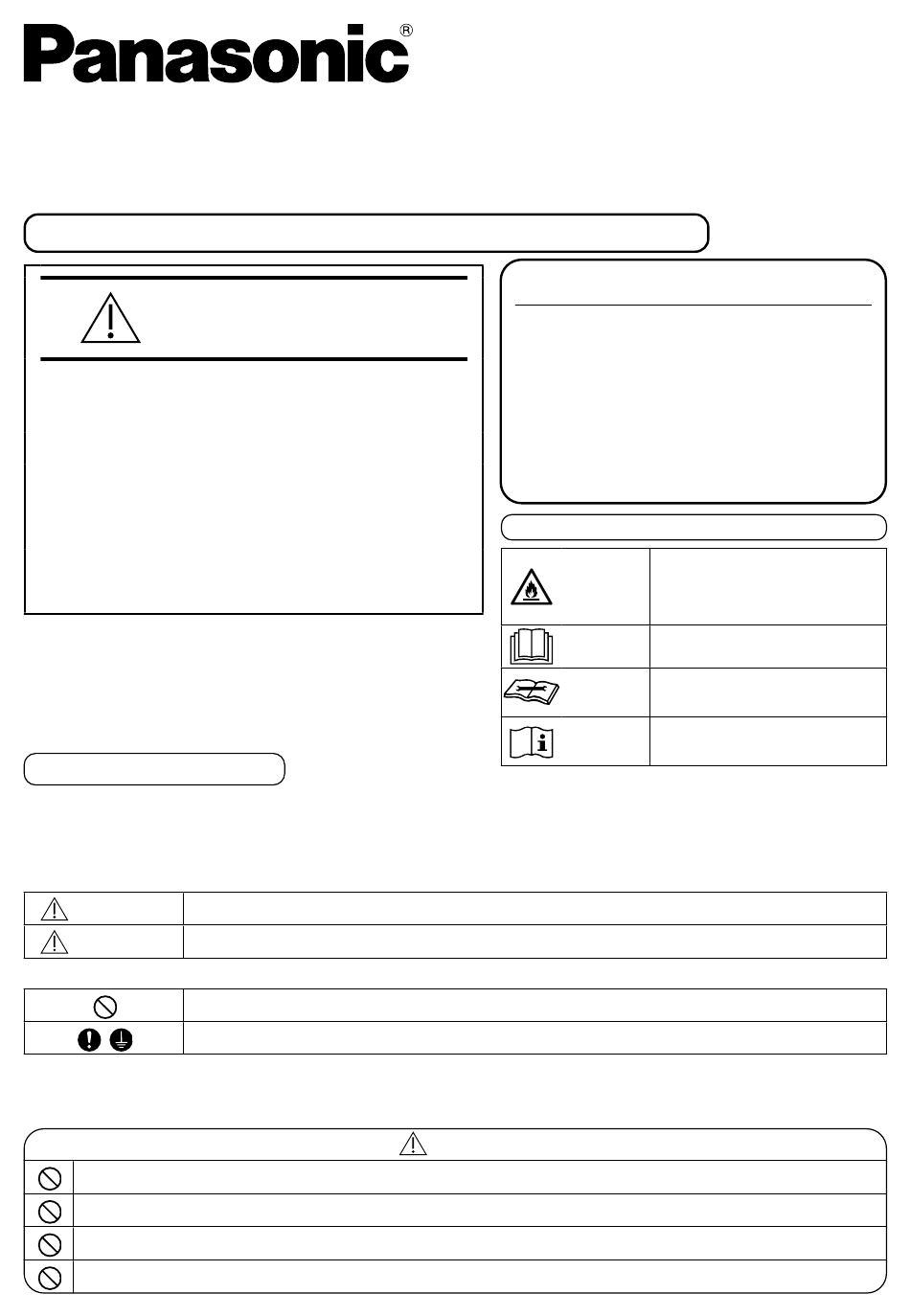

Electrical works and water installation works must be done by licensed electrician and licensed water system installer respectively. Be sure to use the correct

rating and main circuit for the model to be installed.

•

The caution items stated here must be followed because these important contents are related to safety. The meaning of each indication used is as below.

Incorrect installation due to ignorance or negligence of the instructions will cause harm or damage, and the seriousness is classiﬁ ed by the following indications.

•

Please keep the operation and installation manuals with the unit after installation.

WARNING

CAUTION

The items to be followed are classiﬁ ed by the symbols:

•

Carry out test run to conﬁ rm that no abnormality occurs after the installation.

Then, explain to user the operation, care and maintenance as stated in instructions.

•

This appliance is not designed to be accessible to the general public.

•

If there is any doubt about the installation procedure or operation, always contact the authorized dealer for advice and information.

Do not use means to accelerate the defrosting process or to clean, other than those recommended by the manufacturer.

Any unﬁ t method or using incompatible material may cause product damage, burst and serious injury.

Do not install outdoor unit near balcony railings. If the outdoor unit is installed on the balcony of a high-rise building, small children may climb onto the outdoor

unit and climb over the railing, which may lead to an accident.

Do not use unspeciﬁ ed cable or joint cable for power supply cable.

Do not share the single outlet with other electrical appliances. Poor contact, poor insulation or over current will cause electrical shock or ﬁ re.

Do not tie up the power supply cable into a bundle by band. Abnormal temperature rise on power supply cable may happen.

WEB-ACXF60-55040-EN

This indication shows the possibility of causing death or serious injury.

This indication shows the possibility of causing injury or damage to properties only.

Symbols with white background indicate prohibited items.

Symbols with dark background must be executed.

Required tools for Installation Works

Phillips screw driver

Level gauge

Electric drill,

hole core drill

Hexagonal wrench

(4 mm)

Spanner

Pipe cutter

Reamer

Knife

Gas leak detector

Measuring tape

Explanation of symbols displayed on the indoor unit or outdoor unit.

WARNING

CAUTION

WARNING

ENGLISH

Thermometer

Megameter

Multimeter

Torque wrench

Hand gloves

for refrigerant circuit repair

Vacuum pump

Gauge manifold

Recovery machine

Recovery cylinder

This symbol shows that this equipment uses a

ﬂ ammable refrigerant with safety A3 group per

ISO 817. If the refrigerant is leaked, together

with an external ignition source, there is a

possibility of ﬁ re / explosion.

This symbol shows that the Installation Manual

should be read carefully.

This symbol shows that a service personnel

should be handling this equipment with

reference to the Installation Manual.

This symbol shows that there is information

included in the Operation Manual and/or

Installation Manual.
