Reiter Linien - SENSOPART Visor Object Benutzerhandbuch

Parameter
Qualitätsparameter
Ausgabe
Bei neu angelegten Detektoren sind für alle Parameter Standardwerte voreingestellt, die für viele
Anwendungen geeignet sind.

10.3.10.4 Reiter Linien

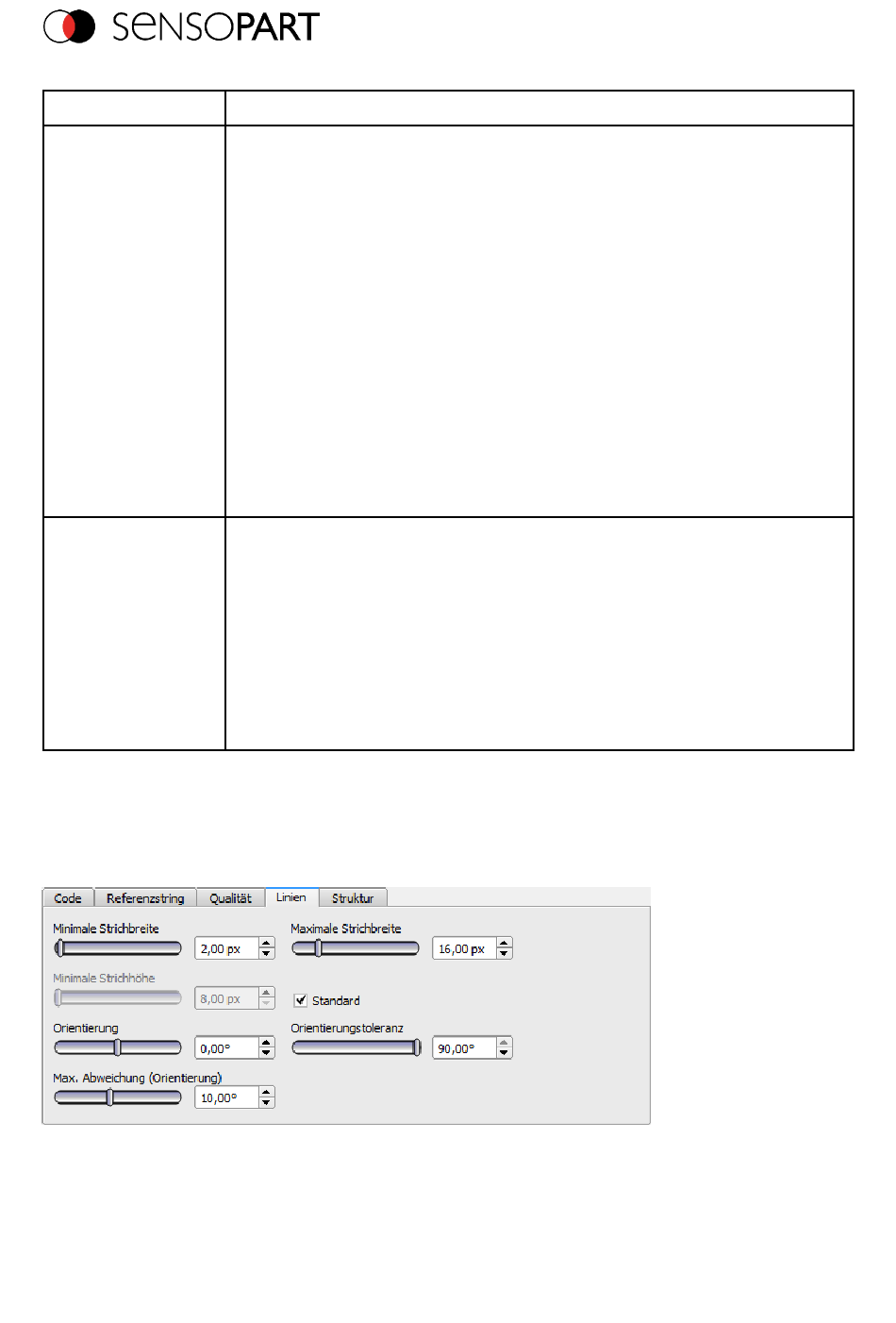

Abbildung 161: Detektor Barcode, Reiter Linien
Parameter-Beschreibung:
Seite 209 DE
Funktion
Der Gesamtgrad „overall" von der OVERALL Gruppe ist der endgültige
Symbolgrad. Er ist der kleinere der anderen zwei Grade in der Gruppe:
„overall linear" und „overall composite", welche der Gesamtgrade des
linearen (1D) bzw. compositen (2D) Anteils des compositen Symbols
darstellen. Die anderen zwei Gruppen, LINEAR und COMPOSITE,
bestehen aus einzelnen Qualitätsgraden beider Symbolanteile und
weisen auf mögliche qualitätsverringernde Ursachen hin. Die Grade aus
der Gruppe LINEAR entsprechen denjenigen aus dem oben
beschriebenen einfachen 1D Barcode Fall. Die Grade aus der Gruppe
COMPOSITE entsprechen den PDF 417 Qualitätsgraden, wobei rap
overall nach dem so genannten RAP Start-Stop Muster benannt ist, das
für composite Symbole spezifisch ist. Zusätzlich stellt die Untergruppe
COMPOSITE RAP die einzelnen Grauwertprofilgrade des RAP Musters
dar. Diese Grade stimmen mit den einfachen 1D Barcode
Qualitätsgraden überein.
Es gibt zwei Darstellungsformate für Qualitätsparameter. Beide Formate
entsprechen den Normen. Die Parameter können mit Werten von A-F
oder von 0-4 angegeben werden. A und 4 sind die besten Bewertungen.
Die hier gemachte Einstellung wirkt sowohl auf die Anzeige der
Qualitätsparameter am Bildschirm, als auch auf die Ausgabe der
Qualitätsparameter über die Schnittstellen.
Die Zuordnung ergibt sich wie folgt:
A B C D F
4 3 2 1 0
®
