VISOR Benutzerhandbuch

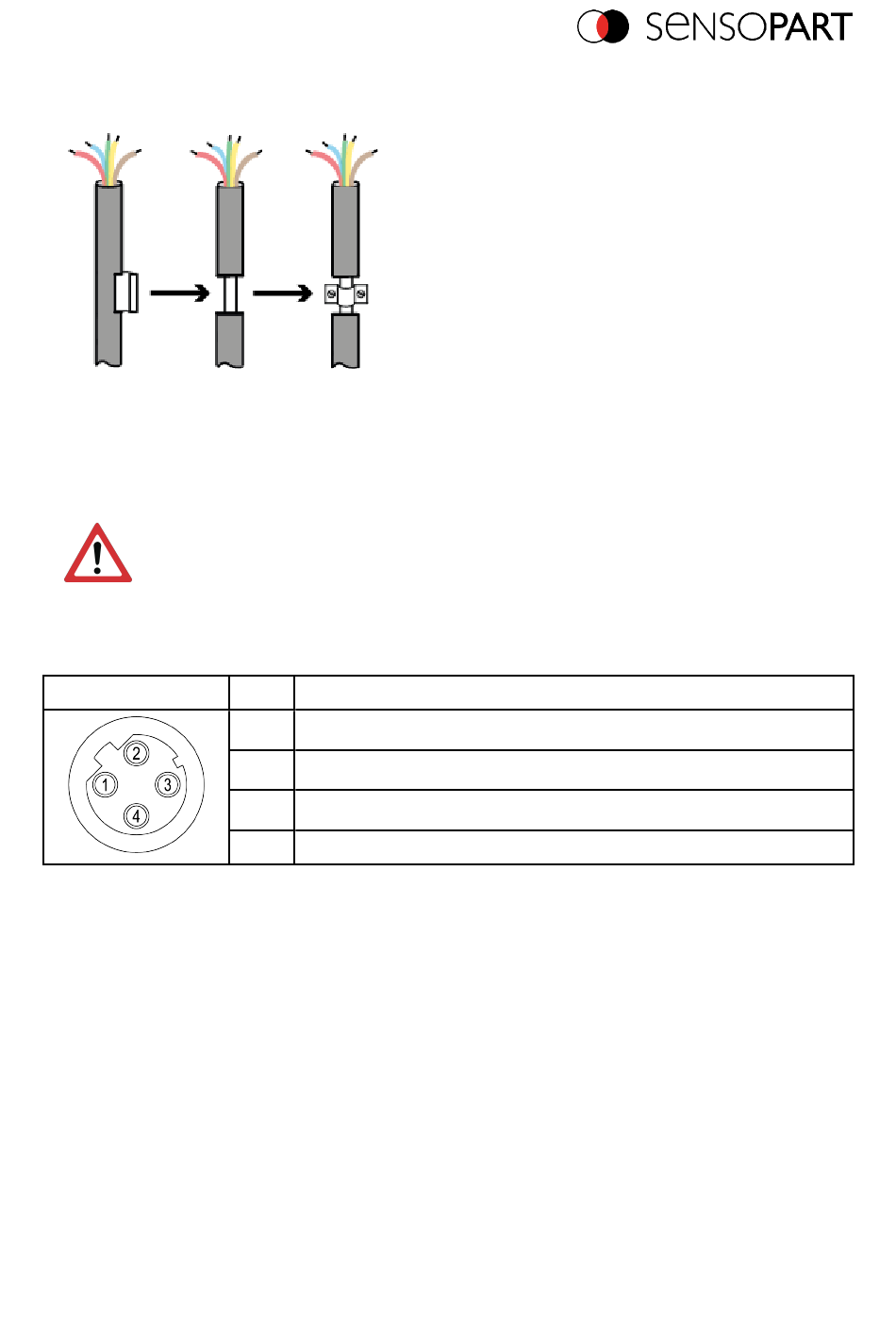

Schirm auflegen

6.2.2 LAN-Anschluss

M12 Anschlussbuchse für Ethernet-Verbindung.
ACHTUNG:
Nur die zugelassenen Netzwerkkabel verwenden.
Anzugsdrehmoment für Stecker: 0,6 - 1 Nm.
Pinbelegung
06814797 - 24.01.2019-00
PIN Signal
1 TxD+
2 RxD+
3 TxD-
4 RxD-
1. Isolieren Sie ein Stück des Mantels am
Versorgungskabels ab. Die Schirmung des
Versorgungskabels ist freigelegt.
2. Legen Sie eine Schirmklemme oder
ähnliches über die abisolierte Kabelstelle und
befestigen Sie die Schirmklemme an einem
Schirmblech.
Seite 39 DE
