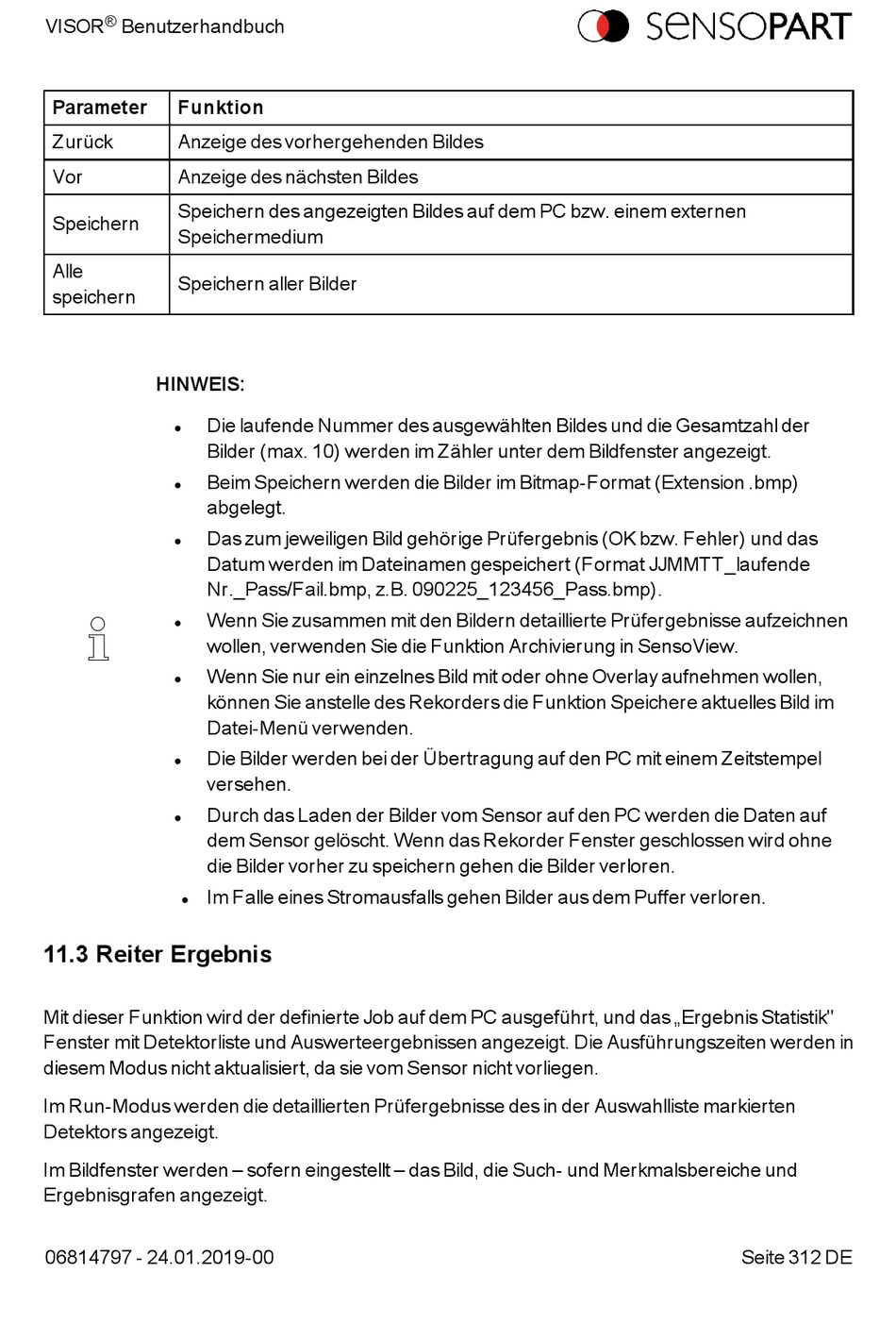

VISOR Benutzerhandbuch
Parameter Funktion
Zurück Anzeige des vorhergehenden Bildes
Vor Anzeige des nächsten Bildes
Speichern des angezeigten Bildes auf dem PC bzw. einem externen
Speichern
Speichermedium
Alle
Speichern aller Bilder
speichern
HINWEIS:
Die laufende Nummer des ausgewählten Bildes und die Gesamtzahl der
l
Bilder (max. 10) werden im Zähler unter dem Bildfenster angezeigt.
Beim Speichern werden die Bilder im Bitmap-Format (Extension .bmp)
l
abgelegt.
Das zum jeweiligen Bild gehörige Prüfergebnis (OK bzw. Fehler) und das
l
Datum werden im Dateinamen gespeichert (Format JJMMTT_laufende
Nr._Pass/Fail.bmp, z.B. 090225_123456_Pass.bmp).
Wenn Sie zusammen mit den Bildern detaillierte Prüfergebnisse aufzeichnen
l
wollen, verwenden Sie die Funktion Archivierung in SensoView.
Wenn Sie nur ein einzelnes Bild mit oder ohne Overlay aufnehmen wollen,
l
können Sie anstelle des Rekorders die Funktion Speichere aktuelles Bild im
Datei-Menü verwenden.
Die Bilder werden bei der Übertragung auf den PC mit einem Zeitstempel
l
versehen.
Durch das Laden der Bilder vom Sensor auf den PC werden die Daten auf
l
dem Sensor gelöscht. Wenn das Rekorder Fenster geschlossen wird ohne
die Bilder vorher zu speichern gehen die Bilder verloren.
Im Falle eines Stromausfalls gehen Bilder aus dem Puffer verloren.
l

11.3 Reiter Ergebnis

Mit dieser Funktion wird der definierte Job auf dem PC ausgeführt, und das „Ergebnis Statistik"
Fenster mit Detektorliste und Auswerteergebnissen angezeigt. Die Ausführungszeiten werden in
diesem Modus nicht aktualisiert, da sie vom Sensor nicht vorliegen.
Im Run-Modus werden die detaillierten Prüfergebnisse des in der Auswahlliste markierten
Detektors angezeigt.
Im Bildfenster werden – sofern eingestellt – das Bild, die Such- und Merkmalsbereiche und
Ergebnisgrafen angezeigt.
06814797 - 24.01.2019-00 Seite 312 DE
