VISOR Benutzerhandbuch
Erkennung von Defekten auf glatten Oberflächen wie z.B. Schrammen oder Kratzer
l
Lesen von erhabenen oder vertieften Schriften per OCR
l
Genagelte Datamatrix-Codes
l
Erkennung von Details auf hochauflösenden Oberflächen
l
Darstellung der Punkte von Braille Schrift
l
Diese Technologie eignet sich nicht für:
Bildaufnahmen von bewegten Objekten.
l
Stark gewölbte Oberflächen
l
3D Anwendungen
l
Erkennung von Details, die durch andere Teile des Bauteils abgeschattet werden und
l
dadurch nicht von allen 4 Seiten beleuchtet werden können.
Wichtig für den Einsatz ist die korrekte Beleuchtung. Das Objekt muss von 4 Seiten beleuchtet
werden. Die Sequenz der Bildaufnahmen wird vom VISOR
gesteuert. Zur einfachen Darstellung werden im Folgenden die 4 Beleuchtungsrichtungen
analog zu den 4 Himmelsrichtungen bezeichnet (Nord oben).
Es ergibt sich die folgende Anordnung der Beleuchtungen:

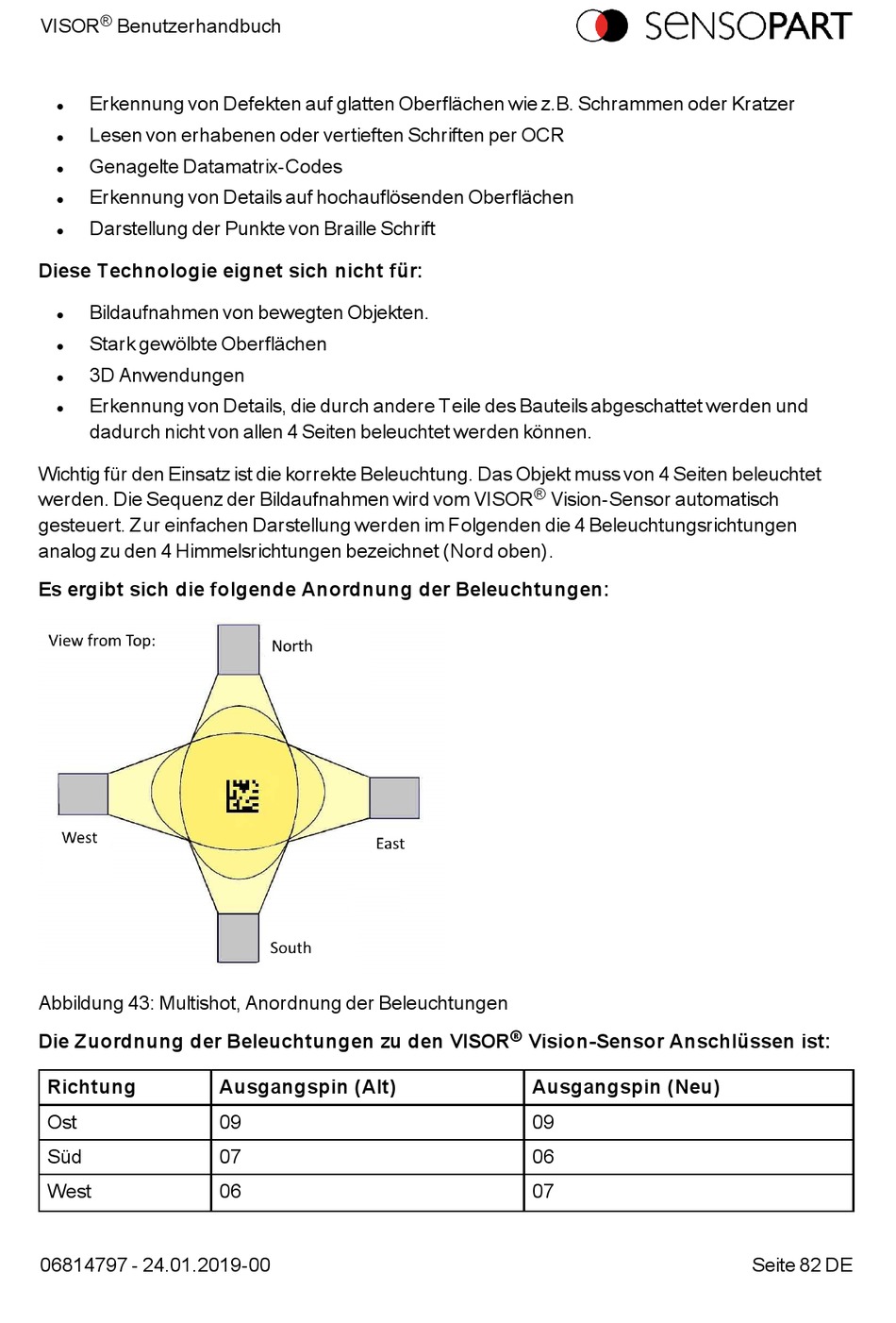

Abbildung 43: Multishot, Anordnung der Beleuchtungen
Die Zuordnung der Beleuchtungen zu den VISOR
Richtung
Ost
Süd
West
06814797 - 24.01.2019-00
Ausgangspin (Alt)
09
07
06
®
Vision-Sensor automatisch
®
Vision-Sensor Anschlüssen ist:
Ausgangspin (Neu)
09
06
07
Seite 82 DE
