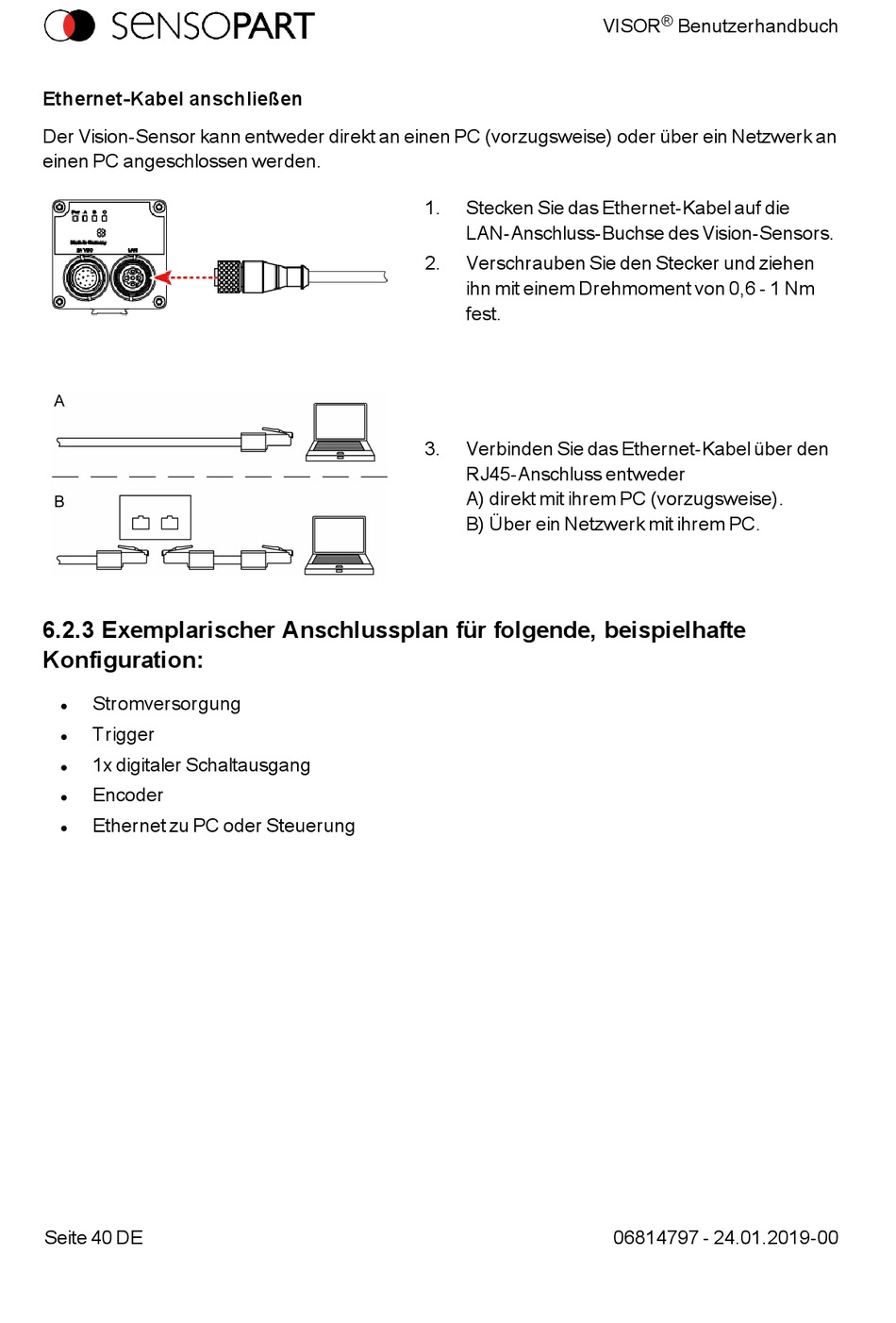

Ethernet-Kabel anschließen
Der Vision-Sensor kann entweder direkt an einen PC (vorzugsweise) oder über ein Netzwerk an
einen PC angeschlossen werden.
6.2.3 Exemplarischer Anschlussplan für folgende, beispielhafte
Konfiguration:
Stromversorgung
l
Trigger
l
1x digitaler Schaltausgang
l
Encoder
l
Ethernet zu PC oder Steuerung
l
Seite 40 DE
1. Stecken Sie das Ethernet-Kabel auf die
LAN-Anschluss-Buchse des Vision-Sensors.
2. Verschrauben Sie den Stecker und ziehen
ihn mit einem Drehmoment von 0,6 - 1 Nm
fest.
3. Verbinden Sie das Ethernet-Kabel über den
RJ45-Anschluss entweder
A) direkt mit ihrem PC (vorzugsweise).
B) Über ein Netzwerk mit ihrem PC.
®
