VISOR Benutzerhandbuch
Parameter Funktion
Min. Minimaler Kontrast in Graustufen zwischen hellen und dunklen Elementen des
Kontrast Codes, Wertebereich (1...100).
Einstellmöglichkeit: Soll heller Code auf dunklem Untergrund oder dunkler Code
Polarität
auf hellem Untergrund gelesen werden.
Maximale Abweichung des Winkels im L- förmigen Finderpattern vom
(idealerweise) rechten Winkel. Die Angabe erfolgt im Bogenmaß und
Neigung
korrespondiert mit perspektivischen Verzerrungen, die beim Druck des Symbols
oder bei der Bildaufnahme auftreten können.
Einstellmöglichkeit, ob der Code gespiegelt aufgebracht wurde, oder nicht.
Aufgrund der Symmetrie des Codes ist dies mit bloßem Auge nicht erkennbar.
Gespiegelt
Die Funktion ist hilfreich, wenn z.B. Codes auf transparentem Untergrund von
hinten gelesen werden sollen.
Bei neu angelegten Detektoren sind für alle Parameter Standardwerte voreingestellt, die für viele
Anwendungen geeignet sind.

10.3.11.5 Reiter Symbole

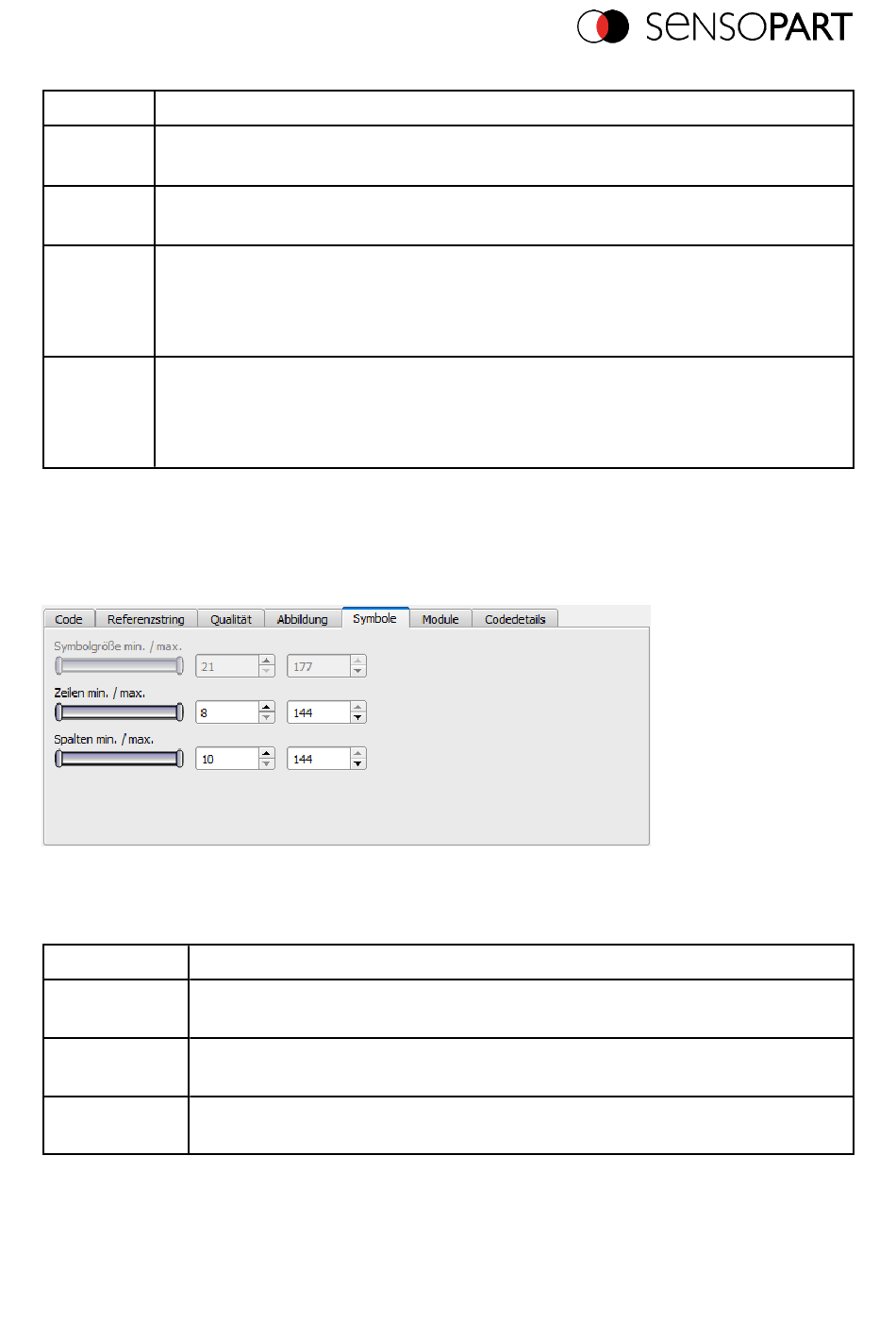

Abbildung 169: Detektor Datacode, Reiter Symbole
Parameter-Beschreibung:
Parameter Funktion
Symbolgröße
Nur QR-Code: Größe der Symbole im Bild in Pixel.
min. / max.
Spalten
Nur ECC200 und PDF 417: Anzahl der Spalten inklusive Finder Pattern.
min. / max.
Zeilen
Nur ECC200 und PDF 417: Anzahl der Zeilen inklusive Finder Pattern.
min. / max.
