6.2 Elektrische Installation
WARNUNG
Der Anschluss darf nur durch geschultes Fachpersonal erfolgen.
Bei der elektrischen Installation sind alle stromführenden Komponenten vom Netz
zu trennen.
ACHTUNG:
Bei Betrieb im Netzwerk ist sicherzustellen, dass die werksseitig eingestellte
Netzwerkadresse (IP-Adresse) des Vision-Sensors mit 192.168.100.100 / 24 frei
ist und von keinem anderen im Netzwerk angeschlossenen Gerät verwendet wird.
Gegebenenfalls ist die IP-Adresse des Vision-Sensors anzupassen, wie unter
„Netzwerkeinstellungen" beschrieben.
Für eine fehlerfreie Funktion darf die Länge der Anschlussleitungen 30 m nicht
überschreiten. Bei Nichtbeachtung sind Funktionsstörungen möglich.
Für den autarken Betrieb (ohne PC / SPS) ist nach der Inbetriebnahme nur noch der Anschluss
24 V DC notwendig.
6.2.1 24 VDC Anschluss
M12 Anschlussbuchse für Versorgungsspannung und digitale I/O.
ACHTUNG:
Nur geschirmte Kabel verwenden und den Schirm großflächig auflegen.
Anzugsdrehmoment für Stecker: 0,6 - 1 Nm.

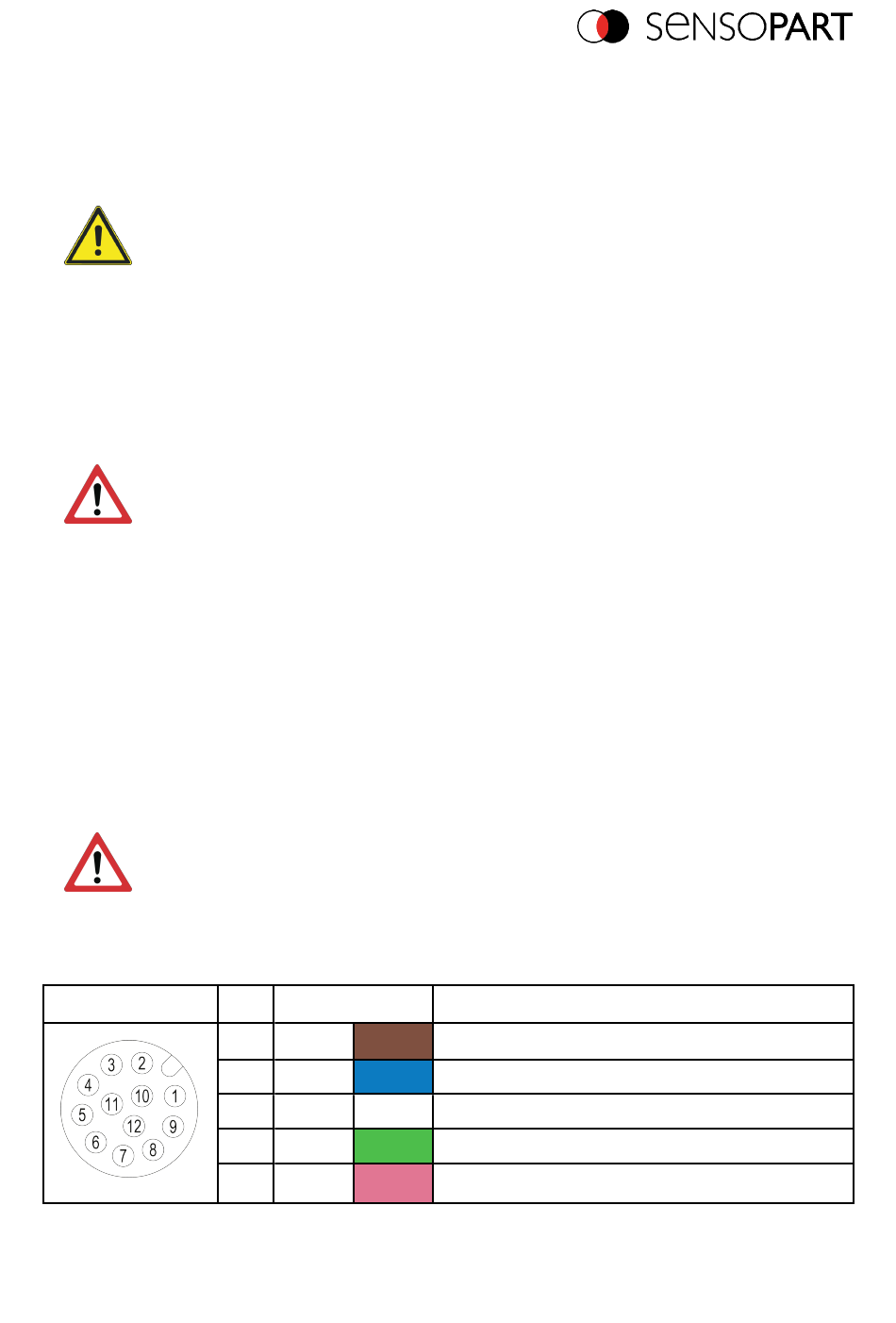

Pinbelegung
06814797 - 24.01.2019-00
3)
Farbe
PIN
1
BN
2
BU
3
WH
4
GN
1)
5
PK
Signal
+ U
(24 V DC)
B
GND
IN (Externer Trigger)
READY (bereit für nächsten externen Trigger)
IN/OUT (Encoder B+)
