VISOR Benutzerhandbuch
Abbildung 97: Muster, Referenz

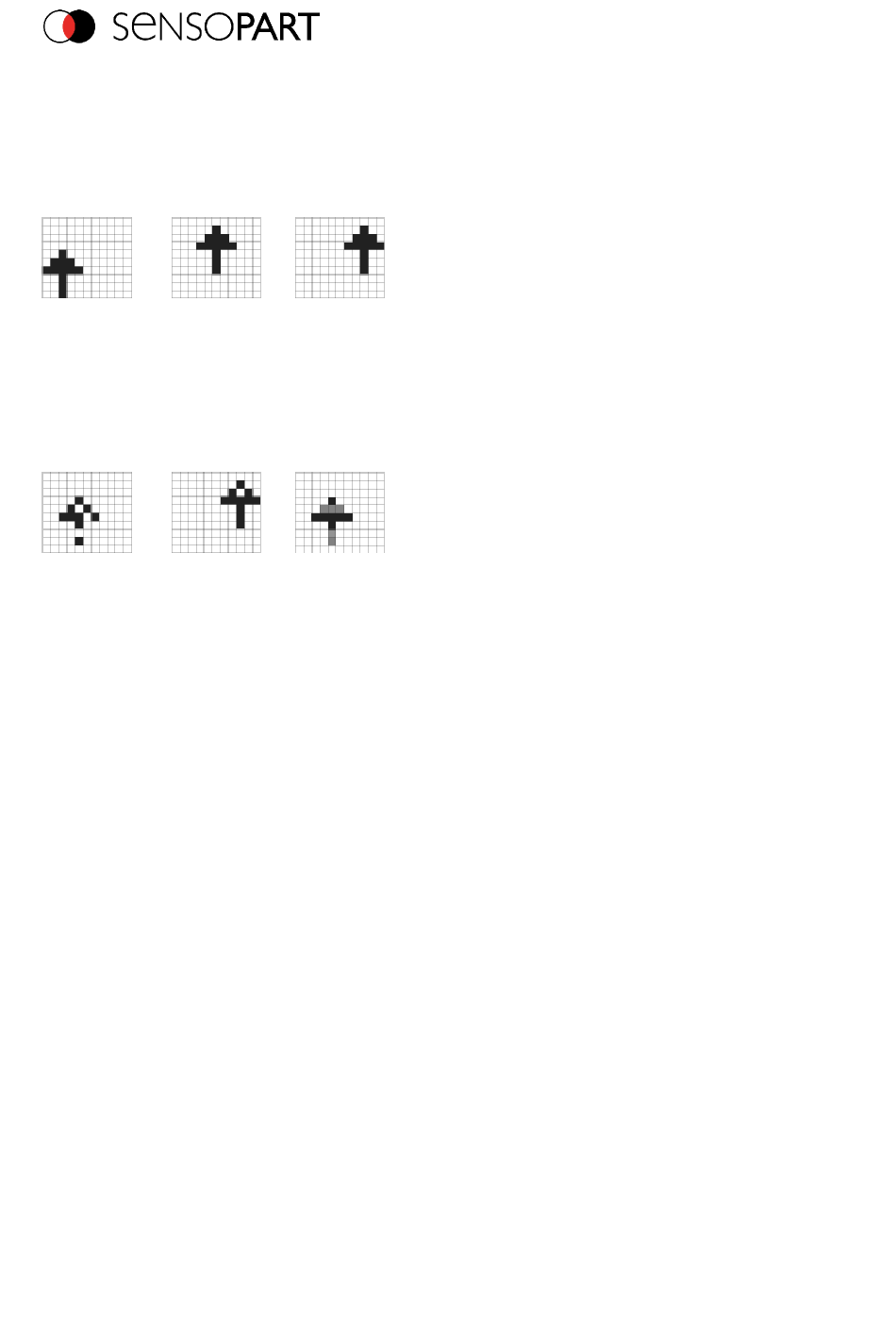

Bei den folgenden drei Beispielbildern wird das Objekt mit 100 % Übereinstimmung erkannt, da
das eingelernte Muster exakt gleich ist, obwohl es sich an einem anderen Ort im Bild befindet. Es
wird jedoch nur in X- bzw. Y- Richtung verschoben, und nicht verdreht.
Abbildung 98: Muster, positives Ergebnis
Bei den drei nun folgenden Beispielbildern wird das Objekt ebenfalls erkannt, jedoch mit weniger
als 100 % Übereinstimmung (ca. 70 - 80 %), da es in einigen Pixeln vom eingelernten Muster
abweicht. Je nach Einstellung des Schwellwerts (Grad der Übereinstimmung) werden Gut- oder
Schlecht- Ergebnisse geliefert.
Abbildung 99: Muster, Grenzfälle

10.3.3.7 Funktion: Muster/Kontur bearbeiten

Mit der Funktion "Suchbereich bearbeiten" bzw. "Muster/Kontur bearbeiten", können innerhalb
der Suchfelder / Merkmalsfelder der verschiedenen Detektoren Bereiche für die Bewertung
zugelassen oder ausgeschlossen werden.
Anwendungsbeispiel:
Äußere und innere Konturlinien, sowie Löcher sollen für die Auswertung irrelevant sein, aber alle
Oberflächendefekte sollen detektiert werden.
Nach Maskierung werden nur die nicht markierten Bereiche innerhalb der ROI des Detektors für
die Auswertung herangezogen. Die gelb markierten Bereiche sind maskiert und damit nicht mehr
relevant für die Auswertung.
Seite 153 DE 06814797 - 24.01.2019-00
