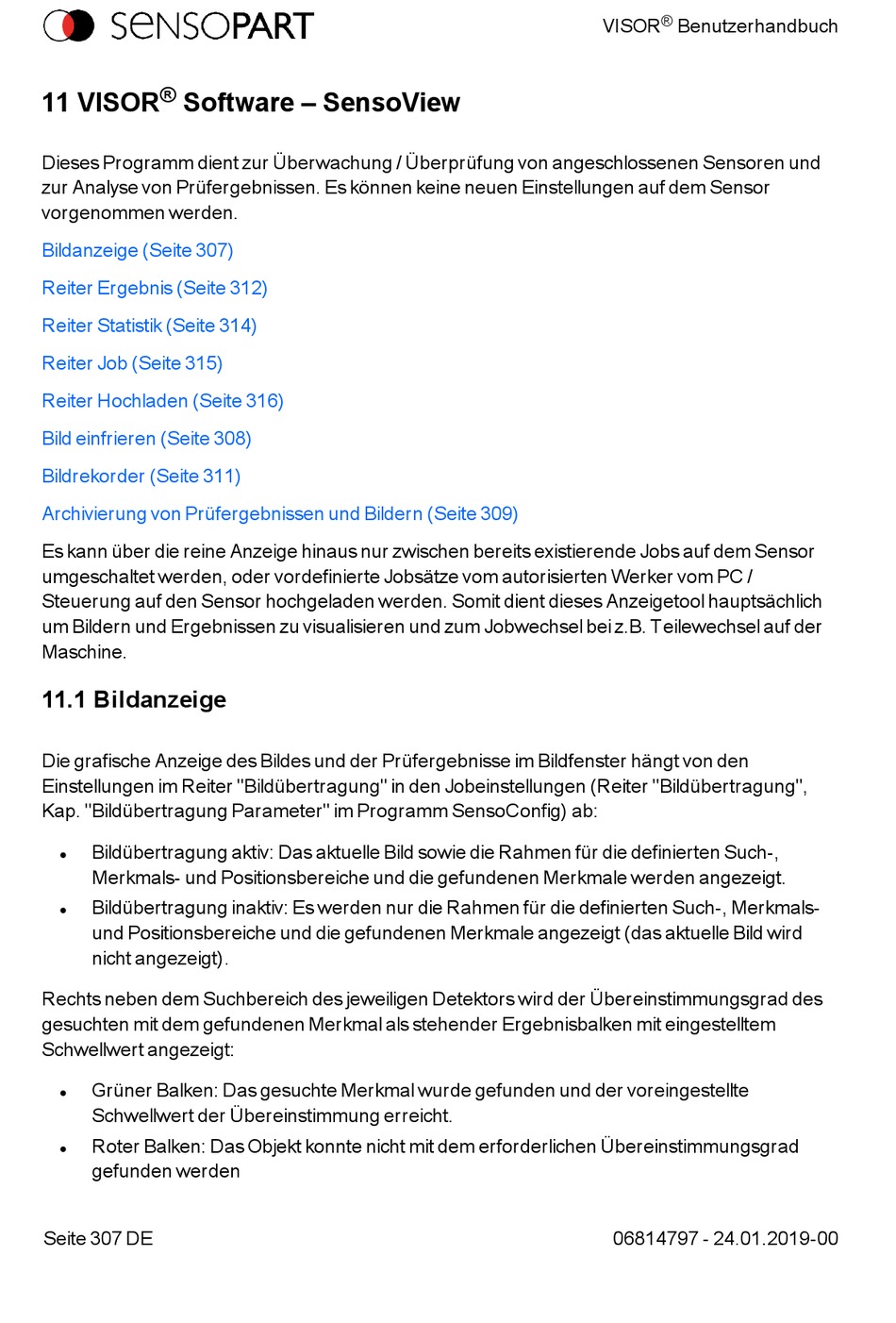

11 VISOR Software – SensoView
Dieses Programm dient zur Überwachung / Überprüfung von angeschlossenen Sensoren und
zur Analyse von Prüfergebnissen. Es können keine neuen Einstellungen auf dem Sensor
vorgenommen werden.
Bildanzeige (Seite 307)
Reiter Ergebnis (Seite 312)
Reiter Statistik (Seite 314)
Reiter Job (Seite 315)
Reiter Hochladen (Seite 316)
Bild einfrieren (Seite 308)
Bildrekorder (Seite 311)
Archivierung von Prüfergebnissen und Bildern (Seite 309)
Es kann über die reine Anzeige hinaus nur zwischen bereits existierende Jobs auf dem Sensor
umgeschaltet werden, oder vordefinierte Jobsätze vom autorisierten Werker vom PC /
Steuerung auf den Sensor hochgeladen werden. Somit dient dieses Anzeigetool hauptsächlich
um Bildern und Ergebnissen zu visualisieren und zum Jobwechsel bei z.B. Teilewechsel auf der
Maschine.

11.1 Bildanzeige

Die grafische Anzeige des Bildes und der Prüfergebnisse im Bildfenster hängt von den
Einstellungen im Reiter "Bildübertragung" in den Jobeinstellungen (Reiter "Bildübertragung",
Kap. "Bildübertragung Parameter" im Programm SensoConfig) ab:
Bildübertragung aktiv: Das aktuelle Bild sowie die Rahmen für die definierten Such-,
l
Merkmals- und Positionsbereiche und die gefundenen Merkmale werden angezeigt.
Bildübertragung inaktiv: Es werden nur die Rahmen für die definierten Such-, Merkmals-
l
und Positionsbereiche und die gefundenen Merkmale angezeigt (das aktuelle Bild wird
nicht angezeigt).
Rechts neben dem Suchbereich des jeweiligen Detektors wird der Übereinstimmungsgrad des
gesuchten mit dem gefundenen Merkmal als stehender Ergebnisbalken mit eingestelltem
Schwellwert angezeigt:
Grüner Balken: Das gesuchte Merkmal wurde gefunden und der voreingestellte
l
Schwellwert der Übereinstimmung erreicht.
Roter Balken: Das Objekt konnte nicht mit dem erforderlichen Übereinstimmungsgrad
l
gefunden werden
Seite 307 DE
®
VISOR Benutzerhandbuch
06814797 - 24.01.2019-00
