6.2.5 Elektrischer Anschluss PNP / NPN

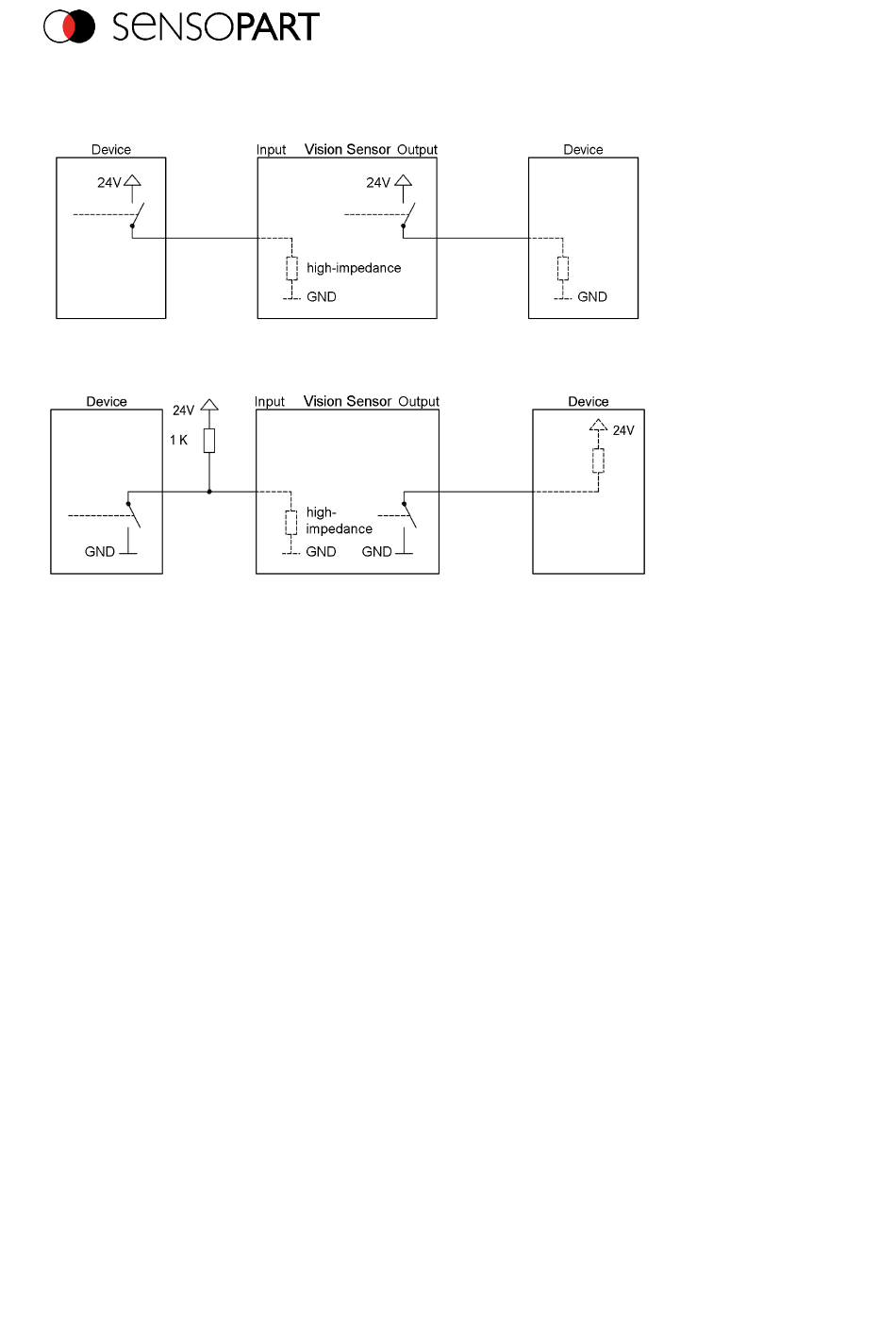

Abbildung 4: Anschlussbeispiel VISOR
Abbildung 5: Anschlussbeispiel VISOR
Die Eingänge referenzieren auf Masse, deshalb ist unter Umständen ein zusätzlicher Pullup
Widerstand notwendig, damit die Eingangsspannung im nicht geschalteten Zustand auf 24V
angehoben wird. Die Ausgänge schalten gegen Masse.

6.3 Netzwerkanschluss Kurzanleitung

Durch die nachfolgenden Anweisungen wird die Netzwerkkonfiguration des PC und des VISOR
Vision-Sensors geändert. Werden dabei falsche Einstellungen verwendet, können unter
Umständen die Netzwerkverbindungen auf dem PC verloren gehen. Zur Sicherheit sind die alten
Einstellungen zu notieren und bei Bedarf wieder zu verwenden. Ein Neustart des Systems wird
nach der Durchführung dieser Anweisungen möglicherweise notwendig. Um herauszufinden
welche IP-Adresse in Ihrem Netzwerk oder lokal auf Ihrem PC zulässig ist, und um Ihre
Einstellungen an Ihrem PC durchzuführen, bitte zuvor den zuständigen Systembetreuer oder
Administrator kontaktieren. Die verwendeten Abbildungen, Dialoge und Menüs stammen aus
dem Betriebssystem Microsoft Windows 10 In anderen Betriebssystemen sind die Abbildungen
ähnlich.
6.3.1 Grundeinstellungen des PC und des VISOR
Voraussetzung für die Konfiguration des VISOR
Netzwerkkarte und eine installierte TCP / IP LAN-Verbindung, auch wenn der PC an keinem
Netzwerk angeschlossen ist. Der VISOR
Seite 42 DE
®
im PNP Modus, Ein- / Ausgänge schalten gegen +24V
®
im NPN Modus
®
Vision-Sensors mit einem PC: PC mit
®
unterstützt die automatische Erkennung der Ethernet-
®
