VISOR Benutzerhandbuch
Antastung mit Glättung > 1. Störkante wird übersprungen.
Einstellungen
im Reiter
Parameter:
Glättung > 1

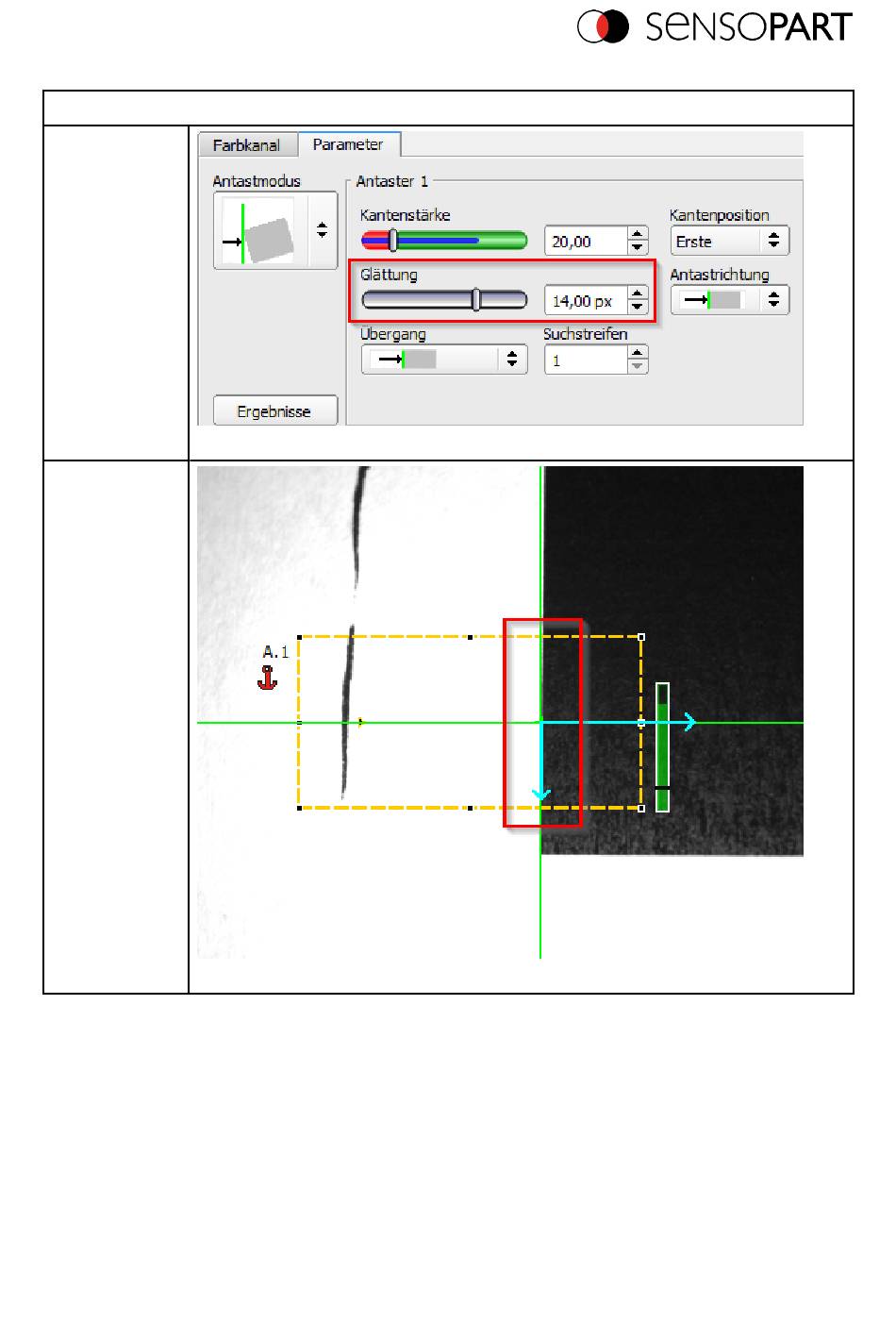

Abbildung 83: Parameter Glättung > 1.
Bildanzeige:
Störkante wird
übersprungen.
Abbildung 84: Störkante wird übersprungen
10.2.4 Lagenachführung Konturvergleich
Dieser Detektor eignet sich zur Erkennung von Konturen anhand von Kanten. Die Konturen des
Objekts im Suchfeld werden beim Einlernen auf dem Sensor gespeichert. Im Run-Modus sucht
der Sensor die Position der größten Übereinstimmung mit der eingelernten Kontur im aktuellen
Bild. Ist die Übereinstimmung größer als der eingestellte Schwellwert, wird das Objekt als gut
06814797 - 24.01.2019-00 Seite 136 DE
