1)
Nicht verfügbar bei allen Standard Typen
2)
Alle Anzeige- LED´s werden ohne Berücksichtigung von ggf. genutzten Verzögerungszeiten gesetzt
3)
Farben entsprechen den SensoPart Versorgungskabeln. Bei Verwendung von anderen Kabeln kann es zu
Abweichungen kommen.

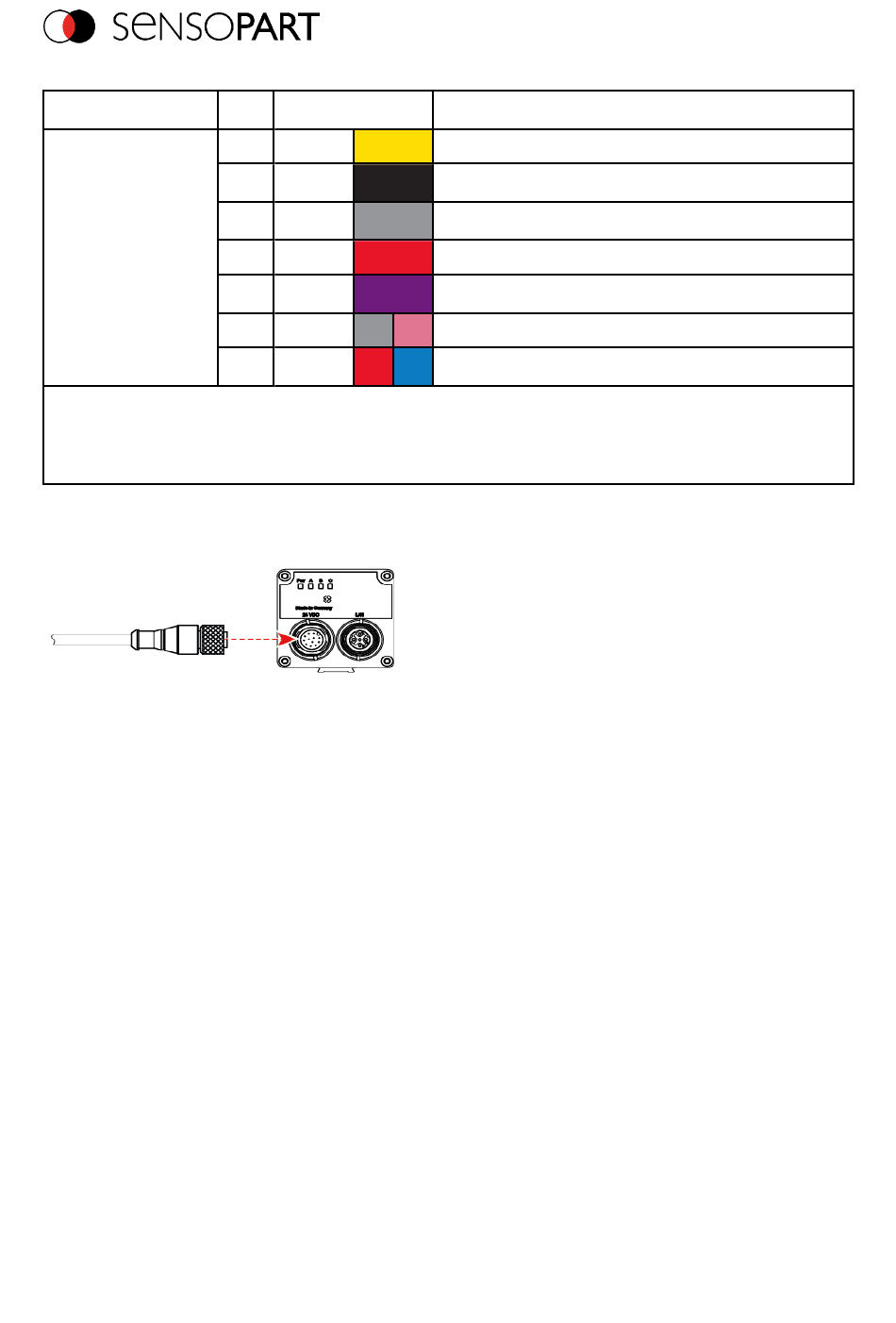

Versorgungskabel anschließen
Seite 38 DE
3)
Farbe
PIN
6 YE
7 BK
8 GY
9 RD
1)
10
VT
11 GY/PK
12 RD/BU
Signal
IN/OUT, (Externe Beleuchtung 1)
IN/OUT, (Externe Beleuchtung 2), LED B
IN/OUT, (Externe Beleuchtung 3), LED C
IN/OUT, (Externe Beleuchtung 4)
IN (Encoder A+)
VALID (Anzeige für gültige Ergebnisse)
IN/OUT (Auswerfer), LED A
1. Stecken Sie das Versorgungskabel auf die
24 VDC-Anschluss-Buchse des Vision-
Sensors.
2. Verschrauben Sie den Stecker und ziehen
ihn mit einem Drehmoment von 0,6 - 1 Nm
fest.
®
VISOR Benutzerhandbuch
2)
06814797 - 24.01.2019-00
2)
2)
