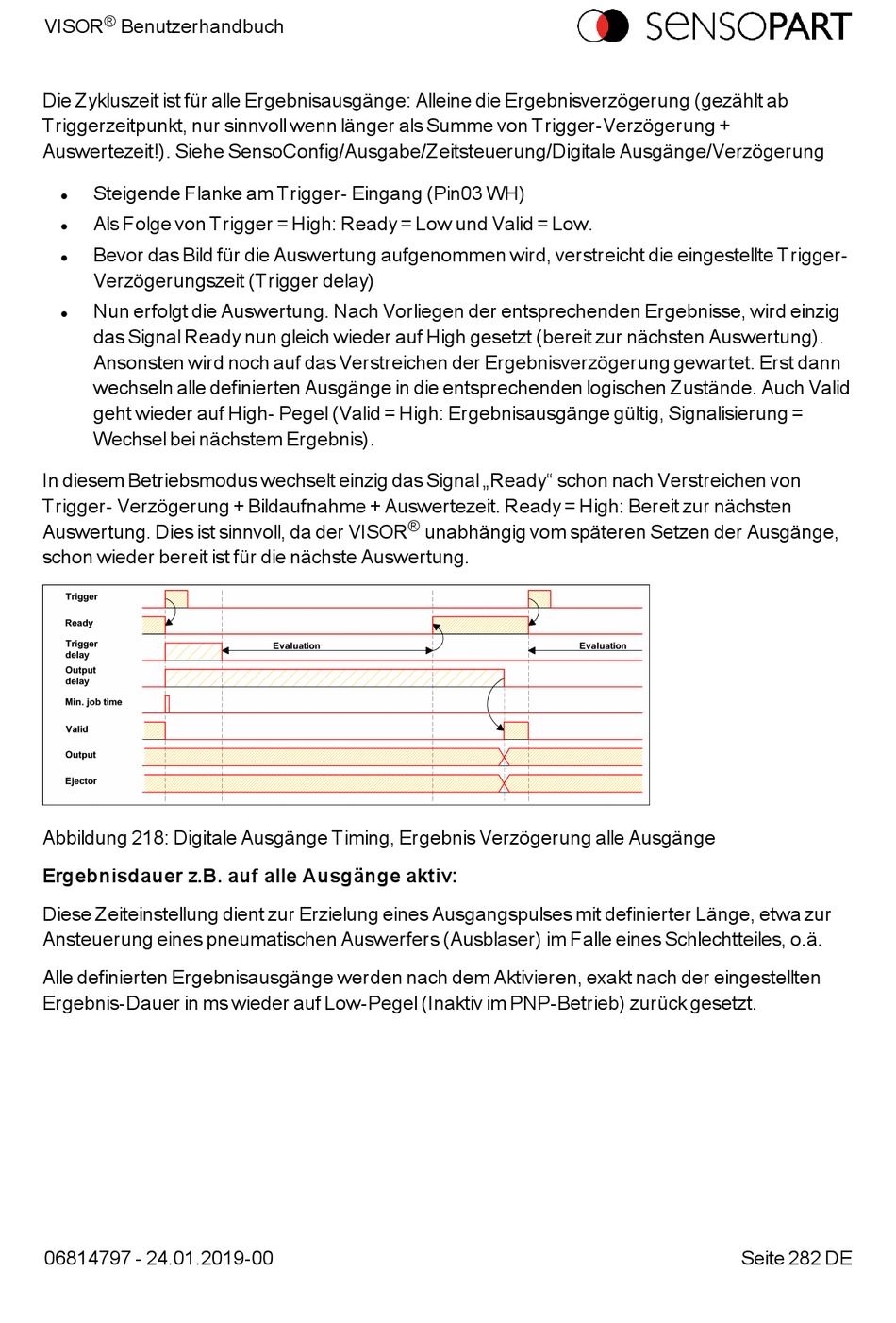

SENSOPART Visor Object Benutzerhandbuch Seite 282

®
VISOR Benutzerhandbuch
Die Zykluszeit ist für alle Ergebnisausgänge: Alleine die Ergebnisverzögerung (gezählt ab
Triggerzeitpunkt, nur sinnvoll wenn länger als Summe von Trigger-Verzögerung +
Auswertezeit!). Siehe SensoConfig/Ausgabe/Zeitsteuerung/Digitale Ausgänge/Verzögerung
Steigende Flanke am Trigger- Eingang (Pin03 WH)
l
Als Folge von Trigger = High: Ready = Low und Valid = Low.
l
Bevor das Bild für die Auswertung aufgenommen wird, verstreicht die eingestellte Trigger-
l
Verzögerungszeit (Trigger delay)
Nun erfolgt die Auswertung. Nach Vorliegen der entsprechenden Ergebnisse, wird einzig
l
das Signal Ready nun gleich wieder auf High gesetzt (bereit zur nächsten Auswertung).
Ansonsten wird noch auf das Verstreichen der Ergebnisverzögerung gewartet. Erst dann
wechseln alle definierten Ausgänge in die entsprechenden logischen Zustände. Auch Valid
geht wieder auf High- Pegel (Valid = High: Ergebnisausgänge gültig, Signalisierung =
Wechsel bei nächstem Ergebnis).
In diesem Betriebsmodus wechselt einzig das Signal „Ready" schon nach Verstreichen von
Trigger- Verzögerung + Bildaufnahme + Auswertezeit. Ready = High: Bereit zur nächsten
Auswertung. Dies ist sinnvoll, da der VISOR
schon wieder bereit ist für die nächste Auswertung.
Abbildung 218: Digitale Ausgänge Timing, Ergebnis Verzögerung alle Ausgänge
Ergebnisdauer z.B. auf alle Ausgänge aktiv:
Diese Zeiteinstellung dient zur Erzielung eines Ausgangspulses mit definierter Länge, etwa zur
Ansteuerung eines pneumatischen Auswerfers (Ausblaser) im Falle eines Schlechtteiles, o.ä.
Alle definierten Ergebnisausgänge werden nach dem Aktivieren, exakt nach der eingestellten
Ergebnis-Dauer in ms wieder auf Low-Pegel (Inaktiv im PNP-Betrieb) zurück gesetzt.
06814797 - 24.01.2019-00
®
unabhängig vom späteren Setzen der Ausgänge,
