VISOR Benutzerhandbuch

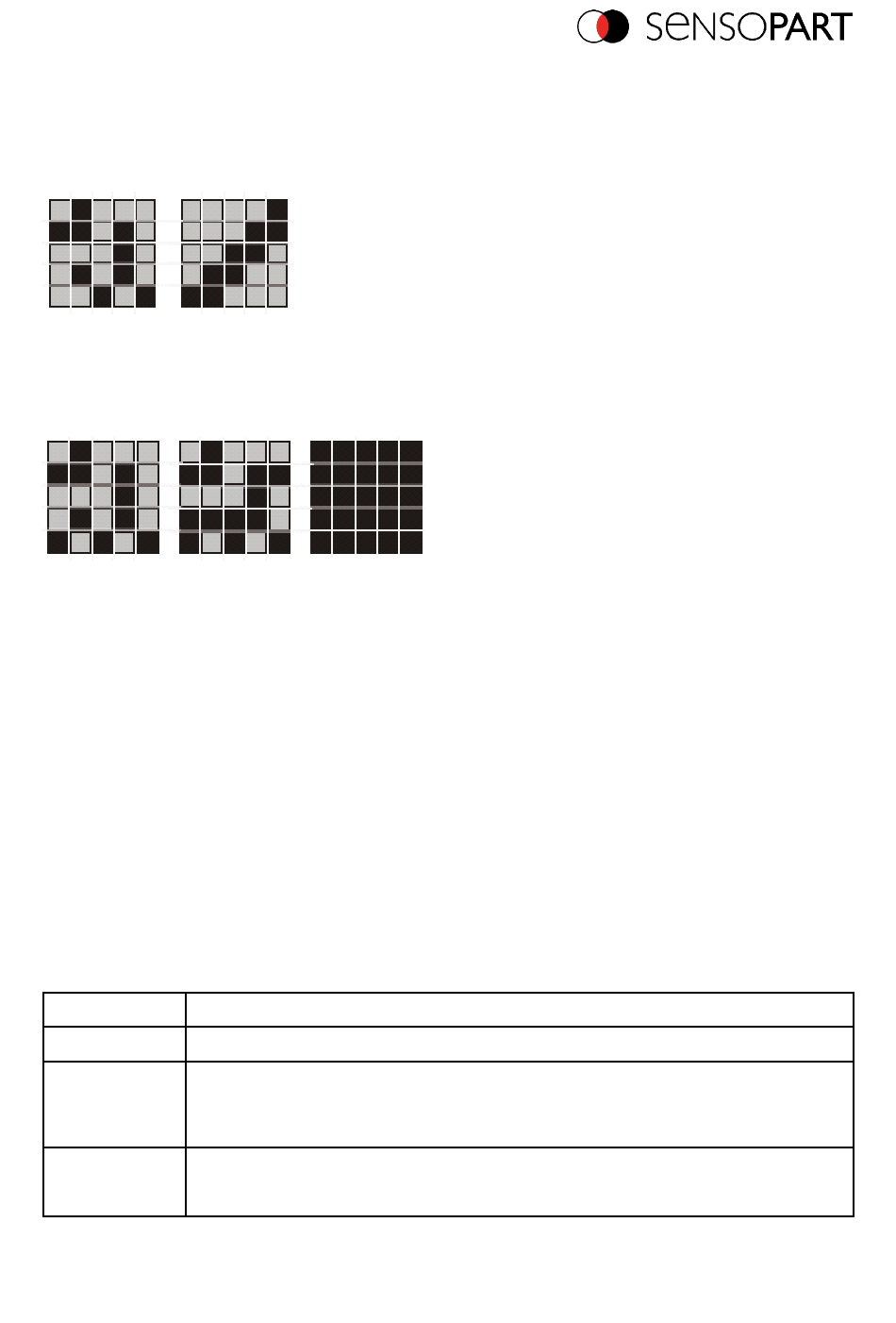

Beispiel: (bei Einstellung des Schiebereglers Grauschwelle auf sehr dunkle Werte):
Die beiden Bilder liefern beim Detektor Grauschwelle genau das gleiche Ergebnis, da jeweils 9
von 25 Pixeln als dunkel erkannt werden.
Abbildung 119: Grauschwelle, Beispiel 1
Angenommen der Schwellwert in diesem Beispiel wäre auf 10 eingestellt, würden folgende
Bilder zu einem positiven Ergebnis führen.
Abbildung 120: Grauschwelle Beispiel 2

10.3.7 Detektor Helligkeit

Dieser Detektor bestimmt den Mittelwert der Grauwerte im Suchbereich. Mit den beiden
Schwellwert-Schiebern des Parameters „Schaltschwelle" wird der zulässige Bereich für diesen
Helligkeits- Mittelwert eingestellt. Sobald sich der berechnete Mittelwert innerhalb dieser beiden
Schwellwerte bewegt ist das Ergebnis positiv. Das Ergebnis wird auf % normiert. Die Lage der
hellen bzw. dunklen Pixel im Suchbereich ist irrelevant. Detektor kann dann wirkungsvoll
eingesetzt werden, wenn die Position des gesuchten Objektes im Bild von Prüfung zu Prüfung
absolut unverändert ist, oder, falls Abweichungen in der Position auftreten können, muss die
Lagenachführung verwendet werden.

10.3.7.1 Reiter Helligkeit

Parameter-Beschreibung:
Parameter Funktion
Schaltschwelle Vorgabe des Helligkeitsbereichs, der akzeptiert wird
Die Form des Suchbereiches kann als Rechteck, Kreis oder als Freiform
Suchbereich
gewählt werden. Wenn Freiform gewählt wird, ist Suchbereich bearbeiten
(Form)
aktiv.
Über den Parameter „Suchbereich bearbeiten" können Bereiche des
Suchbereich
Suchbereichs ausgeblendet werden. Wie mit einem Radierer können im
bearbeiten
