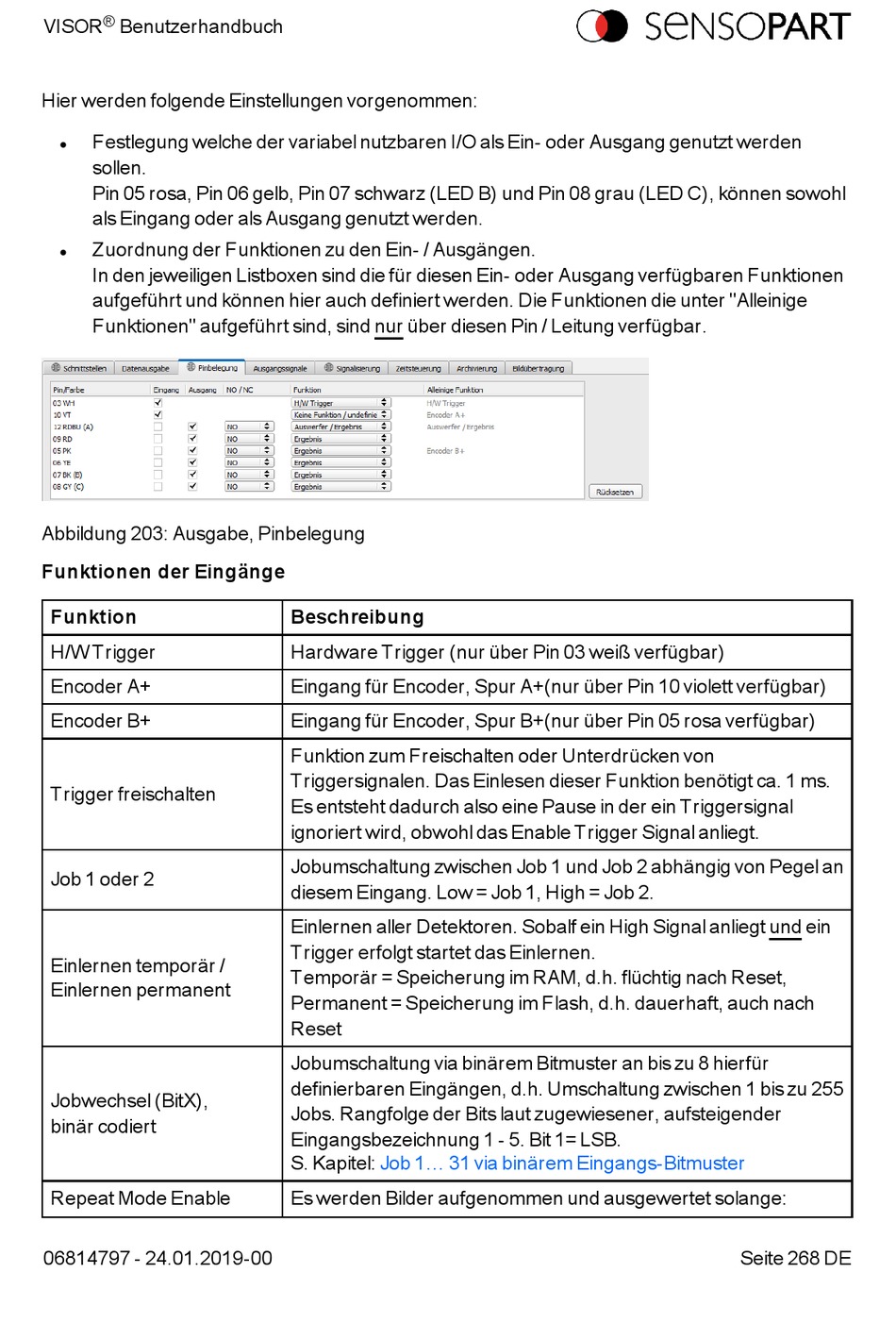

Hier werden folgende Einstellungen vorgenommen:
Festlegung welche der variabel nutzbaren I/O als Ein- oder Ausgang genutzt werden
l
sollen.
Pin 05 rosa, Pin 06 gelb, Pin 07 schwarz (LED B) und Pin 08 grau (LED C), können sowohl
als Eingang oder als Ausgang genutzt werden.
Zuordnung der Funktionen zu den Ein- / Ausgängen.
l
In den jeweiligen Listboxen sind die für diesen Ein- oder Ausgang verfügbaren Funktionen
aufgeführt und können hier auch definiert werden. Die Funktionen die unter "Alleinige
Funktionen" aufgeführt sind, sind nur über diesen Pin / Leitung verfügbar.
Abbildung 203: Ausgabe, Pinbelegung
Funktionen der Eingänge
Funktion
H/W Trigger
Encoder A+
Encoder B+
Trigger freischalten
Job 1 oder 2
Einlernen temporär /
Einlernen permanent
Jobwechsel (BitX),
binär codiert
Repeat Mode Enable
06814797 - 24.01.2019-00
Beschreibung
Hardware Trigger (nur über Pin 03 weiß verfügbar)
Eingang für Encoder, Spur A+(nur über Pin 10 violett verfügbar)
Eingang für Encoder, Spur B+(nur über Pin 05 rosa verfügbar)
Funktion zum Freischalten oder Unterdrücken von
Triggersignalen. Das Einlesen dieser Funktion benötigt ca. 1 ms.
Es entsteht dadurch also eine Pause in der ein Triggersignal
ignoriert wird, obwohl das Enable Trigger Signal anliegt.
Jobumschaltung zwischen Job 1 und Job 2 abhängig von Pegel an
diesem Eingang. Low = Job 1, High = Job 2.
Einlernen aller Detektoren. Sobalf ein High Signal anliegt und ein
Trigger erfolgt startet das Einlernen.
Temporär = Speicherung im RAM, d.h. flüchtig nach Reset,
Permanent = Speicherung im Flash, d.h. dauerhaft, auch nach
Reset
Jobumschaltung via binärem Bitmuster an bis zu 8 hierfür
definierbaren Eingängen, d.h. Umschaltung zwischen 1 bis zu 255
Jobs. Rangfolge der Bits laut zugewiesener, aufsteigender
Eingangsbezeichnung 1 - 5. Bit 1= LSB.
S. Kapitel: Job 1... 31 via binärem Eingangs-Bitmuster
Es werden Bilder aufgenommen und ausgewertet solange:
