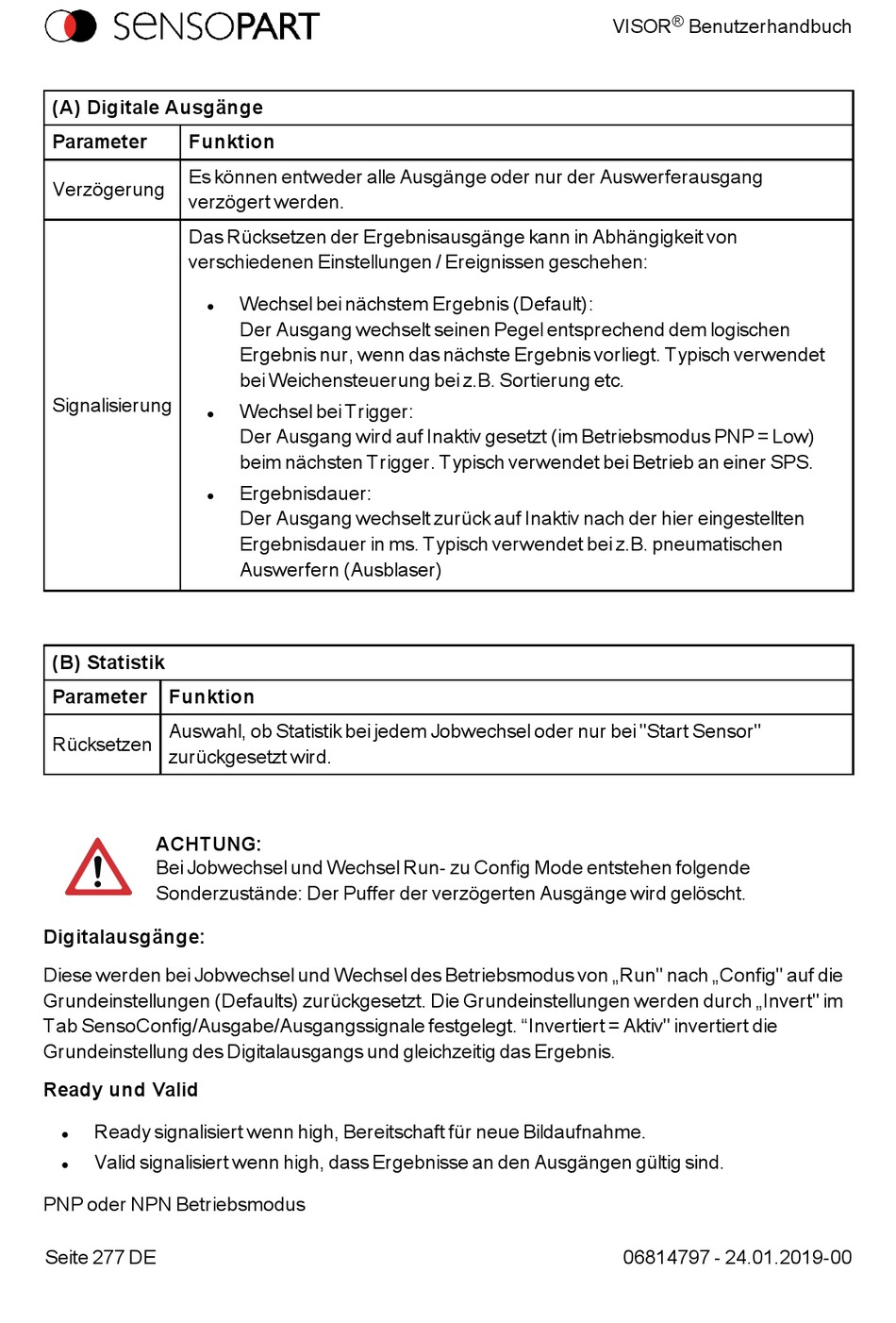

SENSOPART Visor Object Benutzerhandbuch Seite 277

(A) Digitale Ausgänge
Parameter Funktion
Es können entweder alle Ausgänge oder nur der Auswerferausgang
Verzögerung
verzögert werden.
Das Rücksetzen der Ergebnisausgänge kann in Abhängigkeit von
verschiedenen Einstellungen / Ereignissen geschehen:
l
Signalisierung
l
l
(B) Statistik
Parameter Funktion
Auswahl, ob Statistik bei jedem Jobwechsel oder nur bei "Start Sensor"
Rücksetzen
zurückgesetzt wird.
ACHTUNG:
Bei Jobwechsel und Wechsel Run- zu Config Mode entstehen folgende
Sonderzustände: Der Puffer der verzögerten Ausgänge wird gelöscht.
Digitalausgänge:
Diese werden bei Jobwechsel und Wechsel des Betriebsmodus von „Run" nach „Config" auf die
Grundeinstellungen (Defaults) zurückgesetzt. Die Grundeinstellungen werden durch „Invert" im
Tab SensoConfig/Ausgabe/Ausgangssignale festgelegt. "Invertiert = Aktiv" invertiert die
Grundeinstellung des Digitalausgangs und gleichzeitig das Ergebnis.
Ready und Valid
Ready signalisiert wenn high, Bereitschaft für neue Bildaufnahme.
l
Valid signalisiert wenn high, dass Ergebnisse an den Ausgängen gültig sind.
l
PNP oder NPN Betriebsmodus
Seite 277 DE
Wechsel bei nächstem Ergebnis (Default):
Der Ausgang wechselt seinen Pegel entsprechend dem logischen
Ergebnis nur, wenn das nächste Ergebnis vorliegt. Typisch verwendet
bei Weichensteuerung bei z.B. Sortierung etc.
Wechsel bei Trigger:
Der Ausgang wird auf Inaktiv gesetzt (im Betriebsmodus PNP = Low)
beim nächsten Trigger. Typisch verwendet bei Betrieb an einer SPS.
Ergebnisdauer:
Der Ausgang wechselt zurück auf Inaktiv nach der hier eingestellten
Ergebnisdauer in ms. Typisch verwendet bei z.B. pneumatischen
Auswerfern (Ausblaser)
®
