VISOR Benutzerhandbuch

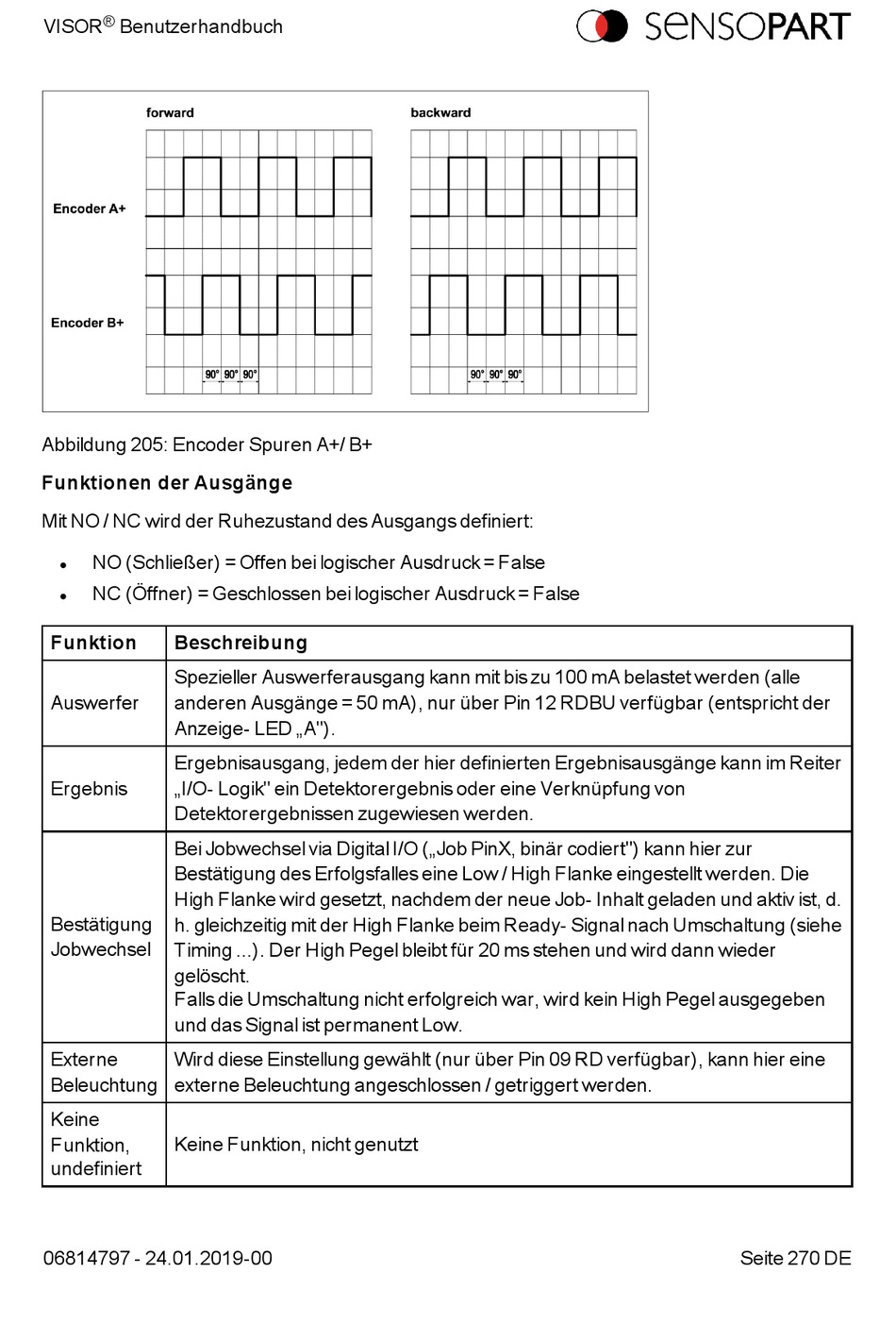

Abbildung 205: Encoder Spuren A+/ B+
Funktionen der Ausgänge
Mit NO / NC wird der Ruhezustand des Ausgangs definiert:
NO (Schließer) = Offen bei logischer Ausdruck = False
l
NC (Öffner) = Geschlossen bei logischer Ausdruck = False
l
Funktion Beschreibung
Spezieller Auswerferausgang kann mit bis zu 100 mA belastet werden (alle
Auswerfer anderen Ausgänge = 50 mA), nur über Pin 12 RDBU verfügbar (entspricht der
Anzeige- LED „A").
Ergebnisausgang, jedem der hier definierten Ergebnisausgänge kann im Reiter
Ergebnis „I/O- Logik" ein Detektorergebnis oder eine Verknüpfung von
Detektorergebnissen zugewiesen werden.
Bei Jobwechsel via Digital I/O („Job PinX, binär codiert") kann hier zur
Bestätigung des Erfolgsfalles eine Low / High Flanke eingestellt werden. Die
High Flanke wird gesetzt, nachdem der neue Job- Inhalt geladen und aktiv ist, d.
Bestätigung
h. gleichzeitig mit der High Flanke beim Ready- Signal nach Umschaltung (siehe
Jobwechsel
Timing ...). Der High Pegel bleibt für 20 ms stehen und wird dann wieder
gelöscht.
Falls die Umschaltung nicht erfolgreich war, wird kein High Pegel ausgegeben
und das Signal ist permanent Low.
Externe Wird diese Einstellung gewählt (nur über Pin 09 RD verfügbar), kann hier eine
Beleuchtung externe Beleuchtung angeschlossen / getriggert werden.
Keine
Keine Funktion, nicht genutzt
Funktion,
undefiniert
