VISOR Benutzerhandbuch
Danach werden die Arbeits- und Suchbereiche graphisch im Bild eingestellt. Falls
Einlernbereiche vorhanden sind, werden diese sofort bei Abschluss der Einstellung eingelernt.
Unten links werden alle in diesem Job definierten Detektoren angezeigt. Unten rechts werden die
Parameter des aktuell ausgewählten Detektors angezeigt und können dort auch angepasst
werden. Falls weitere Merkmale am selben Teil zu prüfen sind, lassen sich mit „Neu" beliebig
viele weitere Detektoren, analog wie oben beschrieben, erstellen. Im Beispiel wurden zwei
Helligkeits- Detektoren zur Überprüfung der Anwesenheit von Kontakten im Prüfteil definiert.
Detektor 1 findet einen Kontakt (Helligkeitswert liegt im geforderten Bereich, da metallisch-
l
glänzender, d.h. hoch reflektierender Kontakt vorhanden), und meldet deshalb ein
positives Ergebnis.
Detektor 2 findet keinen Kontakt (Helligkeitswert liegt außerhalb des geforderten Bereichs,
l
da kaum Reflexion durch dunkles Kunststoffgehäuse), und meldet deshalb ein negatives
Ergebnis.

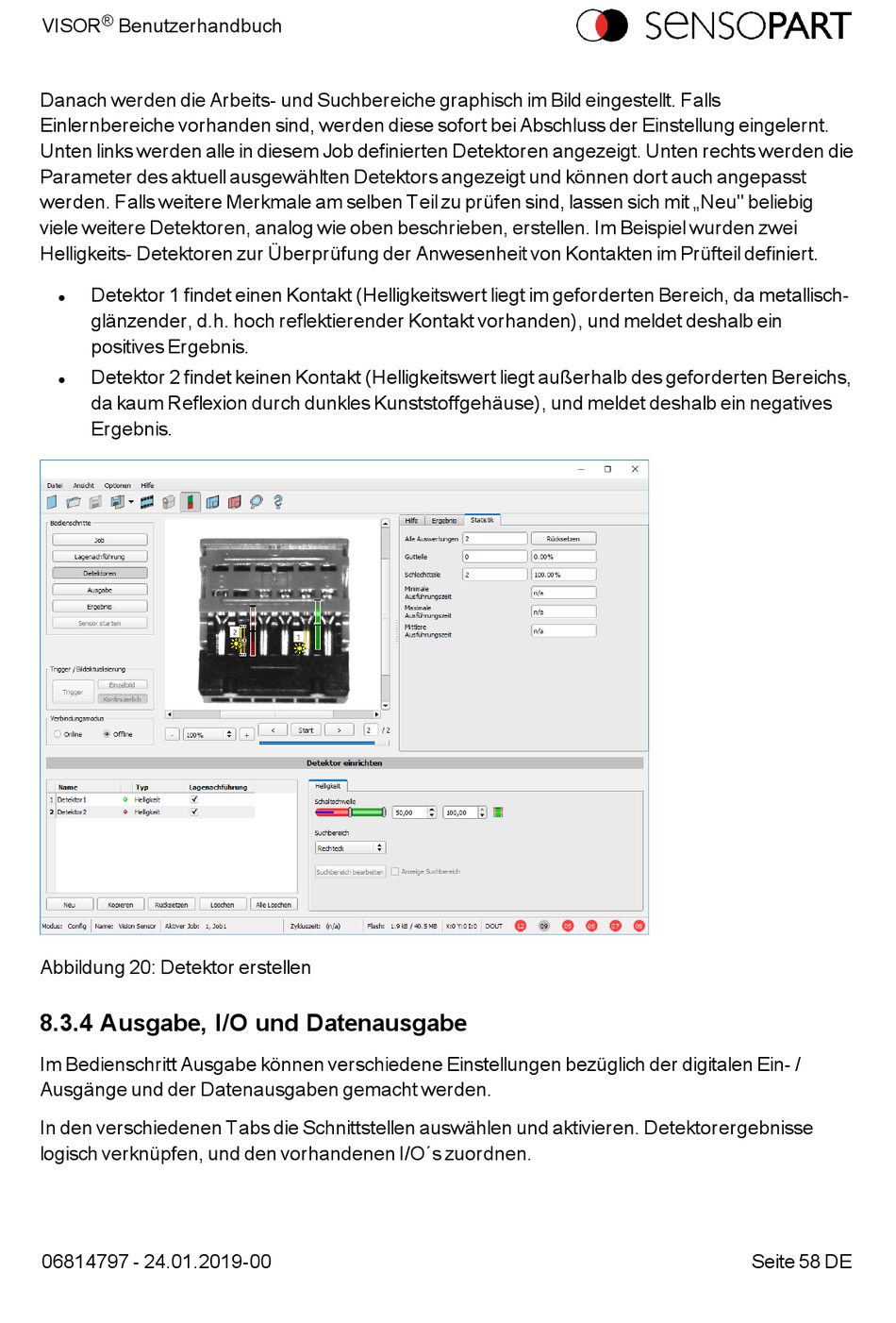

Abbildung 20: Detektor erstellen

8.3.4 Ausgabe, I/O und Datenausgabe

Im Bedienschritt Ausgabe können verschiedene Einstellungen bezüglich der digitalen Ein- /
Ausgänge und der Datenausgaben gemacht werden.
In den verschiedenen Tabs die Schnittstellen auswählen und aktivieren. Detektorergebnisse
logisch verknüpfen, und den vorhandenen I/O´s zuordnen.
06814797 - 24.01.2019-00 Seite 58 DE
