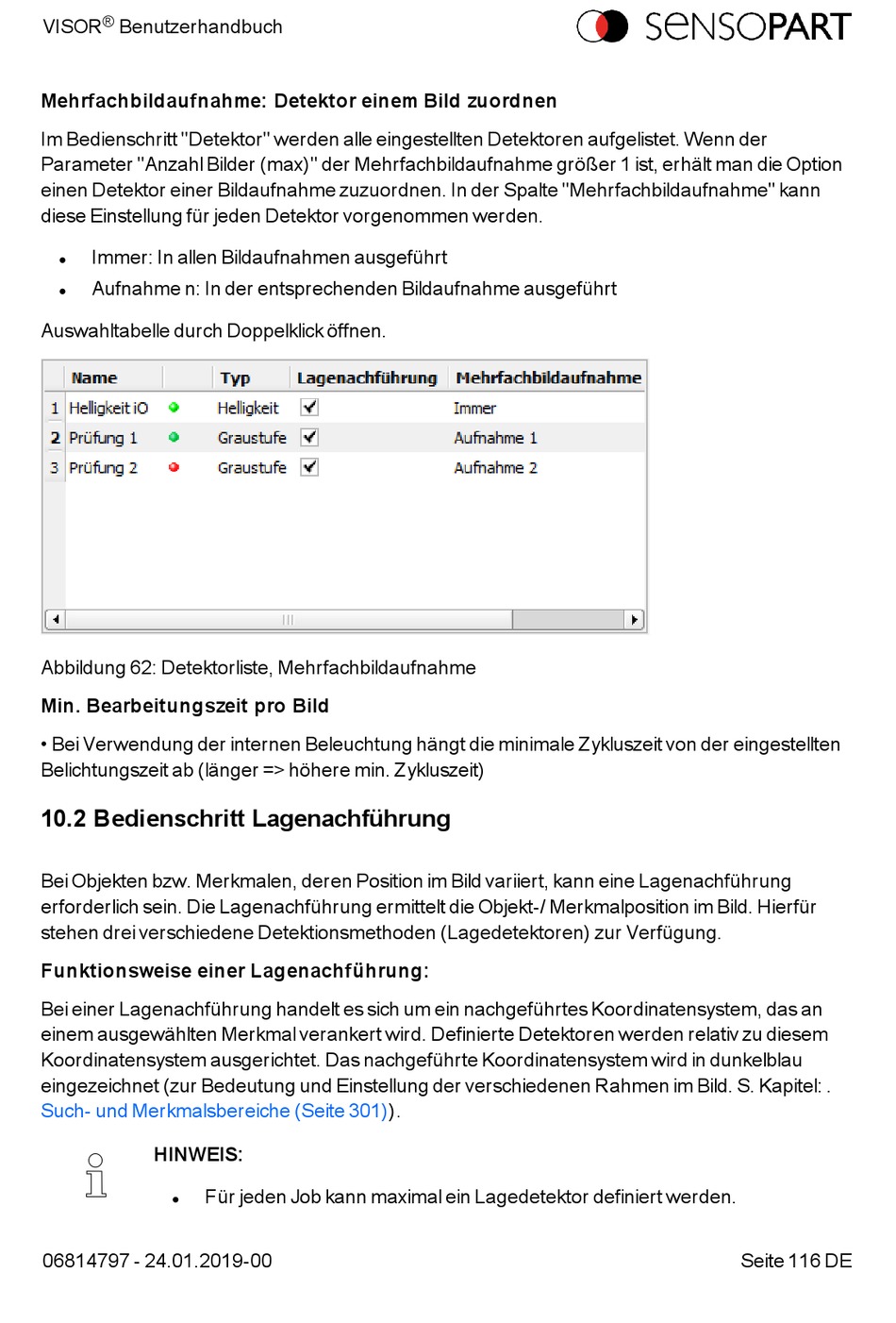

Mehrfachbildaufnahme: Detektor einem Bild zuordnen
Im Bedienschritt "Detektor" werden alle eingestellten Detektoren aufgelistet. Wenn der
Parameter "Anzahl Bilder (max)" der Mehrfachbildaufnahme größer 1 ist, erhält man die Option
einen Detektor einer Bildaufnahme zuzuordnen. In der Spalte "Mehrfachbildaufnahme" kann
diese Einstellung für jeden Detektor vorgenommen werden.
Immer: In allen Bildaufnahmen ausgeführt
l
Aufnahme n: In der entsprechenden Bildaufnahme ausgeführt
l
Auswahltabelle durch Doppelklick öffnen.
Abbildung 62: Detektorliste, Mehrfachbildaufnahme
Min. Bearbeitungszeit pro Bild
• Bei Verwendung der internen Beleuchtung hängt die minimale Zykluszeit von der eingestellten
Belichtungszeit ab (länger => höhere min. Zykluszeit)
10.2 Bedienschritt Lagenachführung
Bei Objekten bzw. Merkmalen, deren Position im Bild variiert, kann eine Lagenachführung
erforderlich sein. Die Lagenachführung ermittelt die Objekt-/ Merkmalposition im Bild. Hierfür
stehen drei verschiedene Detektionsmethoden (Lagedetektoren) zur Verfügung.
Funktionsweise einer Lagenachführung:
Bei einer Lagenachführung handelt es sich um ein nachgeführtes Koordinatensystem, das an
einem ausgewählten Merkmal verankert wird. Definierte Detektoren werden relativ zu diesem
Koordinatensystem ausgerichtet. Das nachgeführte Koordinatensystem wird in dunkelblau
eingezeichnet (zur Bedeutung und Einstellung der verschiedenen Rahmen im Bild. S. Kapitel: .
Such- und Merkmalsbereiche (Seite
HINWEIS:
Für jeden Job kann maximal ein Lagedetektor definiert werden.
l
06814797 - 24.01.2019-00
301)).
Seite 116 DE
