10.4.4.2 Logische Verknüpfung – Formel Modus
Im Formel Modus wird die Verknüpfung der Detektor-Prüfergebnisse für den gewählten
Ausgang durch Direkteingabe einer logischen Formel definiert. Hierfür stehen Ihnen die
Operatoren AND, OR und NOT sowie runde Klammern zur Verfügung.
Zur Editierung der Formel bitte folgende Zeichen für die logischen Operatoren verwenden:
"&" für AND
l
"|" für OR (Taste "AltGr" und Taste "<>")
l
"!" für NOT
l
Beispiele:
Hier können beliebig komplexe logische Ausdrücke erstellt werden wie z.B:
(D1&D2)|(D3&D4)
l
!((D1|D2)&(D3|D4))
l
(D1|D2)&(D3|D4)&(D5|D6)
l
etc.
HINWEIS:
Wird ein Detektor einer Bildaufnahme (siehe "Mehrfachbildaufnahme" Kap.
Zykluszeit (Seite
Bildaufnahmen auf logisch "0" gesetzt. Das Verknüpfungsergebnis muss
entsprechend angepasst werden.

10.4.5 Reiter Signalisierung

HINWEIS:
Die Einstellungen in diesem Reiter wirken global auf den Jobsatz.
Im Reiter Signalisierung können Einstellungen zur Statistik und zu den digitalen Ausgängen
getroffen werden.

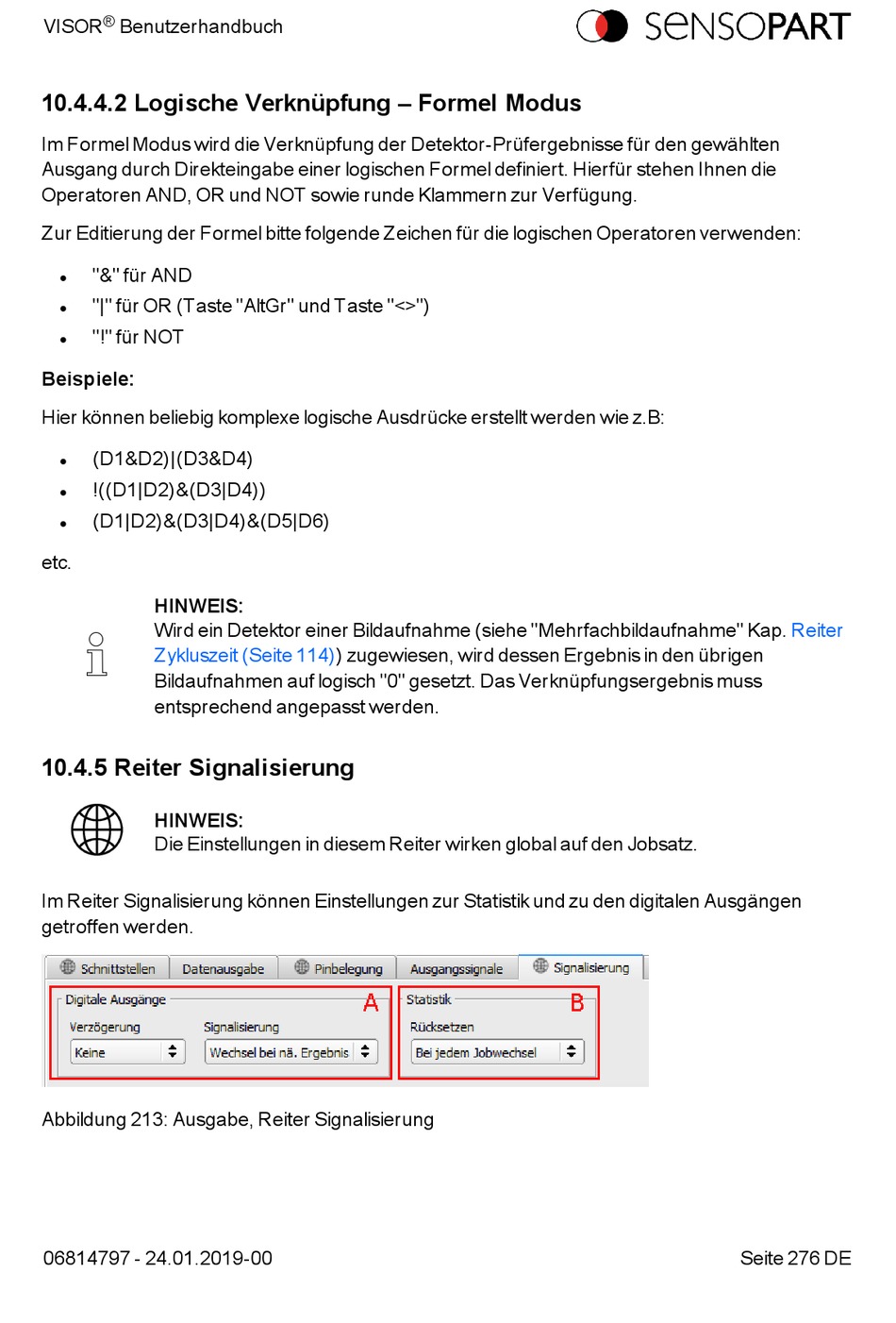

Abbildung 213: Ausgabe, Reiter Signalisierung
