SENSOPART Visor Object Benutzerhandbuch Seite 244

®
VISOR Benutzerhandbuch

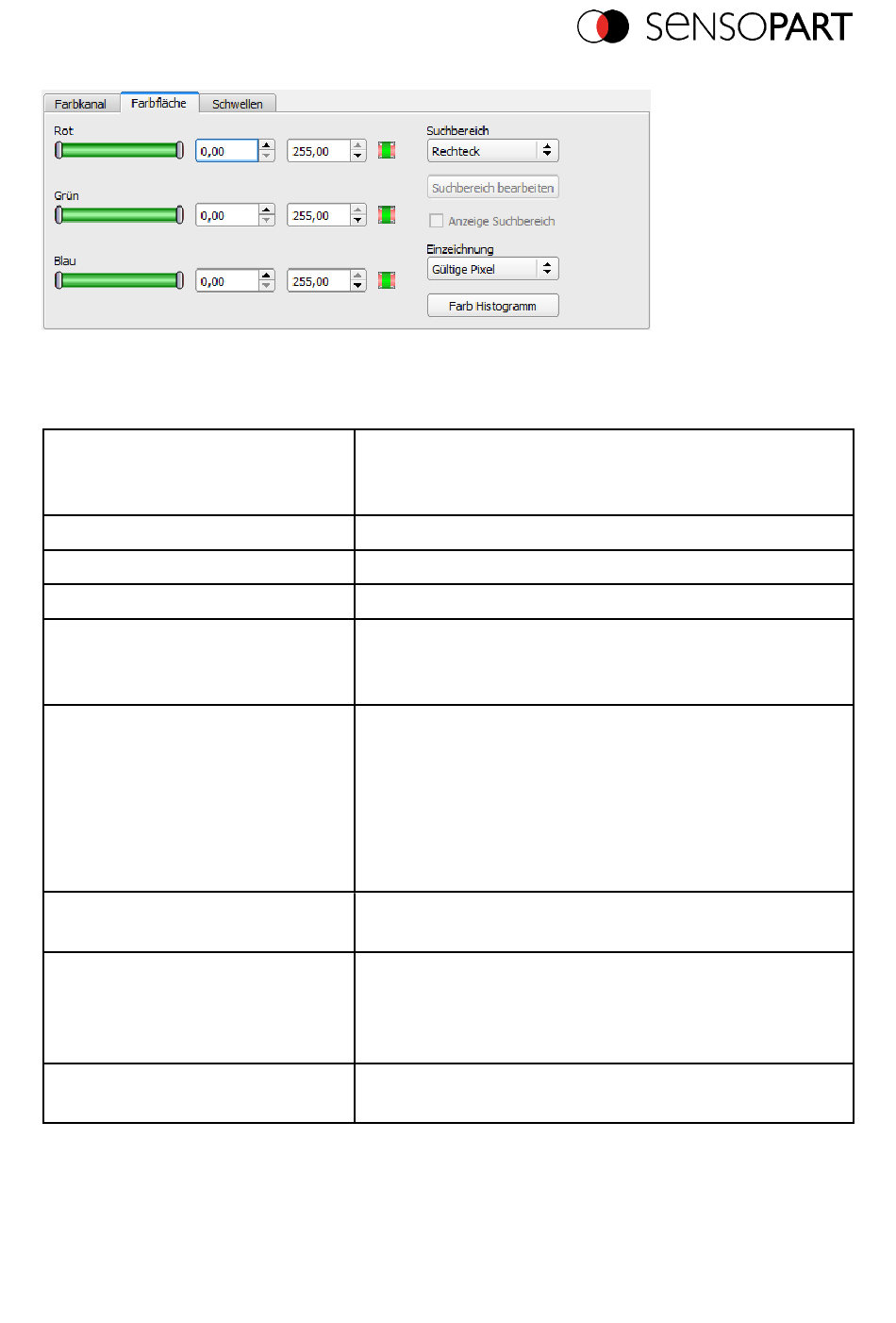

Abbildung 192: Farbfläche
Parameter-Beschreibung:
Parameter (alternativ je
Einstellung im Farbkanal)
Detektor
Rot (Farbton / Luminaz)
Grün (Sättigung / A)
Blau (Intensität / B)
Suchbereich (Form)
Suchbereich bearbeiten
Anzeige Suchbereich
Einzeichnung
Farb Histogramm
Bei neu angelegten Detektoren sind für alle Parameter Standardwerte voreingestellt, die für viele
Anwendungen geeignet sind.
Prädestinierte Anwendungen:
06814797 - 24.01.2019-00
Funktion
Schwellen für gewählten Kanal min. / max.
Schwellen für gewählten Kanal min. / max.
Schwellen für gewählten Kanal min. / max.
Die Form des Suchbereiches kann als Rechteck, Kreis
oder als Freiform gewählt werden. Wenn Freiform
gewählt wird, ist „Suchbereich bearbeiten" aktiv.
Über den Parameter Suchbereich bearbeiten können
Bereiche des Suchbereichs ausgeblendet werden. Wie
mit einem Radierer können im Suchbereich die Bereiche
entfernt werden, die für die Auswertung nicht benötigt
werden. Diese markierten Bereiche können auch
invertiert werden, also die Bereiche markiert werden, die
für die Ausführung wichtig sind etc.
Ein- / Ausschalten der Anzeige der Suchbereich-
Bearbeitungen
Farbmarkierung von Pixeln innerhalb oder außerhalb
des angegebenen Farbbereichs. Dies ist eine Hilfe
während des Setups, um Detektorergebnisse zu
visualisieren und Schwellenwerte genauer zu setzen.
Ermöglicht die grafische Einstellung der Schwellen durch
ein Histogramm
Seite 244 DE
