Abbildung 207: Eingang Timing, Trigger freischalten
Eingang: Job Wechsel über Binärsignale, oder über Funktion Job 1 oder 2
Jobwechsel Binär, über bis zu 5 Eingänge (Job 1- max. 31):
Beim Wechsel der binären Eingangssignale wird Ready auf Low gesetzt. Ready bleibt Low bis
die Umschaltung auf den neuen Job erfolgt ist. Falls das optionale Job- Wechsel Bestätigungs-
Signal genutzt wird, erfolgt dieses nach dem Job-Wechsel, und Ready wird erst danach wieder
High. Während der Jobumschaltung dürfen keine Triggersignale gesendet werden. Der
Pegelwechsel der zugehörigen Eingänge muss gleichzeitig erfolgen (innerhalb von längstens
10ms müssen alle Pegel stabil anliegen, liegen die Pegelwechsel einzelner Eingänge weiter
auseinander werden gegebenenfalls mehrere Jobumschaltungen nacheinander ausgeführt).
Jobwechsel durch Funktion Job 1 oder 2:
Beim Wechsel des Pegels des entsprechend definierten Eingangs wird Ready auf Low gesetzt.
Ready bleibt Low bis die Umschaltung auf den neuen Job erfolgt ist. Falls das optionale Job-
Wechsel Bestätigungs- Signal genutzt wird, erfolgt dieses nach dem Job-Wechsel, und Ready
wird erst danach wieder High. Während der Jobumschaltung dürfen keine Triggersignale
gesendet werden. Bei Job 1 oder 2 schaltet Low-Pegel auf Job 1 und High-Pegel auf Job 2
Unterschied Binärsignale gegenüber Job 1 oder 2:
Bei Nutzung der Umschaltung via Binärsignalen muss in jedem Fall die gewünschte Job Nr binär
kodiert angelegt werden. Dafür müssen bei 2 Jobs mindestens 2 Eingänge genutzt werden.
Bei Job 1 oder 2 schaltet Low-Pegel auf Job 1 und High-Pegel auf Job 2. Es können also über
einen Eingang zwei Jobs gewählt werden.

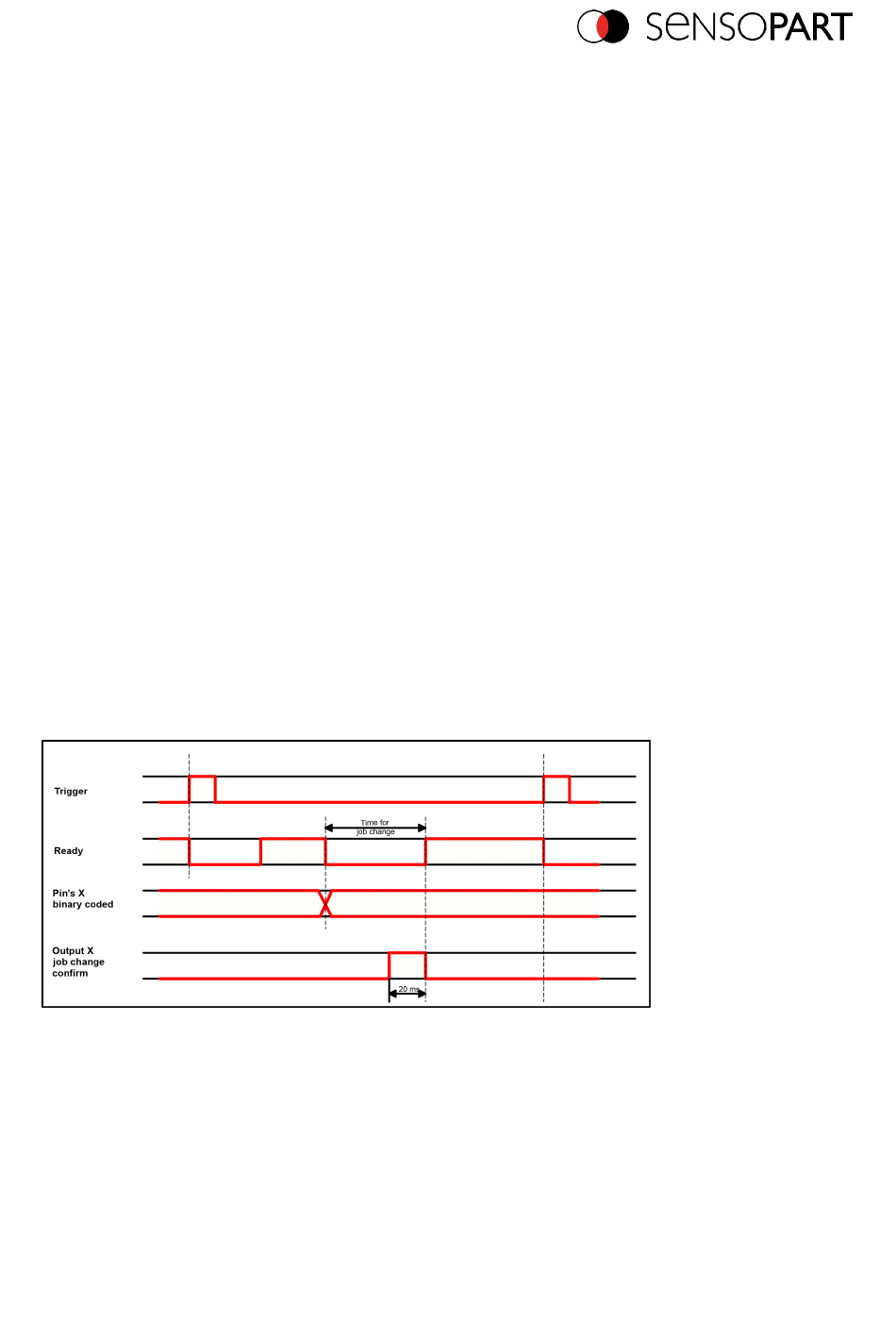

Abbildung 208: Eingang Timing, Jobwechsel via Binär / Job 1 oder 2
Eingang: Teach temp. / perm.
Zum neuen Teachen der Muster aller Detektoren des aktuellen Jobs. Eine steigende Flanke
initiiert den Teach, dabei muss der High Pegel mindestens bis zum nächsten Trigger anliegen,
damit ein Bild eines Prüfteiles in korrekter Lage aufgenommen werden kann. Ready wird auf Low
gesetzt und bleibt Low bis der Teach erfolgt ist. Die Speicherung erfolgt je nach Einstellung
06814797 - 24.01.2019-00
Seite 272 DE
