SENSOPART Visor Object Benutzerhandbuch Seite 191

®
VISOR Benutzerhandbuch

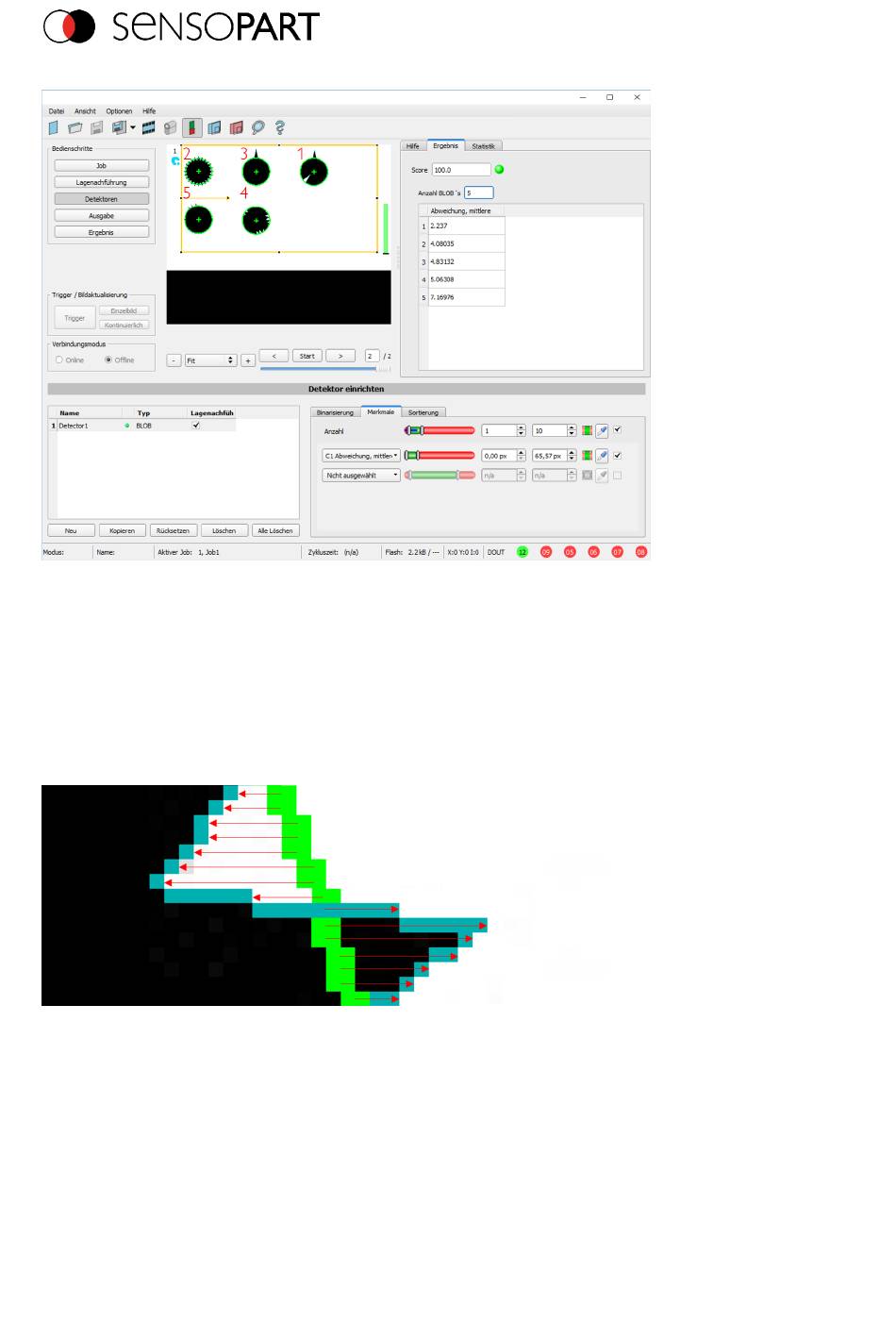

Abbildung 139: Abweichung, mittlere
Das Merkmal "Abweichung, mittlere" berechnet alle Abweichungen vom gefitteten Kreis (Grün)
zur Kontur des Objekts/BLOBs (Cyan) pro Pixel des gefitteten Kreises nach innen und außen. In
folgender Abbildung ist ein gezoomter Ausschnitt des Kreises mit der Nummer "2" aus der
vorhergehenden Abbildung zu sehen. Die roten Pfeile zeigen die Abweichungen pro Pixel des
gefitteten Kreises zur BLOBkontur. Die Beträge aller ermittelten Werte werden gemittelt und
bilden das Ergebnis für das Merkmal "Abweichung, mittlere".
Abbildung 140: Abweichung, mittlere: Kreis 2 gezoomt
Beispiel zur Beurteilung der Abweichungen von Kreisen nach innen und außen
Sechs Kreise mit unterschiedlichen Einkerbungen und herausstehenden Elementen sind auf die
Merkmale "Abweichung, innen" und "Abweichung, außen" zu untersuchen.
Seite 191 DE 06814797 - 24.01.2019-00
