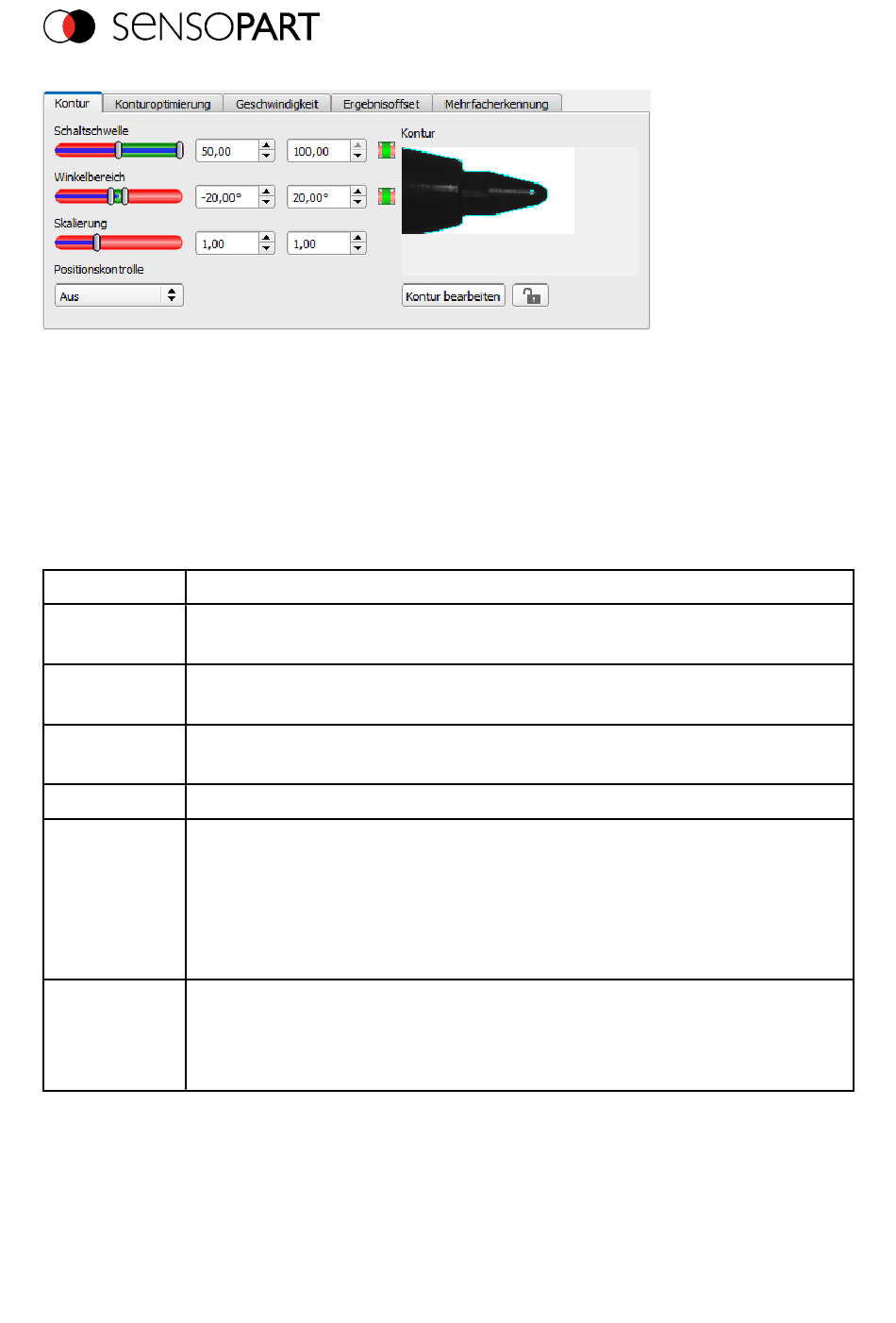

Abbildung 106: Detektor Konturvergleich, Reiter Kontur
Die rechts unten hellblau eingezeichneten Kanten (kontrastreiche Übergänge im Bild) wurden
auf Grund der getätigten Parametereinstellungen identifiziert und eingezeichnet. Diese können
durch Veränderung der Parameter bzw. durch die Funktion „Kontur bearbeiten" weiter
verändert werden. Der VISOR
Suchbereiches (gelber Rahmen).
Parameter-Beschreibung:
Parameter
Funktion
Bereich für die geforderte Übereinstimmung der gefundenen Kontur mit der
Schaltschwelle
eingelernten Kontur
Winkelbereich, in dem gesucht wird (großer Bereich bedeutet längere
Winkelbereich
Bearbeitungszeit)
Erkennung auch von vergrößerten oder verkleinerten Objekten im
Skalierung
angegebenen Skalierungsbereich
Kontur
Zeigt die eingelernte Kontur (roter Rahmen im Sichtfeld)
Über den Parameter „Kontur bearbeiten" können Bereiche der eingelernten
Kontur ausgeblendet werden. Wie mit einem Radierer können im
Kontur
Suchbereich die Bereiche entfernt werden, die für die Auswertung nicht
bearbeiten
benötigt werden. Über die Auswahl "Alles Invertieren" kann die Einstellung
auch invertiert werden.
Nächstes
Sperren / Entsperren der Kontur: Im gesperrten Zustand ist die eingelernte
Kontur gegen (unbeabsichtigte) Änderung, z.B. durch versehentliche
Sperren
Anpassung der Einlernbereichs, geschützt. Entsperren, um Kontur zu
ändern.
Bei neu angelegten Detektoren sind für alle Parameter Standardwerte voreingestellt, die für viele
Anwendungen geeignet sind.
Weitere Informationen:
Optimierung der Ausführungsgeschwindigkeit
Seite 159 DE
®
Vision-Sensor sucht diese Kontur nun im Bild innerhalb des
Thema:Funktion: Muster/Kontur bearbeiten (Seite 153)
®
VISOR
Benutzerhandbuch
06814797 - 24.01.2019-00
