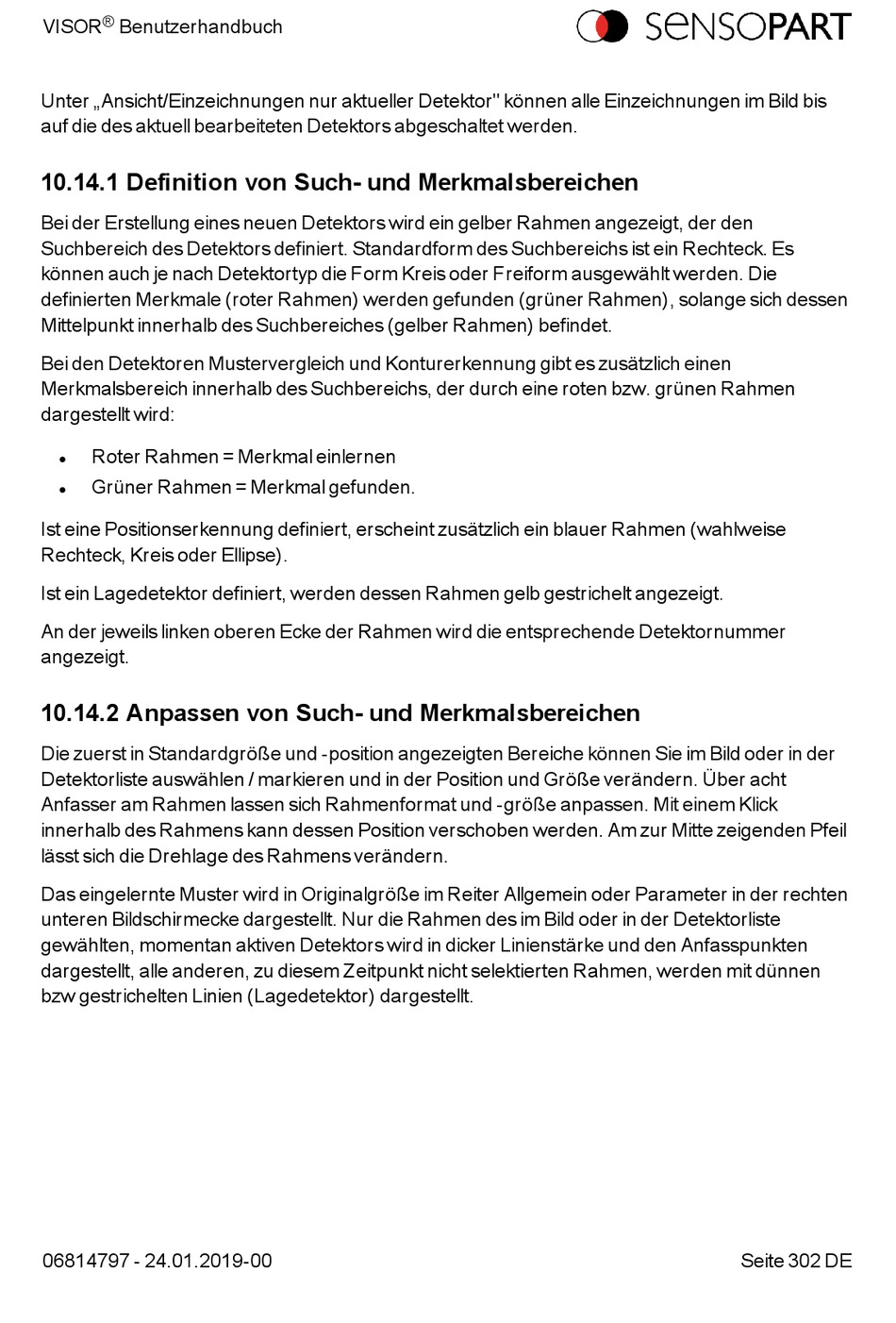

VISOR Benutzerhandbuch
Unter „Ansicht/Einzeichnungen nur aktueller Detektor" können alle Einzeichnungen im Bild bis
auf die des aktuell bearbeiteten Detektors abgeschaltet werden.

10.14.1 Definition von Such- und Merkmalsbereichen

Bei der Erstellung eines neuen Detektors wird ein gelber Rahmen angezeigt, der den
Suchbereich des Detektors definiert. Standardform des Suchbereichs ist ein Rechteck. Es
können auch je nach Detektortyp die Form Kreis oder Freiform ausgewählt werden. Die
definierten Merkmale (roter Rahmen) werden gefunden (grüner Rahmen), solange sich dessen
Mittelpunkt innerhalb des Suchbereiches (gelber Rahmen) befindet.
Bei den Detektoren Mustervergleich und Konturerkennung gibt es zusätzlich einen
Merkmalsbereich innerhalb des Suchbereichs, der durch eine roten bzw. grünen Rahmen
dargestellt wird:
Roter Rahmen = Merkmal einlernen
l
Grüner Rahmen = Merkmal gefunden.
l
Ist eine Positionserkennung definiert, erscheint zusätzlich ein blauer Rahmen (wahlweise
Rechteck, Kreis oder Ellipse).
Ist ein Lagedetektor definiert, werden dessen Rahmen gelb gestrichelt angezeigt.
An der jeweils linken oberen Ecke der Rahmen wird die entsprechende Detektornummer
angezeigt.

10.14.2 Anpassen von Such- und Merkmalsbereichen

Die zuerst in Standardgröße und -position angezeigten Bereiche können Sie im Bild oder in der
Detektorliste auswählen / markieren und in der Position und Größe verändern. Über acht
Anfasser am Rahmen lassen sich Rahmenformat und -größe anpassen. Mit einem Klick
innerhalb des Rahmens kann dessen Position verschoben werden. Am zur Mitte zeigenden Pfeil
lässt sich die Drehlage des Rahmens verändern.
Das eingelernte Muster wird in Originalgröße im Reiter Allgemein oder Parameter in der rechten
unteren Bildschirmecke dargestellt. Nur die Rahmen des im Bild oder in der Detektorliste
gewählten, momentan aktiven Detektors wird in dicker Linienstärke und den Anfasspunkten
dargestellt, alle anderen, zu diesem Zeitpunkt nicht selektierten Rahmen, werden mit dünnen
bzw gestrichelten Linien (Lagedetektor) dargestellt.
06814797 - 24.01.2019-00 Seite 302 DE
