VISOR Benutzerhandbuch
Hinweise zur optimierten Nutzung der Kalibrierplatte / Randbedingungen finden Sie unter:
Hinweise zur optimierten Nutzung der Kalibrierplatte / Randbedingungen (Seite 102)
Typen / Größen von Kalibrierplatten
Kalibrierplattengrößen
98 mm x 54 mm
180 mm x 100 mm
340 mm x 176 mm
820 mm x 403 mm
Im Installationsverzeichnis: SensoPart/VISOR
verfügbaren Kalibrierplatten als .pdf-Datei zu finden. Diese können auf Papier oder auf ein
anderes Medium gedruckt / flach aufgebracht werden. Beim Ausdruck die Einstellung
"Tatsächliche Größe" verwenden, und darauf achten, dass der Druck nicht skaliert wird. Die
Kantenlänge / Beschriftung der Platte muss dem Namen der Platte bei der Auswahl in der
Software entsprechen.
10.1.6.3.2 Kalibriermethode Punktpaarliste (Roboter)
Die Kalibriermethode "Punktpaarliste (Roboter)" dient zur Bestimmung absoluter Positionen in
Weltkoordinaten (z.B. mm).

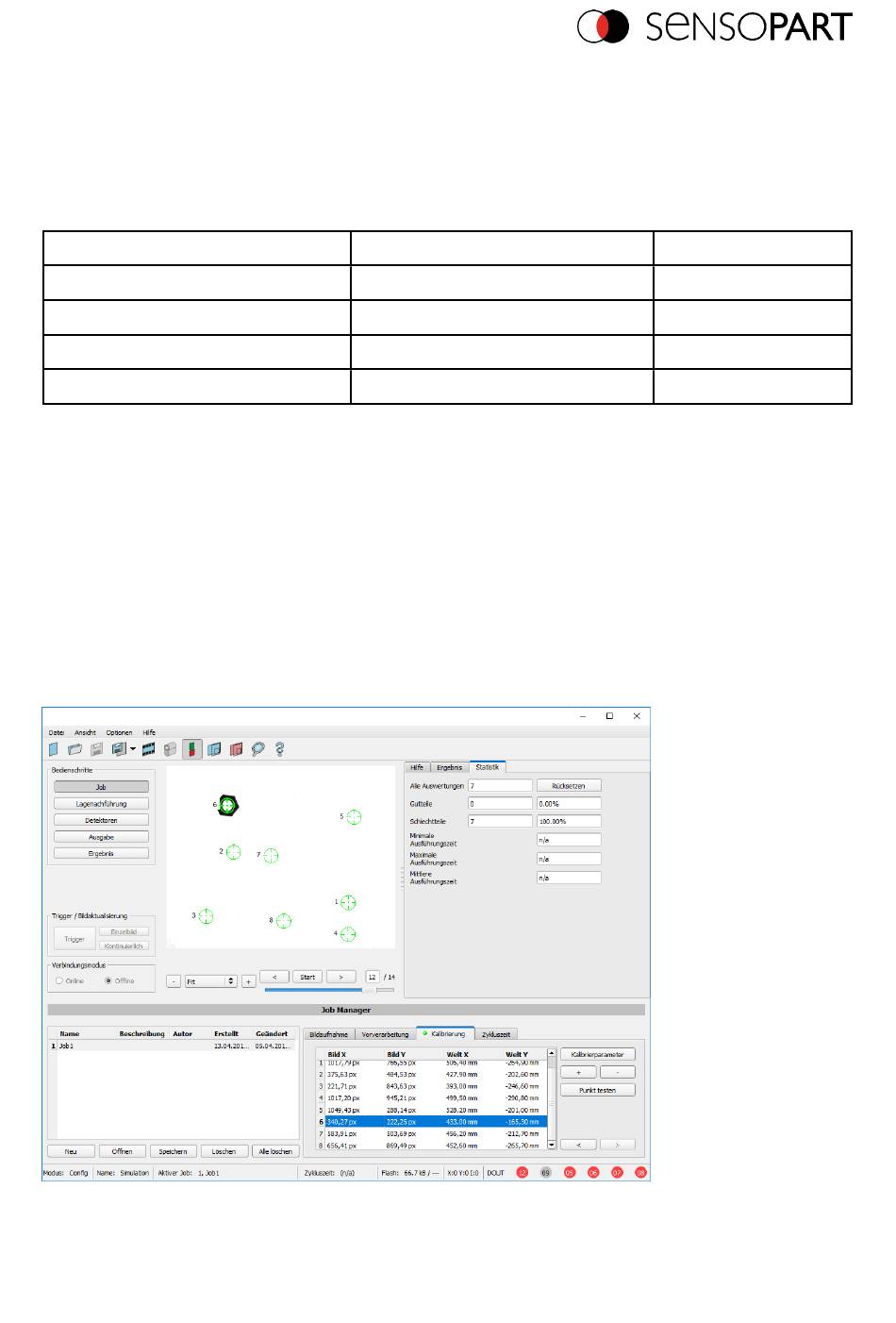

Abbildung 51: Kalibriermethode Punktpaarliste (Roboter)
06814797 - 24.01.2019-00
Kalibrierplattenmuster
50 mm x 37,9 mm
100 mm x 75,8 mm
200 mm x 151,7 mm
500 mm x 379,2 mm
®
Vision-Sensor/Dokumentation/... sind die
Punkteanzahl
15 x 13
15 x 13
15 x 13
15 x 13
