VISOR Benutzerhandbuch

11.2.4 Bildrekorder

In den Programmen SensoConfig und SensoView steht Ihnen ein Bildrekorder zur Verfügung.
Wenn der Rekorder aktiviert ist, werden kontinuierlich entweder alle Bilder oder nur Fehlerbilder
in den internen Speicher des Sensors geladen. Dieser fasst 10 Bilder, die ältesten Bilder werden
jeweils überschrieben (Ringpuffer). Die aufgezeichneten Bilder können anschließend mit einem
PC abgerufen und angezeigt, sowie auf dem PC oder einem externen Speichermedium
abgelegt werden und stehen dann zu Analyse- oder Simulationszwecken im Offline- Modus zur
Verfügung.
Im Programm SensoView müssen Sie zum Abrufen der Rekorderbilder u.U. (falls aktiviert) ein
Passwort eingeben (Benutzergruppe Werke siehe Benutzerverwaltung).
Rekorder aktivieren:
Aktivieren Sie den Bildrekorder im Bedienschritt „Ausgabe" unter dem Reiter „Bildübertragung".
In der Ausklappliste des Parameters Rekorder können Sie wählen, ob alle Bilder, nur die Bilder
der Gutteile oder nur die Bilder der Schlechtteile aufgezeichnet werden sollen.
Bilder auswählen und aufzeichnen:
Wählen Sie Bildrekorder auslesen aus dem Datei-Menü oder klicken Sie auf Button „Rek.Bilder"
(nur in SensoView).
Es erscheint ein Bildfenster, in dem Sie die im Sensor gespeicherten Bilder auf den PC laden,
betrachten und abspeichern können:

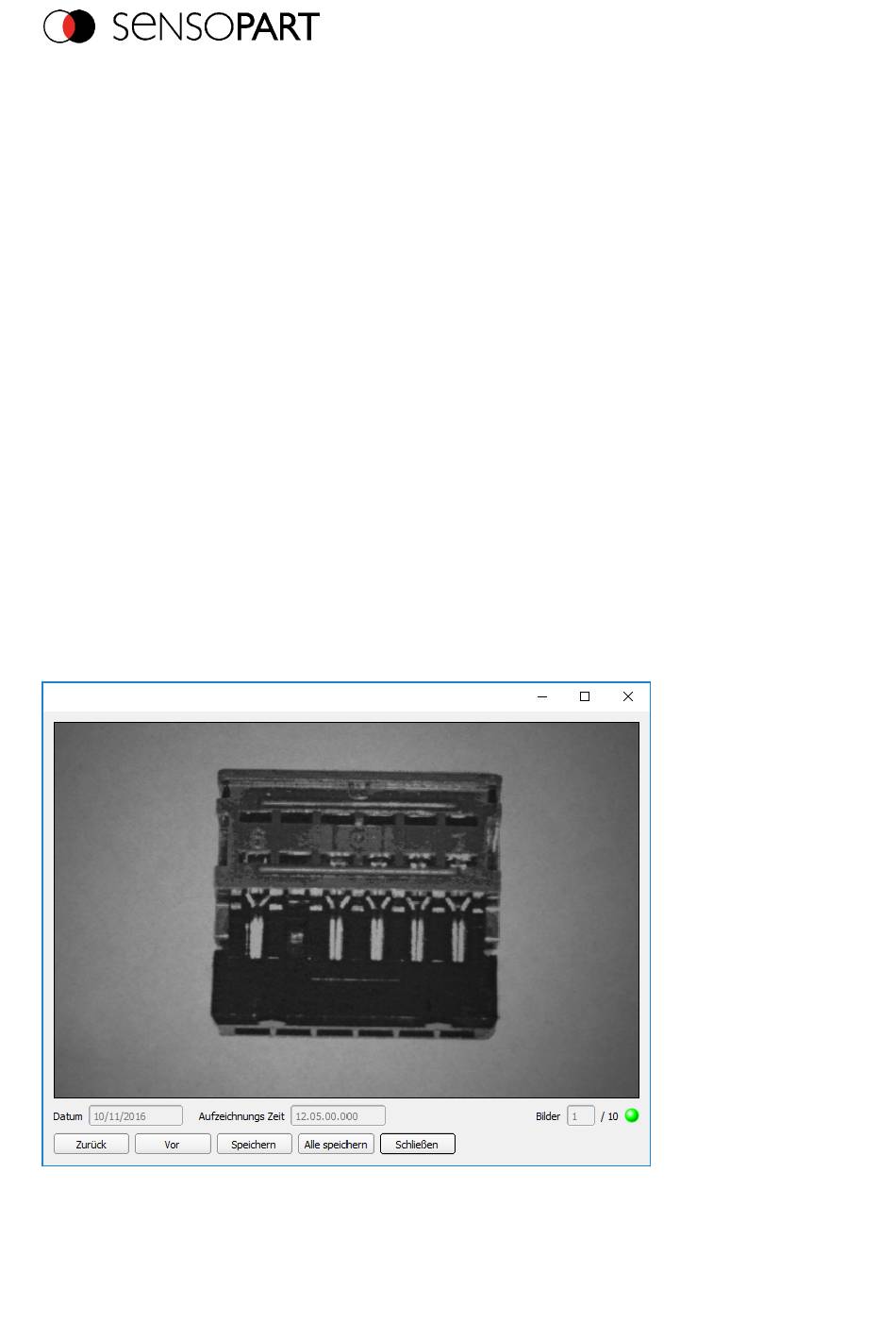

Abbildung 243: Bildrekorder
Seite 311 DE 06814797 - 24.01.2019-00
