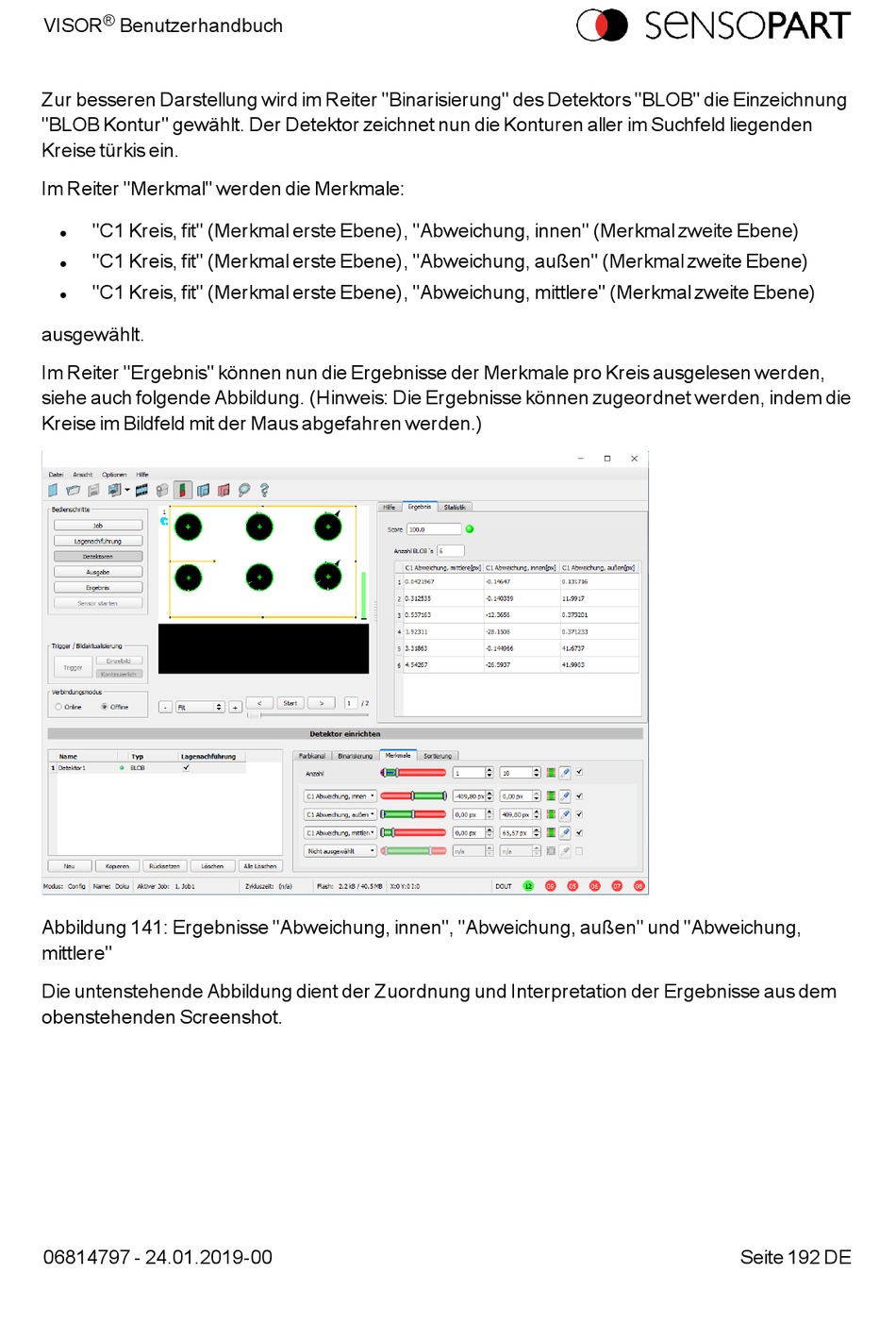

SENSOPART Visor Object Benutzerhandbuch Seite 192

®
VISOR Benutzerhandbuch
Zur besseren Darstellung wird im Reiter "Binarisierung" des Detektors "BLOB" die Einzeichnung
"BLOB Kontur" gewählt. Der Detektor zeichnet nun die Konturen aller im Suchfeld liegenden
Kreise türkis ein.
Im Reiter "Merkmal" werden die Merkmale:
"C1 Kreis, fit" (Merkmal erste Ebene), "Abweichung, innen" (Merkmal zweite Ebene)
l
"C1 Kreis, fit" (Merkmal erste Ebene), "Abweichung, außen" (Merkmal zweite Ebene)
l
"C1 Kreis, fit" (Merkmal erste Ebene), "Abweichung, mittlere" (Merkmal zweite Ebene)
l
ausgewählt.
Im Reiter "Ergebnis" können nun die Ergebnisse der Merkmale pro Kreis ausgelesen werden,
siehe auch folgende Abbildung. (Hinweis: Die Ergebnisse können zugeordnet werden, indem die
Kreise im Bildfeld mit der Maus abgefahren werden.)
Abbildung 141: Ergebnisse "Abweichung, innen", "Abweichung, außen" und "Abweichung,
mittlere"
Die untenstehende Abbildung dient der Zuordnung und Interpretation der Ergebnisse aus dem
obenstehenden Screenshot.
06814797 - 24.01.2019-00 Seite 192 DE
