VISOR Benutzerhandbuch
6.1.3 Anordnung für senkrechte Ausleuchtung
Um die absolut senkrechte Ausrichtung des VISOR
zum Test ein Stück Reflexfolie oder einen Spiegel auf das Objekt auflegen und die VISOR
Bediensoftware starten. Für ein stetig aktualisiertes Bild den Triggemodus: „Freilauf" und
Bildaktualisierung: „Kontinuierlich" auswählen. Nun den Sensor solange möglichst senkrecht auf
die Reflex- / Spiegeloberfläche ausrichten, bis im Bild der Bedienoberfläche die eingebauten
Beleuchtungs-LEDs direkt blenden. Anordnung s. Abb. in Kap.
Beleuchtung (Seite 31)

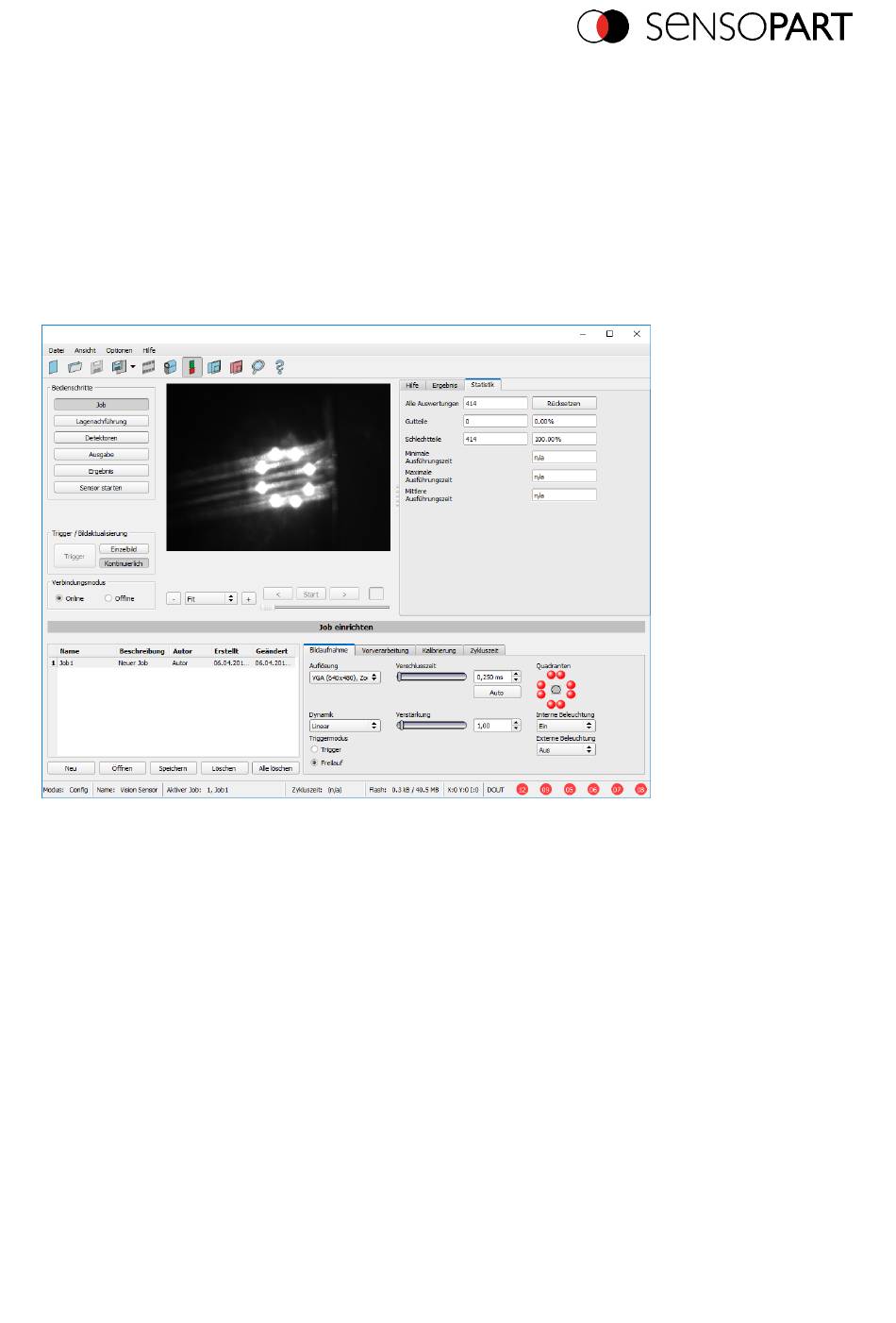

Abbildung 1: Abbild bei senkrechter Ausrichtung
06814797 - 24.01.2019-00
®
auf die Objektoberfläche sicherzustellen,
Anordnung Sensor und
®
Seite 33 DE
