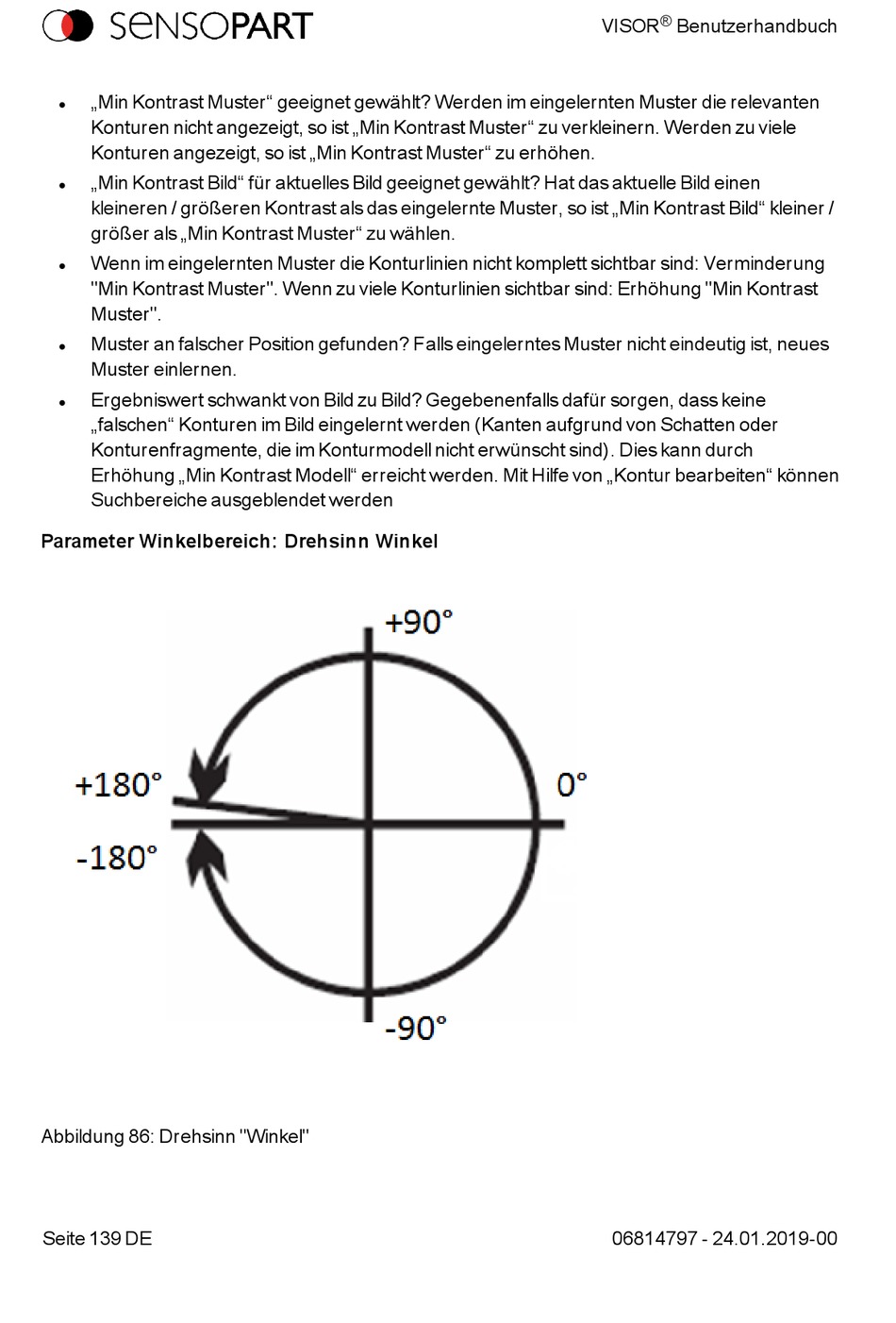

SENSOPART Visor Object Benutzerhandbuch Seite 139

„Min Kontrast Muster" geeignet gewählt? Werden im eingelernten Muster die relevanten
l
Konturen nicht angezeigt, so ist „Min Kontrast Muster" zu verkleinern. Werden zu viele
Konturen angezeigt, so ist „Min Kontrast Muster" zu erhöhen.
„Min Kontrast Bild" für aktuelles Bild geeignet gewählt? Hat das aktuelle Bild einen
l
kleineren / größeren Kontrast als das eingelernte Muster, so ist „Min Kontrast Bild" kleiner /
größer als „Min Kontrast Muster" zu wählen.
Wenn im eingelernten Muster die Konturlinien nicht komplett sichtbar sind: Verminderung
l
"Min Kontrast Muster". Wenn zu viele Konturlinien sichtbar sind: Erhöhung "Min Kontrast
Muster".
Muster an falscher Position gefunden? Falls eingelerntes Muster nicht eindeutig ist, neues
l
Muster einlernen.
Ergebniswert schwankt von Bild zu Bild? Gegebenenfalls dafür sorgen, dass keine
l
„falschen" Konturen im Bild eingelernt werden (Kanten aufgrund von Schatten oder
Konturenfragmente, die im Konturmodell nicht erwünscht sind). Dies kann durch
Erhöhung „Min Kontrast Modell" erreicht werden. Mit Hilfe von „Kontur bearbeiten" können
Suchbereiche ausgeblendet werden
Parameter Winkelbereich: Drehsinn Winkel
Abbildung 86: Drehsinn "Winkel"
Seite 139 DE
®
VISOR Benutzerhandbuch
06814797 - 24.01.2019-00
